本技術屬于紙管加工，具體涉及一種紙管精切機用脫料結構。

背景技術：

1、紙管精切機是紙管加工過程中的常用設備，其通過將紙管固定于定位桿之上，利用切割刀片對其進行分切，在對紙管進行分切之后需要對其進行脫料，現有的脫料裝置，多為利用卡環直接對其進行推料，推料之后再進行復位，然后人工再進行上料，過于麻煩且影響工作效率，為此我們提出一種紙管精切機用脫料結構。

技術實現思路

1、本實用新型的目的在于提供一種紙管精切機用脫料結構，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種紙管精切機用脫料結構，包括工作架，設置在工作架上表面的支撐柱、設置在支撐柱中部的支撐桿，套在支撐桿圓周表面的紙管圈，以及設置在工作架上表面的精切裝置，所述工作架中部設有脫料機構，所述工作架的上表面前側設有存料機構，所述脫料機構包括第一滑槽，所述第一滑槽內設有第一電機，所述第一電機的輸出端通過聯軸器傳動連接有第一螺紋桿，所述第一螺紋桿的圓周表面設有第一滑塊，所述第一滑塊的上表面設有夾持箱，所述夾持箱的側面設有第二電機，所述第二電機的輸出端通過聯軸器傳動連接有第二螺紋桿，所述第二螺紋桿的圓周表面螺紋連接有連接塊，且連接塊的與夾持箱滑動連接，所述連接塊的上表面設有夾持塊。

3、優選的，所述第二螺紋桿的螺紋以中部為分界線兩側的螺紋方向相反，所述連接塊在第二螺紋桿的圓周表面上設有兩個，且兩端螺紋方向上各設有一個。

4、優選的，所述存料機構包括支撐板，且支撐板設置在工作架的上表面，所述支撐板的正表面設有第二滑槽，所述支撐板的側面設有第三電機。

5、優選的，所述第三電機的輸出端通過聯軸器傳動連接有第三螺紋桿，且第三螺紋桿設置在第二滑槽的內部，所述第三螺紋桿的圓周表面螺紋連接有第二滑塊，且第二滑塊與第二滑槽滑動連接，所述第二滑塊的側面設有存料桿。

6、與現有技術相比，本實用新型的有益效果是：

7、(1)、該一種紙管精切機用脫料結構，通過使第二電機工作帶動著第二螺紋桿轉動，同時在夾持箱的限位轉動的作用下使兩個連接塊帶動著夾持塊相向運動，對存料桿上的紙管圈進行夾持，然后第一電機反向轉動帶動著第一螺紋桿進行反向轉動，使夾持箱往支撐桿的里部方向進行滑動，進而使得夾持塊夾持著紙管圈套在支撐桿內，然后通過精切裝置可對紙管圈進行分切，分切完成后，第一電機再次進行正轉，使得夾持塊推動著分切完成后的紙管再次推進存料桿內，即通過脫料機構一方面可以對紙管圈進行裝料分切，另一方面也可使分切好的紙管圈進行脫料，不需要人工往復地進行裝料，大大地提高了工作效率。

8、(2)、該一種紙管精切機用脫料結構，分切完成后，可通過脫料機構將分切好的紙管推送到存料桿內，可將分切好的紙管圈進行裝料整理，方便對其進行整理。

技術特征：

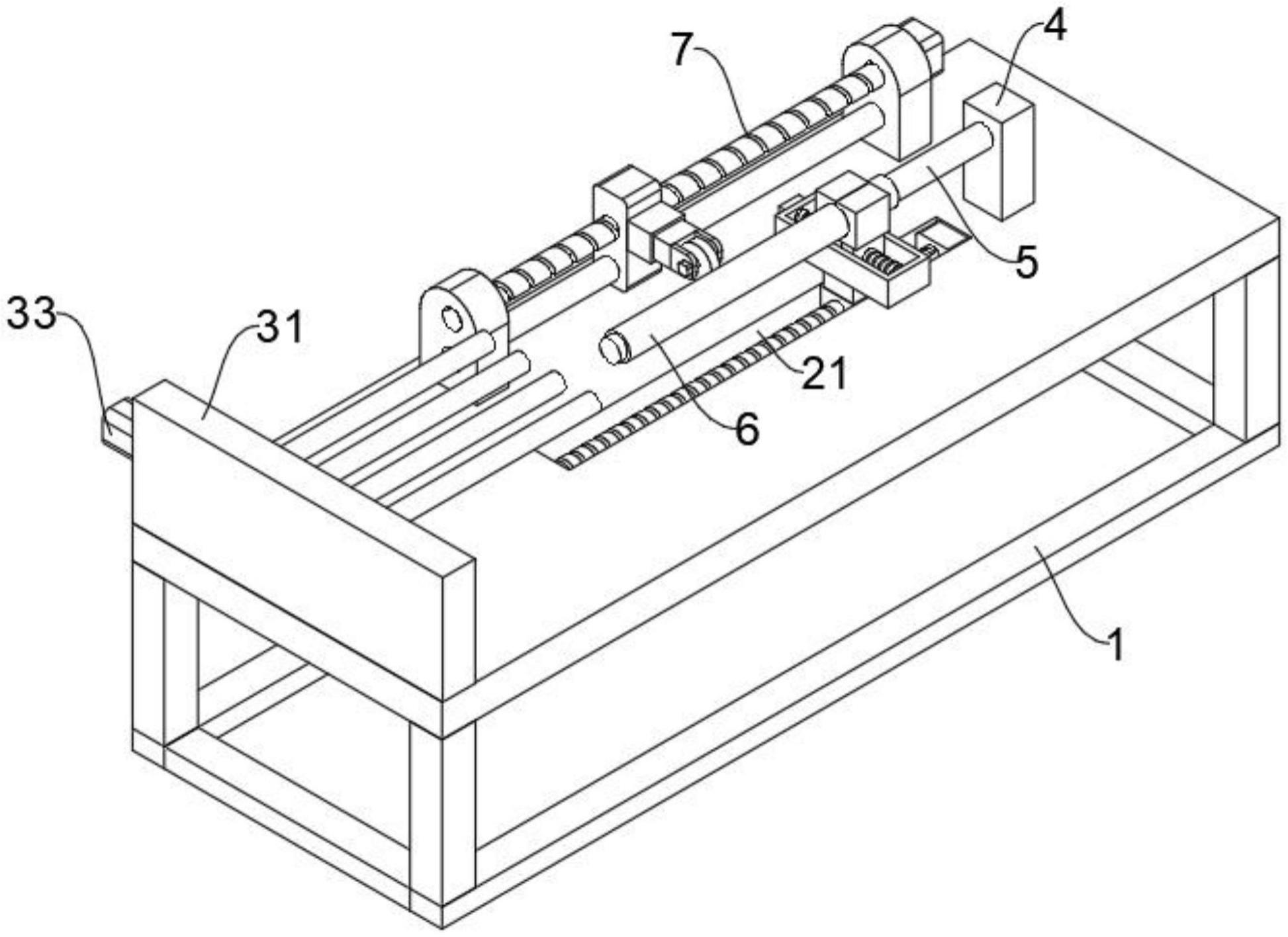

1.一種紙管精切機用脫料結構，包括工作架(1)，設置在工作架(1)上表面的支撐柱(4)、設置在支撐柱(4)中部的支撐桿(5)，套在支撐桿(5)圓周表面的紙管圈(6)，以及設置在工作架(1)上表面的精切裝置(7)，其特征在于：所述工作架(1)中部設有脫料機構，所述工作架(1)的上表面前側設有存料機構，所述脫料機構包括第一滑槽(21)，所述第一滑槽(21)內設有第一電機(22)，所述第一電機(22)的輸出端通過聯軸器傳動連接有第一螺紋桿(23)，所述第一螺紋桿(23)的圓周表面設有第一滑塊(24)，所述第一滑塊(24)的上表面設有夾持箱(25)，所述夾持箱(25)的側面設有第二電機(26)，所述第二電機(26)的輸出端通過聯軸器傳動連接有第二螺紋桿(27)，所述第二螺紋桿(27)的圓周表面螺紋連接有連接塊(28)，且連接塊(28)的與夾持箱(25)滑動連接，所述連接塊(28)的上表面設有夾持塊(29)。

2.根據權利要求1所述的一種紙管精切機用脫料結構，其特征在于：所述第二螺紋桿(27)的螺紋以中部為分界線兩側的螺紋方向相反，所述連接塊(28)在第二螺紋桿(27)的圓周表面上設有兩個，且兩端螺紋方向上各設有一個。

3.根據權利要求1所述的一種紙管精切機用脫料結構，其特征在于：所述存料機構包括支撐板(31)，且支撐板(31)設置在工作架(1)的上表面，所述支撐板(31)的正表面設有第二滑槽(32)，所述支撐板(31)的側面設有第三電機(33)。

4.根據權利要求3所述的一種紙管精切機用脫料結構，其特征在于：所述第三電機(33)的輸出端通過聯軸器傳動連接有第三螺紋桿(34)，且第三螺紋桿(34)設置在第二滑槽(32)的內部，所述第三螺紋桿(34)的圓周表面螺紋連接有第二滑塊(35)，且第二滑塊(35)與第二滑槽(32)滑動連接，所述第二滑塊(35)的側面設有存料桿(36)。

技術總結

本技術公開了一種紙管精切機用脫料結構，屬于紙管加工技術領域，用于解決現有的脫料裝置，脫料之后進行復位，然后人工再進行上料，過于麻煩的問題；包括脫料機構、存料機構；通過使第二電機工作帶動著第二螺紋桿轉動，使兩個連接塊帶動著夾持塊相向運動，對存料桿上的紙管圈進行夾持，然后第一電機反向轉動帶動第一螺紋桿反向轉動，使夾持箱往支撐桿里部方向滑動，使夾持塊夾持著紙管圈套進支撐桿內，然后通過精切裝置對紙管圈進行分切，分切完成后，第一電機再次進行正轉，使得夾持塊推動著分切完成后的紙管再次推進存料桿內，即通過脫料機構可以對紙管圈進行裝料分切，同時也可使分切好的紙管圈進行脫料，大大地提高了工作效率。

技術研發人員：趙倩,趙武良

受保護的技術使用者：靖江市富陽包裝有限公司

技術研發日：20230626

技術公布日：2024/1/15
