1.本實用新型涉及塑料膜加工技術領域，具體為一種塑料膜分切機機械式漲軸收邊機。

背景技術：

2.在塑料膜加工時，會用到分切機對塑料膜進行分切，而塑料薄膜邊料收卷機是塑料薄膜分切機的主要輔助設備，主要用于收集分切機分切薄膜時兩側的剩余薄膜，可減少材料浪費，為了優化使用體驗，為此提出一種塑料膜分切機機械式漲軸收邊機。

3.經檢索，專利公告號為cn210366152u公開一種邊料收卷機，其包括：收卷機構、導引機構、氣動馬達。

4.現有的塑料膜分切機機械式漲軸收邊機存在的缺陷是：

5.1、現有的塑料膜分切機機械式漲軸收邊機在對塑料膜邊料進行收卷時，無法主動調整塑料膜邊料在漲軸外部的收卷位置，導致裝置收卷時均勻性較差，影響裝置的收卷效果；

6.2、現有的塑料膜分切機機械式漲軸收邊機在對塑料膜邊料進行收卷時，塑料膜邊料容易積累較多靜電，從而吸附大量灰塵，甚至?xí)霈F(xiàn)粘附打結現象，影響收卷時的平整性，為此我們提出一種塑料膜分切機機械式漲軸收邊機來解決現有的問題。

技術實現要素：

7.本實用新型的目的在于提供一種塑料膜分切機機械式漲軸收邊機，以解決上述背景技術中提出的問題。

8.為實現上述目的，本實用新型提供如下技術方案：一種塑料膜分切機機械式漲軸收邊機，包括底板、龍門架和滑桿，所述底板的頂部一側安裝有箱體，所述箱體的頂部安裝有靜電消除器，所述箱體的正面上方安裝有控制面板，所述箱體的正面下方通過合頁安裝有箱門，所述底板的頂部一側安裝有龍門架，所述龍門架的內部安裝有滑桿，所述滑桿的外部活動套有滑軸，所述龍門架的外部一側安裝有步進電機，所述步進電機的輸出端安裝有絲桿，所述絲桿的外部套有軸套。

9.裝置運行時可將漲軸本體連接外部動力源，使?jié)q軸本體進行旋轉，利用漲軸本體的旋轉可對塑料膜邊料進行收卷，收卷時可將邊料貫穿于滑軸，而滑軸可圍繞滑桿進行旋轉，當需要調整邊料在漲軸本體處的收卷位置時，利用步進電機的通電運行可帶動絲桿旋轉，從而帶動軸套和聯動架移動，進而使滑軸在滑桿的外部進行往復移動，可便于邊料均勻地收卷在漲軸本體的外部，提升裝置的使用體驗，而漲軸本體在對塑料膜邊料進行收卷過程中，利用靜電消除器的通電運行可釋放邊料所攜帶的靜電，避免邊料出現吸附過多灰塵或出現打結情況，提高邊料收卷時的平整性。

10.優選的，所述箱體的外部一側安裝有漲軸本體，且漲軸本體的一端通過金屬片與靜電消除器電性連接。所述漲軸本體可采用現有常用技術。

11.優選的，所述控制面板的正面上方安裝有顯示器，且控制面板的正面下方安裝有按鈕。利用漲軸本體與靜電消除器的電性連接可便于將漲軸本體表面的靜電消除。

12.優選的，所述箱門的正面一側安裝有把手，且箱門的正面下方等距設有通孔。利用顯示器與按鈕的配合可便于工作人員對裝置的運行參數進行設定。

13.優選的，所述底板的底部兩側安裝有兩組支腿，且支腿的底部安裝有腳墊。利用把手可便于工作人員將箱門打開，利用通孔可便于裝置內部構件進行散熱。

14.優選的，所述軸套的頂部安裝有聯動架，且聯動架與滑軸的一側連接。利用支腿余腳墊可便于將裝置穩定的放置在指定位置，利用聯動架可便于軸套帶動滑軸進行移動。

15.與現有技術相比，本實用新型的有益效果是：

16.1、本實用新型通過在龍門架的外部一側安裝有步進電機，當需要調整邊料在漲軸本體處的收卷位置時，利用步進電機的通電運行可使滑軸在滑桿的外部進行往復移動，從而帶動邊料移動，可便于邊料均勻地收卷在漲軸本體的外部，提升裝置的使用體驗。

17.2、本實用新型通過在箱體的頂部安裝有靜電消除器，漲軸本體在對塑料膜邊料進行收卷過程中，利用靜電消除器的通電運行可釋放邊料所攜帶的靜電，避免邊料出現吸附過多灰塵或出現打結情況，提高邊料收卷時的平整性。

附圖說明

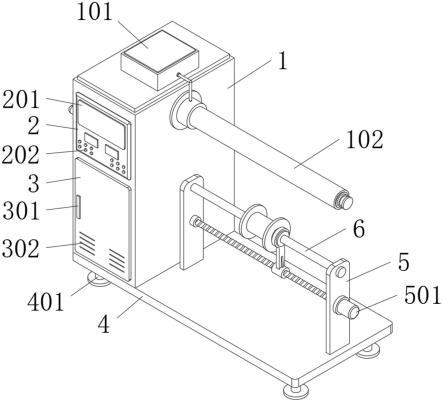

18.圖1為本實用新型的主視圖；

19.圖2為本實用新型的正面結構示意圖；

20.圖3為本實用新型的滑軸局部結構示意圖；

21.圖4為本實用新型的漲軸本體局部結構示意圖。

22.圖中：1、箱體；101、靜電消除器；102、漲軸本體；2、控制面板；201、顯示器；202、按鈕；3、箱門；301、把手；302、通孔；4、底板；401、支腿；5、龍門架；501、步進電機；502、絲桿；503、軸套；504、聯動架；6、滑桿；601、滑軸。

具體實施方式

23.下文結合附圖和具體實施例對本實用新型的技術方案做進一步說明。

24.實施例一

25.如圖1-4所示，本實用新型提出的一種塑料膜分切機機械式漲軸收邊機，包括底板4、龍門架5和滑桿6，底板4的頂部一側安裝有箱體1，箱體1的頂部安裝有靜電消除器101，箱體1的正面上方安裝有控制面板2，箱體1的正面下方通過合頁安裝有箱門3，底板4的頂部一側安裝有龍門架5，龍門架5的內部安裝有滑桿6，滑桿6的外部活動套有滑軸601，龍門架5的外部一側安裝有步進電機501，步進電機501的輸出端安裝有絲桿502，絲桿502的外部套有軸套503。

26.基于實施例一的塑料膜分切機機械式漲軸收邊機工作原理是：裝置運行時可將漲軸本體102連接外部動力源，使?jié)q軸本體102進行旋轉，利用漲軸本體102的旋轉可對塑料膜邊料進行收卷，收卷時可將邊料貫穿于滑軸601，而滑軸601可圍繞滑桿6進行旋轉，當需要調整邊料在漲軸本體102處的收卷位置時，利用步進電機501的通電運行可帶動絲桿502旋轉，從而帶動軸套503和聯動架504移動，進而使滑軸601在滑桿6的外部進行往復移動，可便

于邊料均勻地收卷在漲軸本體102的外部，提升裝置的使用體驗，而漲軸本體102在對塑料膜邊料進行收卷過程中，利用靜電消除器101的通電運行可釋放邊料所攜帶的靜電，避免邊料出現吸附過多灰塵或出現打結情況，提高邊料收卷時的平整性。

27.實施例二

28.如圖2、3或圖4所示，本實用新型提出的一種塑料膜分切機機械式漲軸收邊機，相較于實施例一，本實施例還包括：箱體1的外部一側安裝有漲軸本體102，且漲軸本體102的一端通過金屬片與靜電消除器101電性連接，控制面板2的正面上方安裝有顯示器201，且控制面板2的正面下方安裝有按鈕202，箱門3的正面一側安裝有把手301，且箱門3的正面下方等距設有通孔302，底板4的底部兩側安裝有兩組支腿401，且支腿401的底部安裝有腳墊，軸套503的頂部安裝有聯動架504，且聯動架504與滑軸601的一側連接。

29.本實施例中，所述漲軸本體102可采用現有常用技術，利用漲軸本體102與靜電消除器101的電性連接可便于將漲軸本體102表面的靜電消除，利用顯示器201與按鈕202的配合可便于工作人員對裝置的運行參數進行設定，利用把手301可便于工作人員將箱門3打開，利用通孔302可便于裝置內部構件進行散熱，利用支腿401余腳墊可便于將裝置穩定的放置在指定位置，利用聯動架504可便于軸套503帶動滑軸601進行移動。

30.上述具體實施例僅僅是本實用新型的幾種優選的實施例，基于本實用新型的技術方案和上述實施例的相關啟示，本領域技術人員可以對上述具體實施例做出多種替代性的改進和組合。

技術特征：

1.一種塑料膜分切機機械式漲軸收邊機，包括底板(4)、龍門架(5)和滑桿(6)，其特征在于：所述底板(4)的頂部一側安裝有箱體(1)，所述箱體(1)的頂部安裝有靜電消除器(101)，所述箱體(1)的正面上方安裝有控制面板(2)，所述箱體(1)的正面下方通過合頁安裝有箱門(3)，所述底板(4)的頂部一側安裝有龍門架(5)，所述龍門架(5)的內部安裝有滑桿(6)，所述滑桿(6)的外部活動套有滑軸(601)，所述龍門架(5)的外部一側安裝有步進電機(501)，所述步進電機(501)的輸出端安裝有絲桿(502)，所述絲桿(502)的外部套有軸套(503)。2.根據權利要求1所述的一種塑料膜分切機機械式漲軸收邊機，其特征在于：所述箱體(1)的外部一側安裝有漲軸本體(102)，且漲軸本體(102)的一端通過金屬片與靜電消除器(101)電性連接。3.根據權利要求1所述的一種塑料膜分切機機械式漲軸收邊機，其特征在于：所述控制面板(2)的正面上方安裝有顯示器(201)，且控制面板(2)的正面下方安裝有按鈕(202)。4.根據權利要求1所述的一種塑料膜分切機機械式漲軸收邊機，其特征在于：所述箱門(3)的正面一側安裝有把手(301)，且箱門(3)的正面下方等距設有通孔(302)。5.根據權利要求1所述的一種塑料膜分切機機械式漲軸收邊機，其特征在于：所述底板(4)的底部兩側安裝有兩組支腿(401)，且支腿(401)的底部安裝有腳墊。6.根據權利要求1所述的一種塑料膜分切機機械式漲軸收邊機，其特征在于：所述軸套(503)的頂部安裝有聯動架(504)，且聯動架(504)與滑軸(601)的一側連接。

技術總結

本實用新型涉及塑料膜加工技術領域，尤其涉及一種塑料膜分切機機械式漲軸收邊機。其技術方案包括：底板、龍門架和滑桿，底板的頂部一側安裝有箱體，箱體的頂部安裝有靜電消除器，底板的頂部一側安裝有龍門架，龍門架的內部安裝有滑桿，滑桿的外部活動套有滑軸，龍門架的外部一側安裝有步進電機，步進電機的輸出端安裝有絲桿，絲桿的外部套有軸套。本實用新型通過在龍門架的外部一側安裝有步進電機，當需要調整邊料在漲軸本體處的收卷位置時，利用步進電機的通電運行可使滑軸在滑桿的外部進行往復移動，從而帶動邊料移動，可便于邊料均勻地收卷在漲軸本體的外部，提升裝置的使用體驗。提升裝置的使用體驗。提升裝置的使用體驗。
