本實用新型涉及分切機技術領域，具體涉及一種碳帶分切機廢料收邊裝置。

背景技術：

分切機是材料加工裝置中的常用設備，通過切割刀將材料切割成預定大小的尺寸，加工過程中會將邊緣多余的部分切掉，因此會產生大量的被切掉的廢料，需要對這些被切掉的廢料進行清理；但是，現有的分切機結構設置不合理，邊緣多余部分切下后不能及時收集，堆積在工作臺一側或掉落在地面上，通過人工收集處理，效率低，且需要耗費大量人力和時間。

技術實現要素：

為解決上述技術問題，本實用新型提供了一種碳帶分切機廢料收邊裝置，結構設置合理、使用方便、廢邊料收集容易、安裝拆卸方便。

本實用新型采用如下技術方案：

一種碳帶分切機廢料收邊裝置，包括固定于分切機機架上的底座、設置于所述底座上的收料盤以及與所述收料盤連接的電機，其特征在于，所述收料盤包括與所述電機連接的固定軸，設置于所述固定軸上的固定盤以及活動設置于所述固定軸上的活動盤，所述活動盤的軸向設有供固定軸穿過的通孔，沿所述固定軸的周向分布有若干卡塊，所述卡塊沿徑向滑動設置于所述固定軸上，所述固定軸內還設有驅動所述卡塊滑動的調節機構，所述通孔的內壁上設有與所述卡塊相配合的卡槽。

優選的，所述固定軸內設有調節腔，所述卡塊的一端貫穿所述固定軸設置于所述調節腔內，所述卡塊與所述固定軸之間還設有彈性件，所述調節機構包括轉動設置于所述調節腔內的轉盤，沿所述轉盤的周向分布有與所述卡塊相對應的凸塊，所述凸塊能夠分別與所述卡塊相接觸。

優選的，所述凸塊上沿同一轉動方向上設有斜面，所述卡塊的端部與所述斜面相配合。

優選的，所述調節機構上還包括固定所述轉盤的固定機構，所述固定機構包括與所述轉盤連接的轉軸以及操作塊，所述操作塊上設有與所述轉軸相配合的滑腔，所述轉軸的側壁上沿軸向設有滑塊，所述滑腔的內壁上設有與所述滑塊相配合的滑槽，所述固定軸的端部還設有與所述調節腔相配合的端蓋，所述轉軸轉動設置于所述端蓋上，所述操作塊與所述端蓋可拆卸的固定連接。

優選的，沿所述操作塊的周向分布有若干沿軸向設置的固定塊，所述端蓋上設有分別與所述固定塊相配合的固定孔。

優選的，所述滑腔內沿周向設有一圈橡膠圈，所述轉軸上沿軸向至少設有兩個與所述橡膠圈相配合的V型槽。

優選的，所述固定軸的側壁上還沿軸向設有導向槽，所述通孔的內壁上設有與所述導向槽相配合的導向塊，所述導向槽內設有與所述導向塊相配合的限位面。

優選的，所述卡塊包括底座和卡扣，所述底座上沿所述固定軸的徑向設有凹腔，所述卡扣滑動于所述凹腔內，所述卡扣與所述凹腔的底部之間還設有彈簧，所述卡扣上設有供所述活動盤滑過的滑動斜面以及與所述卡槽相配合的固定面，所述固定面和所述限位面之間的軸向距離與所述卡槽的端面和所述導向塊的端面的軸向距離相同。

本實用新型的有益效果：本實用新型結構設置合理、使用方便、廢邊料收集容易、安裝拆卸方便。

附圖說明

附圖用來提供對本實用新型的優選的理解，并且構成說明書的一部分，與本實用新型的實施例一起用于解釋本實用新型，并不構成對本實用新型的限制。在附圖中：

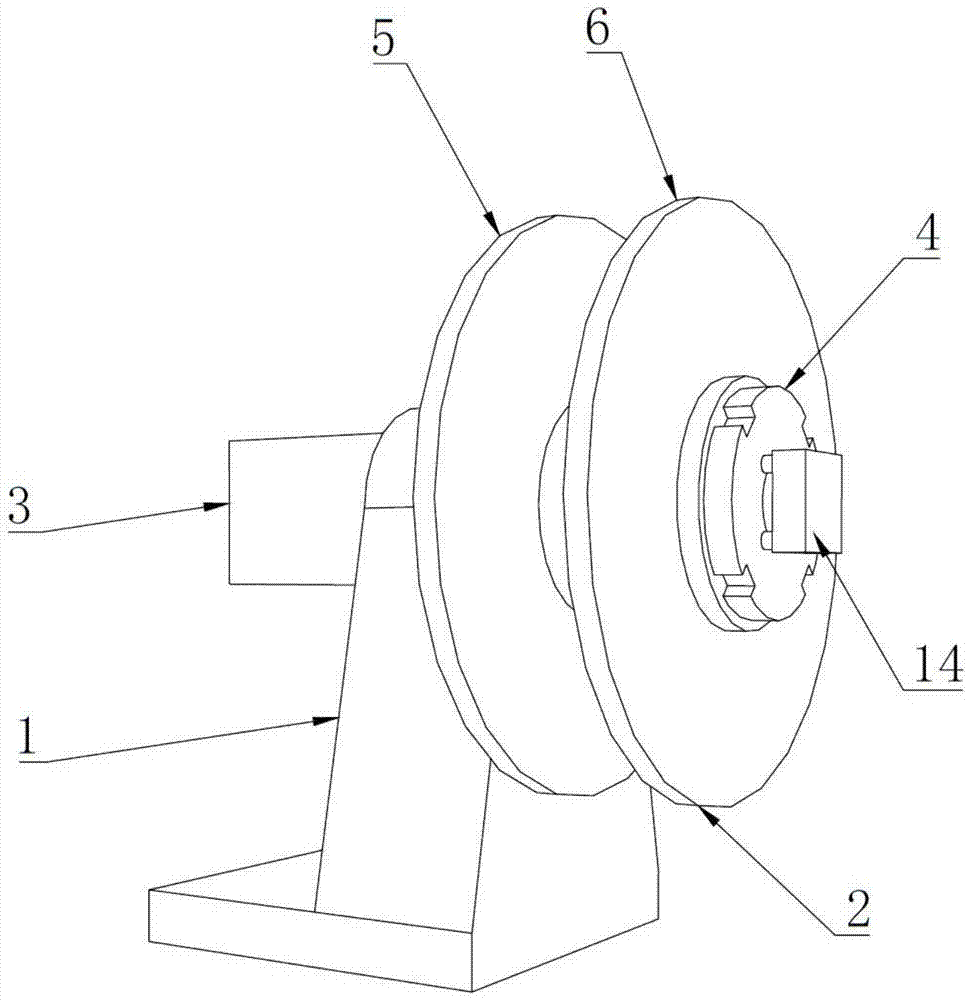

圖1為本實用新型的整體結構示意圖；

圖2為本實用新型活動盤未安裝時的結構示意圖；

圖3為本實用新型固定軸處的結構示意圖；

圖4為本實用新型活動盤的結構示意圖；

圖5為本實用新型調節腔內的結構示意圖；

圖6為本實用新型端蓋處的結構示意圖；

圖7為本實用新型轉軸與操作塊連接處的結構示意圖。

圖中標記為：1、底座；2、收料盤；3、電機；4、固定軸；5、固定盤；6、活動盤；7、通孔；8、卡塊；9、卡槽；10、調節腔；11、彈性件；12、轉盤；13、轉軸；14、操作塊；15、滑腔；16、滑塊；17、滑槽；18、端蓋；19、固定塊；20、固定孔；21、橡膠圈；22、V型槽；23、導向槽；24、導向塊；25、限位面；26、底座；27、卡扣；28、凹腔；29、彈簧；30、滑動斜面；31、固定面；32、凸塊。

具體實施方式

下面結合附圖描述本實用新型的具體實施方式。

如圖1至圖7所示，為本實施例的一種碳帶分切機廢料收邊裝置，包括固定于分切機機架上的底座1、設置于底座1上的收料盤2以及與收料盤2連接的電機3，收料盤2包括與電機3連接的固定軸4，設置于固定軸4上的固定盤5以及活動設置于固定軸4上的活動盤6，活動盤6的軸向設有供固定軸4穿過的通孔7，沿固定軸4的周向分布有若干卡塊8，卡塊8沿徑向滑動設置于固定軸4上，固定軸4內還設有驅動卡塊8滑動的調節機構，通孔7的內壁上設有與卡塊8相配合的卡槽9。

固定軸4內設有調節腔10，卡塊8的一端貫穿固定軸4設置于調節腔10內，卡塊8與固定軸4之間還設有彈性件11，調節機構包括轉動設置于調節腔10內的轉盤12，沿轉盤12的周向分布有與卡塊8相對應的凸塊32，凸塊32能夠分別與卡塊8相接觸。

凸塊32上沿同一轉動方向上設有斜面，卡塊8的端部與斜面相配合。

調節機構上還包括固定轉盤12的固定機構，固定機構包括與轉盤12連接的轉軸13以及操作塊14，操作塊14上設有與轉軸13相配合的滑腔15，轉軸13的側壁上沿軸向設有滑塊16，滑腔15的內壁上設有與滑塊16相配合的滑槽17，固定軸4的端部還設有與調節腔10相配合的端蓋18，轉軸13轉動設置于端蓋18上，操作塊14與端蓋18可拆卸的固定連接。

沿操作塊14的周向分布有若干沿軸向設置的固定塊19，端蓋18上設有分別與固定塊19相配合的固定孔20。

滑腔15內沿周向設有一圈橡膠圈21，轉軸13上沿軸向至少設有兩個與橡膠圈21相配合的V型槽22。

固定軸4的側壁上還沿軸向設有導向槽23，通孔7的內壁上設有與導向槽23相配合的導向塊24，導向槽23內設有與導向塊24相配合的限位面25。

卡塊8包括底座26和卡扣27，底座26滑動設置于固定軸4上，彈性件11連接底座26與固定軸4，底座26上沿固定軸4的徑向設有凹腔28，卡扣27滑動于凹腔28內，卡扣27與凹腔28的底部之間還設有彈簧29，卡扣27上設有供活動盤6滑過的滑動斜面30以及與卡槽9相配合的固定面31，固定面31和限位面25之間的軸向距離與卡槽9的端面和導向塊24的端面的軸向距離相同。

本實用新型的工作原理：

安裝時，將活動盤6沿導向槽23滑入固定軸4，活動盤6先壓縮卡扣27滑入凹腔28內，至卡槽9處卡扣27彈出將活動盤6固定，將廢邊收卷在固定軸4上，通過電機3驅動收料盤2轉動，隨分切機工作在線收卷廢邊，使用方便、廢邊料收集容易；

拆卸時，拉動操作塊14使固定塊19脫離固定孔20，轉動操作塊14通過轉軸13帶動轉盤12轉動，轉盤12上的凸塊32與底座26分離，在彈性件11的作用下，底座26下行，整個卡塊8下行，卡扣27低于固定軸4表面，滑動活動盤6取出即可，重新安裝時，轉動操作塊14使凸塊32與底座26接觸，凸塊32推動底座26上行，卡扣27高于固定軸4表面，推動操作塊14使固定塊19位于固定孔20內將轉軸13固定，再滑動活動盤6安裝，能夠使活動盤6固定更穩固。

以上所述僅為本實用新型的優選實施例而已，并不用于限制本實用新型，盡管參照前述實施例對本實用新型進行了詳細的說明，對于本領域的技術人員來說，其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分技術特征進行等同替換。凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。

技術特征：

1.一種碳帶分切機廢料收邊裝置，包括固定于分切機機架上的底座、設置于所述底座上的收料盤以及與所述收料盤連接的電機，其特征在于，所述收料盤包括與所述電機連接的固定軸，設置于所述固定軸上的固定盤以及活動設置于所述固定軸上的活動盤，所述活動盤的軸向設有供固定軸穿過的通孔，沿所述固定軸的周向分布有若干卡塊，所述卡塊沿徑向滑動設置于所述固定軸上，所述固定軸內還設有驅動所述卡塊滑動的調節機構，所述通孔的內壁上設有與所述卡塊相配合的卡槽。

2.根據權利要求1所述的一種碳帶分切機廢料收邊裝置，其特征在于，所述固定軸內設有調節腔，所述卡塊的一端貫穿所述固定軸設置于所述調節腔內，所述卡塊與所述固定軸之間還設有彈性件，所述調節機構包括轉動設置于所述調節腔內的轉盤，沿所述轉盤的周向分布有與所述卡塊相對應的凸塊，所述凸塊能夠分別與所述卡塊相接觸。

3.根據權利要求2所述的一種碳帶分切機廢料收邊裝置，其特征在于，所述凸塊上沿同一轉動方向上設有斜面，所述卡塊的端部與所述斜面相配合。

4.根據權利要求2或3所述的一種碳帶分切機廢料收邊裝置，其特征在于，所述調節機構上還包括固定所述轉盤的固定機構，所述固定機構包括與所述轉盤連接的轉軸以及操作塊，所述操作塊上設有與所述轉軸相配合的滑腔，所述轉軸的側壁上沿軸向設有滑塊，所述滑腔的內壁上設有與所述滑塊相配合的滑槽，所述固定軸的端部還設有與所述調節腔相配合的端蓋，所述轉軸轉動設置于所述端蓋上，所述操作塊與所述端蓋可拆卸的固定連接。

5.根據權利要求4所述的一種碳帶分切機廢料收邊裝置，其特征在于，沿所述操作塊的周向分布有若干沿軸向設置的固定塊，所述端蓋上設有分別與所述固定塊相配合的固定孔。

6.根據權利要求5所述的一種碳帶分切機廢料收邊裝置，其特征在于，所述滑腔內沿周向設有一圈橡膠圈，所述轉軸上沿軸向至少設有兩個與所述橡膠圈相配合的V型槽。

7.根據權利要求1或6所述的一種碳帶分切機廢料收邊裝置，其特征在于，所述固定軸的側壁上還沿軸向設有導向槽，所述通孔的內壁上設有與所述導向槽相配合的導向塊，所述導向槽內設有與所述導向塊相配合的限位面。

8.根據權利要求7所述的一種碳帶分切機廢料收邊裝置，其特征在于，所述卡塊包括底座和卡扣，所述底座上沿所述固定軸的徑向設有凹腔，所述卡扣滑動于所述凹腔內，所述卡扣與所述凹腔的底部之間還設有彈簧，所述卡扣上設有供所述活動盤滑過的滑動斜面以及與所述卡槽相配合的固定面，所述固定面和所述限位面之間的軸向距離與所述卡槽的端面和所述導向塊的端面的軸向距離相同。

技術總結

本實用新型提供一種碳帶分切機廢料收邊裝置，涉及分切機技術領域，包括固定于分切機機架上的底座、設置于所述底座上的收料盤以及與所述收料盤連接的電機，所述收料盤包括與所述電機連接的固定軸，設置于所述固定軸上的固定盤以及活動設置于所述固定軸上的活動盤，所述活動盤的軸向設有供固定軸穿過的通孔，沿所述固定軸的周向分布有若干卡塊，所述卡塊沿徑向滑動設置于所述固定軸上，所述固定軸內還設有驅動所述卡塊滑動的調節機構，所述通孔的內壁上設有與所述卡塊相配合的卡槽。本實用新型結構設置合理、使用方便、廢邊料收集容易、安裝拆卸方便。

技術研發人員：馬寅

受保護的技術使用者：南京安順自動化裝備有限公司

技術研發日：2018.05.31

技術公布日：2018.12.21
