本實用新型屬于印刷包裝技術領域，具體涉及一種復合材料包裝膜分切機。

背景技術：

現有的分切機在將包裝膜分切好之后，需要人工將一卷卷分切好的包裝膜從分切機的收卷輥中取下，再搬運走；現有的分切機采用通常采用單輥收卷，在卸輥時，需要停機換上新的紙芯筒繼續卷繞，工作效率低；同時紙芯筒在卷繞之前，需要先將薄膜的膜接頭固定在紙芯筒上，否則膜接頭處容易脫落，影響包覆，傳統的做法是人工采用膠帶進行粘接，在撕扯膠帶時，往往采用剪刀或牙齒將其撕斷，操作過程不衛生也比較復雜，現有分切機通常采用卸卷架或升降小車來幫助卸卷，這種卸卷方式整個過程耗時很長，效率低，人力成本高。

技術實現要素：

本實用新型的目的是為了克服上述現有技術存在的不足之處，而提供一種收卷及卸卷過程操作較為簡便的復合材料包裝膜分切機，其工作效率高，人力成本低，同時解決了薄膜接頭在收卷纏繞過程中容易脫落，人工粘接較為復雜的技術問題。

為了解決背景技術所存在的問題，本實用新型采用如下技術方案：一種復合材料包裝膜分切機，包括收卷架，收卷架上平行設置兩個收卷輥，收卷輥的兩端設有翻轉支架，所述翻轉支架通過翻轉架轉軸轉動設置在所述收卷架上，翻轉支架的下方設置一膜卷托盤，收卷架的一側設有翻轉電機，所述翻轉電機通過傳動機構與翻轉架轉軸傳動連接，所述翻轉支架包括固定在翻轉架轉軸上的左側板和右側板，左側板的上下兩端各設置一驅動軸，驅動軸的一端開設軸孔，軸孔內設置花鍵齒，驅動軸的另一端與設置在左側板上的收卷電機傳動連接，右側板上固定設置一導向筒，導向筒中導向設置一支撐軸，支撐軸的一端開設錐度孔，所述驅動軸的軸線與支撐軸的軸線共線，所述右側板上還設有一伸縮氣缸，伸縮氣缸的活動端與支撐軸的外周面固定連接，所述收卷輥包括軸本體，軸本體的一側設置帶有花鍵槽的圓柱端頭，該花鍵槽與驅動軸中的花鍵齒相齒形配合，軸本體另一側設置有與所述錐度孔相配合的圓錐端頭，軸本體上套設有兩個限位塊，兩限位塊對向設置在軸本體的左右兩端，所述限位塊包括限位座及固定在限位座一側的插接塊，插接塊的外徑與紙芯筒的內徑大小相適配，限位座上設有用于頂緊軸本體的調節螺栓，收卷輥安裝在驅動軸與支撐軸之間。

收卷輥上套置有紙芯筒，紙芯筒的外周面粘接一雙面膠帶，雙面膠帶的內面貼粘接在所述紙芯筒上，內面貼上覆蓋一外面貼，外面貼的其中一側設有粘接翼。

當翻轉支架上端的收卷輥進行卷膜操作時，翻轉支架下端的收卷輥恰位于托盤的上端，通過伸縮氣缸便于完成卸卷操作，效率高，人力成本低，操作方便，收卷輥上的兩個插接塊能夠?qū)⒄蹚澔驂罕獾募埿就怖喂潭ㄎ辉趦上尬粔K之間的軸本體上，避免了被壓的紙芯筒的浪費，同時在紙芯筒的外表面上粘接有雙面膠帶，解決了薄膜接頭在纏繞時容易脫落，人工粘接較為復雜的技術問題，本實用新型通過翻轉支架及設置在翻轉支架上下兩端的收卷輥，能夠輕松實現膜卷的收卷及卸卷操作，利于企業的推廣應用。

附圖說明：

圖1是本實用新型的結構示意圖；

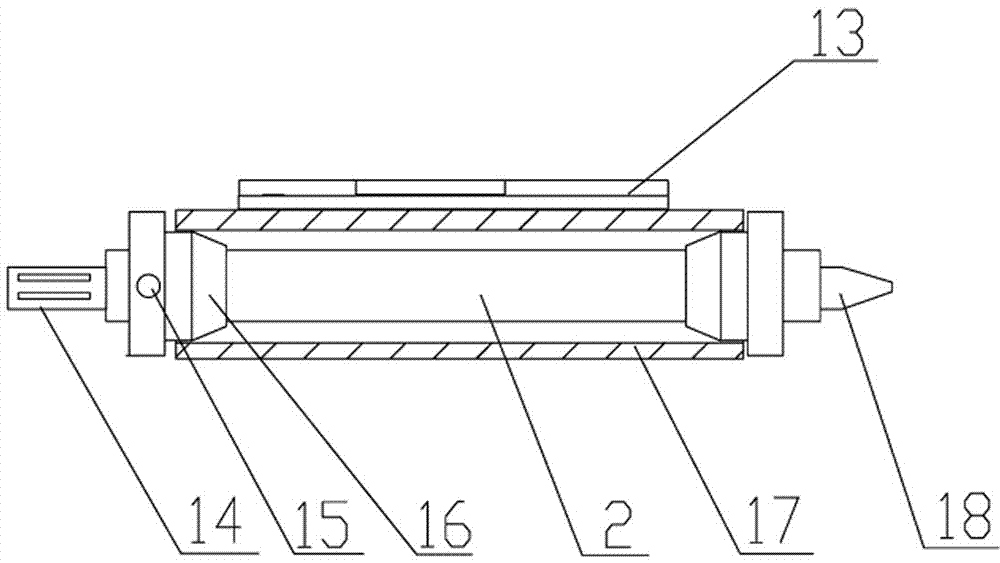

圖2是收卷輥的結構示意圖。

圖中：1.收卷架，2.收卷輥，3.翻轉架轉軸，4.傳動機構，5.翻轉電機，6.收卷電機，7.翻轉支架，8.驅動軸，9.支撐軸，10.伸縮氣缸，11.導向筒，12.膜卷，13.雙面膠帶，14.花鍵槽，15.調節螺栓，16.限位塊，17.紙芯筒，18.圓錐端頭，19.膜卷托盤。

具體實施方式：

參照圖1-2，一種復合材料包裝膜分切機，包括收卷架1，收卷架1上平行設置兩個收卷輥2，收卷輥2的兩端設有翻轉支架7，所述翻轉支架7通過翻轉架轉軸3轉動設置在所述收卷架1上，翻轉支架的下方設置一膜卷托盤19，收卷架1的一側設有翻轉電機5，所述翻轉電機5通過傳動機構4與翻轉架轉軸3傳動連接，所述翻轉支架7包括固定在翻轉架轉軸3上的左側板和右側板，左側板的上下兩端各設置一驅動軸8，驅動軸8的一端開設軸孔，軸孔內設置花鍵齒，驅動軸8的另一端與設置在左側板上的收卷電機6傳動連接，右側板上固定設置一導向筒11，導向筒11中導向設置一支撐軸9，支撐軸9的一端開設錐度孔，所述驅動軸8的軸線與支撐軸9的軸線共線，所述右側板上還設有一伸縮氣缸10，伸縮氣缸10的活動端與支撐軸9的的外周面固定連接，所述收卷輥2包括軸本體，軸本體的一側設置帶有花鍵槽14的圓柱端頭，該花鍵槽14與驅動軸中的花鍵齒相齒形配合，軸本體另一側設置有與所述錐度孔相配合的圓錐端頭18，軸本體上套設有兩個限位塊16，兩限位塊16對向設置在軸本體的左右兩端，所述限位塊16包括限位座及固定在限位座一側的插接塊，插接塊的外徑與紙芯筒17的內徑大小相適配，插接塊的內徑與軸本體的外徑大小相適配，限位座上設有用于頂緊軸本體的調節螺栓15，收卷輥2安裝在驅動軸8與支撐軸9之間。

收卷輥2上套置有紙芯筒17，紙芯筒17的外周面粘接一雙面膠帶13，雙面膠帶13的內面貼粘接在所述紙芯筒17上，內面貼上覆蓋一外面貼，外面貼的其中一側設有粘接翼。使用時將紙芯筒套設在軸本體上插接塊上，能夠?qū)⒄蹚澔驂罕獾募埿就怖喂谭胖迷趦上尬粔K之間的軸本體上，紙芯筒17上設置雙面膠帶，使用時通過粘接翼將外面貼撕去，然后將薄膜或包裝膜粘接在紙芯筒上即可，解決了薄膜接頭在纏繞時容易脫落，人工粘接較為復雜的技術問題。

工作時，薄膜纏繞在紙芯筒17上并形成膜卷12，然后通過翻轉電機5的旋轉，將上端形成膜卷12的收卷輥2翻轉到下端，伸縮氣缸10驅動支撐軸9向右側移動，取出收卷輥2右端的限位塊，從而使成型的膜卷下落至所述膜卷托盤19上，輕松實現整個卷繞及卸卷過程，操作方便，而翻轉至上端的收卷輥2與此同時通過收卷電機6及紙芯筒17繼續卷繞，保證了薄膜卷繞的穩定，提高了工作效率。

技術特征：

1.一種復合材料包裝膜分切機，包括收卷架（1），收卷架（1）上平行設置兩個收卷輥（2），收卷輥（2）的兩端設有翻轉支架（7），所述翻轉支架（7）通過翻轉架轉軸（3）轉動設置在所述收卷架（1）上，翻轉支架的下方設置一膜卷托盤（19），收卷架（1）的一側設有翻轉電機（5），翻轉電機（5）通過傳動機構（4）與翻轉架轉軸（3）傳動連接，其特征在于：所述翻轉支架（7）包括固定在翻轉架轉軸（3）上的左側板和右側板，左側板的上下兩端各設置一驅動軸（8），驅動軸（8）的一端開設軸孔，軸孔內設置花鍵齒，驅動軸（8）的另一端與設置在左側板上的收卷電機（6）傳動連接，右側板上固定設置一導向筒（11），導向筒（11）中導向設置一支撐軸（9），支撐軸（9）的一端開設錐度孔，所述驅動軸（8）的軸線與支撐軸（9）的軸線共線，所述右側板上還設有一伸縮氣缸（10），伸縮氣缸（10）的活動端與支撐軸（9）的外周面固定連接，所述收卷輥（2）包括軸本體，軸本體的一側設置帶有花鍵槽（14）的圓柱端頭，軸本體另一側設置有與所述錐度孔相配合的圓錐端頭（18），軸本體上套設有兩個限位塊（16），兩限位塊對向設置在軸本體的左右兩端，限位塊包括限位座及固定在限位座一側的插接塊，插接塊的外徑與紙芯筒（17）的內徑大小相適配，限位座上設有用于頂緊軸本體的調節螺栓（15），收卷輥（2）安裝在驅動軸（8）與支撐軸（9）之間。

2.根據權利要求1所述的復合材料包裝膜分切機，其特征在于：收卷輥（2）上套置有紙芯筒（17），紙芯筒（17）的外周面粘接一雙面膠帶（13），雙面膠帶（13）的內面貼粘接在紙芯筒（17）上，內面貼上覆蓋一外面貼，外面貼的其中一側設有粘接翼。

技術總結

一種復合材料包裝膜分切機，包括收卷架，收卷架上平行設置兩個收卷輥，收卷輥的兩端設有翻轉支架，所述翻轉支架通過翻轉架轉軸轉動設置在所述收卷架上，翻轉支架的下方設置一膜卷托盤，收卷架的一側設有翻轉電機，所述翻轉電機通過傳動機構與翻轉架轉軸傳動連接，收卷輥上套置有紙芯筒，紙芯筒的外周面粘接一雙面膠帶，當翻轉支架上端的收卷輥進行卷膜操作時，翻轉支架下端的收卷輥恰位于托盤的上端，通過伸縮氣缸便于完成卸卷操作，效率高，人力成本低，操作方便，同時在紙芯筒的外表面上粘接有雙面膠帶，解決了薄膜接頭在纏繞時容易脫落，人工粘接較為復雜的技術問題。

技術研發人員：高勇

受保護的技術使用者：泗水勇嘉包裝印刷有限公司

文檔號碼：201621471384

技術研發日：2016.12.30

技術公布日：2017.07.18
