本實用新型涉及一種紙管打孔定位裝置。

背景技術：

本實用新型闡述的紙筒是用于纏繞薄膜或線纜的中心管狀結構，其主要材料是再生用紙等，一般采用多層纏繞粘合形成，因此需要在制成后需要進行烘干，傳統的紙筒成型都是通過存放架進行堆疊后移動至其他設備上進行打孔，這就需要較多的人力消耗，效率也低，且對孔過程麻煩。

技術實現要素：

本實用新型對上述問題進行了改進，即本實用新型要解決的技術問題是現有的紙筒卸料方式多采用人工，效率低。

本實用新型的具體實施方案是：一種紙管打孔定位裝置，包括斜向設置的卸料平臺及設置于卸料平臺下方的輸送平臺，所述輸送平臺的兩側設置有對稱設置的兩個打孔機，兩個打孔機的鉆頭相向設置，所述打孔機下端固定于一導軌上，兩個打孔機之間朝向卸料平臺的一側具有活動頂板，輸送平臺朝向卸料平臺的一側具有支撐架，所述支撐架中部具有置放紙管的凹槽。

進一步的，所述打孔機包括打孔機底座及固定于打孔機底座上的鉆孔裝置，所述底座與導軌滑動配合，所述活動頂板下端經扭簧鉸接于導軌，所述活動頂板下端朝向卸料平臺的一側具有固定于導軌防止活動頂板反向旋轉的限位板。

進一步的，所述支撐架包括固定于輸送平臺兩側的豎直固定桿，兩個豎直固定桿上端之間固定有橫向的橫梁，所述凹槽設置于橫梁中部。

進一步的，所述凹槽內側嵌有滑輪。

進一步的，所述卸料平臺上方設置有承接輸送裝置推送紙筒的送料槽，所述送料槽包括拐狀的活動板及豎向設置的固定擋板，所述活動板后側端與固定擋板鉸接，活動板下端設有驅動活動板繞鉸接處轉動的驅動氣缸，驅動氣缸的伸縮桿與活動板底部鉸鏈連接。

與現有技術相比，本實用新型具有以下有益效果：本實用新型結構簡單，能夠方便地實現紙筒的下料好后續紙筒的打孔，打孔定位準確，效率高。

附圖說明

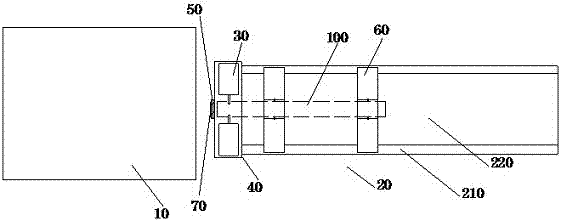

圖1為本實用新型結構示意圖。

圖2為本實用新型側視結構示意圖。

圖3為本實用新型打孔機與導軌配合結構示意圖。

圖4為本實用新型滑輪布局結構示意圖。

圖5為本實用新送料槽結構示意圖。

具體實施方式

下面結合附圖和具體實施方式對本實用新型做進一步詳細的說明。

如圖1～5所示，一種紙管打孔定位裝置，包括斜向設置的卸料平臺10及設置于卸料平臺10下方的輸送平臺20，所述輸送平臺20的兩側設置有對稱設置的打孔機30，兩個打孔機的鉆頭相向設置，所述打孔機下端固定于一導軌40上，本實施例中，所述的輸送平臺20包括機架210及設置于機架中部的皮帶傳送裝置220，所述導軌40架設在皮帶傳送裝置220的前側，所述打孔機30包括打孔機底座310及固定于打孔機底座上的鉆孔裝置320，所述底座與導軌滑動配合，鉆孔裝置320通過電機驅動將鉆頭旋轉對紙管進行打孔，利用導軌可以調節打孔機的位置，兩個打孔機之間朝向卸料平臺10的一側具有活動頂板50。輸送平臺朝向卸料平臺的一側具有支撐架60，所述支撐架60中部具有置放紙管的凹槽601。

本實施例中，所述的活動頂板50下端經扭簧鉸接于導軌40，所述活動頂板下端朝向卸料平臺的一側具有固定于導軌防止活動頂板反向旋轉的限位板70，這樣活動頂板50能夠相輸送平臺20一側翻轉以避免對紙管進入的干擾，當紙管滑落至輸送平臺20上方的支撐架60后，在扭簧的作用下活動頂板50回復位置，受限于限位板60的作用保持?jǐn)?shù)值，活動頂板50的作用是在于紙管在進行鉆孔時進行限位，以使紙管100的端部抵頂活動頂板50，從而保證鉆孔位置的準確。

本實施例中，所述支撐架60包括固定于輸送平臺兩側的豎直固定桿610，兩個豎直固定桿上端之間固定有橫向的橫梁620，所述凹槽601設置于橫梁中部。為了利于紙管的滑動，所述凹槽601內側嵌有滑輪602。

操作時，卸料平臺10主要用于將紙管成型設備裁切的一段段紙管滑落下來，操作人員站立于輸送平臺20的兩側從而實現將紙管拉動至凹槽601內，兩個操作人員推動開啟后的鉆孔裝置320實現對紙管端部的打孔，以利于后續加入吊鉤進行吊裝。

所述卸料平臺10上方設置有承接輸送裝置推送紙筒的送料槽110，所述送料槽包括拐狀的活動板111及豎向設置的固定擋板112，所述活動板112后側端與固定擋板112鉸接，活動板111下端設有驅動活動板繞鉸接處轉動的驅動氣缸113，驅動氣缸的伸縮桿與活動板底部鉸鏈連接。

本實用新型如果公開或涉及了互相固定連接的零部件或結構件，那么，除另有聲明外，固定連接可以理解為：能夠拆卸地固定連接( 例如使用螺栓或螺釘連接)，也可以理解為：不可拆卸的固定連接(例如鉚接、焊接)，當然，互相固定連接也可以為一體式結構( 例如使用鑄造工藝一體成形制造出來) 所取代(明顯無法采用一體成形工藝除外)。

另外，上述本實用新型公開的任一技術方案中所應用的用于表示位置關系或形狀的術語除另有聲明外其含義包括與其近似、類似或接近的狀態或形狀。

本實用新型提供的任一部件既可以是由多個單獨的組成部分組裝而成，也可以為一體成形工藝制造出來的單獨部件。

最后應當說明的是:以上實施例僅用以說明本實用新型的技術方案而非對其限制；盡管參照較佳實施例對本實用新型進行了詳細的說明，所屬領域的普通技術人員應當理解：依然可以對本實用新型的具體實施方式進行修改或者對部分技術特征進行等同替換；而不脫離本實用新型技術方案的精神，其均應涵蓋在本實用新型請求保護的技術方案范圍當中。

技術特征：

1.一種紙管打孔定位裝置，其特征在于，包括斜向設置的卸料平臺及設置于卸料平臺下方的輸送平臺，所述輸送平臺的兩側設置有對稱設置的兩個打孔機，兩個打孔機的鉆頭相向設置，所述打孔機下端固定于一導軌上，兩個打孔機之間朝向卸料平臺的一側具有活動頂板，輸送平臺朝向卸料平臺的一側具有支撐架，所述支撐架中部具有置放紙管的凹槽。

2.根據權利要求1所述的一種紙管打孔定位裝置，其特征在于，所述打孔機包括打孔機底座及固定于打孔機底座上的鉆孔裝置，所述底座與導軌滑動配合，所述活動頂板下端經扭簧鉸接于導軌，所述活動頂板下端朝向卸料平臺的一側具有固定于導軌防止活動頂板反向旋轉的限位板。

3.根據權利要求2所述的一種紙管打孔定位裝置，其特征在于，所述支撐架包括固定于輸送平臺兩側的豎直固定桿，兩個豎直固定桿上端之間固定有橫向的橫梁，所述凹槽設置于橫梁中部。

4.根據權利要求1所述的一種紙管打孔定位裝置，其特征在于，所述凹槽內側嵌有滑輪。

5.根據權利要求1所述的一種紙管打孔定位裝置，其特征在于，所述卸料平臺上方設置有承接輸送裝置推送紙筒的送料槽，所述送料槽包括拐狀的活動板及豎向設置的固定擋板，所述活動板后側端與固定擋板鉸接，活動板下端設有驅動活動板繞鉸接處轉動的驅動氣缸，驅動氣缸的伸縮桿與活動板底部鉸鏈連接。

技術總結

本實用新型提供一種紙管打孔定位裝置，包括斜向設置的卸料平臺及設置于卸料平臺下方的輸送平臺，所述輸送平臺的兩側設置有對稱設置的兩個打孔機，兩個打孔機的鉆頭相向設置，所述打孔機下端固定于一導軌上，兩個打孔機之間朝向卸料平臺的一側具有活動頂板，輸送平臺朝向卸料平臺的一側具有支撐架，所述支撐架中部具有置放紙管的凹槽。本實用新型結構簡單，能夠方便地實現紙筒的下料好后續紙筒的打孔，打孔定位準確，效率高。

技術研發人員：馬家存

受保護的技術使用者：福融輝實業（福建）有限公司

文檔號碼：201721071047

技術研發日：2017.08.25

技術公布日：2018.05.04
