本實用新型涉及帶吹邊收集的分切機。

背景技術：

分切機是包裝行業常用器械，用于將紙板或者復合膜切成合適的寬度尺寸，在分切機切除的時候會產生邊料，現有的分切機也有使用吹邊收集裝置，但是普遍比較簡單，基本上是在切刀下方設置吸風管道，其收集邊料的效果差，邊料經常還是會飄到機器旁邊的地面，并且對吸風管道的風機功率要求較大，也會產生很大的噪音污染。

技術實現要素：

本實用新型的目的在于提供帶吹邊收集的分切機，能夠有效解決現有分切機的邊料收集效率低的問題。

為了解決上述技術問題，本實用新型是通過以下技術方案實現的：帶吹邊收集的分切機，包括機架和設置在機架上的切刀機構和邊料收集機構，所述切刀機構包括兩排分別用于切除原料兩側邊料的切刀本體，所述邊料收集機構包括上吹風機構、下收集機構和阻擋罩；

所述上吹風機構包括上吹風管，所述上吹風管設有兩個吹風嘴，兩個所述吹風嘴分別位于兩個所述切刀本體的外側；

所述下收集機構包括收集槽、收集管和收集桶，所述收集槽有兩個，分別位于切刀本體的正下方，所述收集槽的底端與收集管相連，所述收集管還與收集桶相連，所述收集桶與抽風機相連，所述阻擋罩的底部與收集槽相連，所述阻擋罩的頂部高于待切物料的水平高度。

優選的，所述阻擋罩包括第一阻擋板和第二阻擋板，所述第一阻擋板的底部與第二阻擋板的頂部連接，所述第一阻擋板的頂部向切刀本體方向傾斜，所述第二阻擋板的底部與收集槽相連，所述阻擋罩上與吹風嘴對應的位置開有吹風口，通過第一阻擋板，可以防止邊料或者細塵向上飛起，在頂部做一定的阻擋。

優選的，所述收集槽為上大下小的倒棱臺形，便于風力的集中和邊料的下落。

優選的，所述收集管位于機架的底部，避免收集管影響到分切機其他裝置的設置。

優選的，所述收集桶底部的中心開有抽風口，抽風機與抽風口相連，所述收集桶內設有圓柱形的過濾網，所述過濾網罩在抽風口上，將過濾網設置在收集桶的中部，可以盡量擴大過濾網的面積，提高收集效率。

優選的，所述抽風口旁的收集桶的底部設有卡槽，所述卡槽的側壁上設有若干凸點，所述過濾網的底部設有卡圈，所述卡圈卡入卡槽內，所述凸點與卡槽底部的間距大于卡圈的厚度，通過卡槽和卡圈的配合，可以方便的拆裝過濾網，也便于定期更換過濾網而無需使用工具。

與現有技術相比，本實用新型的優點是：通過設置上吹風管，給切除的邊料施加向下的力，加速邊料的下降，減少其飄動的時間，并且增加阻擋罩，防止邊料隨意飄散，同時能讓上吹風機構和下收集機構的風力更加集中，提高風力利用效率，而下收集機構通過收集桶，可以將切下的邊料集中到一起，方便后續清理，大大提升了邊料收集機構的收集效率。

附圖說明

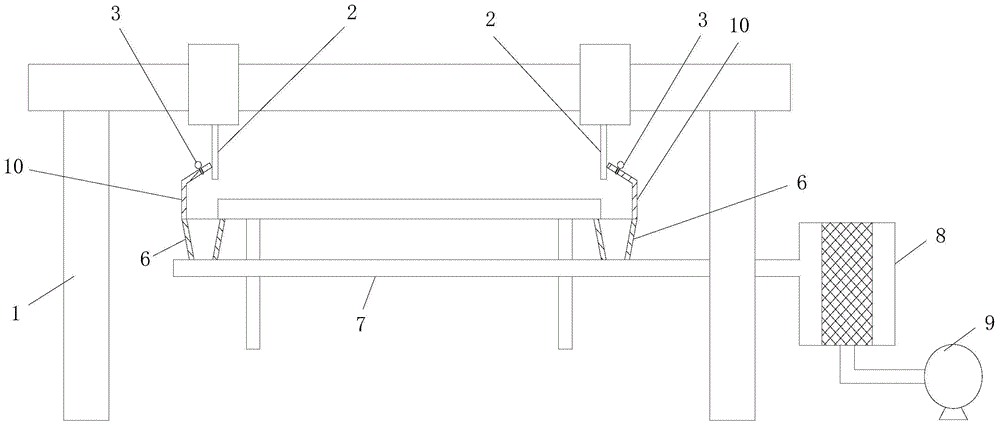

圖1為本實用新型帶吹邊收集的分切機的結構示意圖；

圖2為本實用新型中收集桶的結構示意圖；

圖3為本實用新型中上吹風機構、阻擋罩和收集槽連接結構示意圖。

具體實施方式

下面詳細描述本實用新型的實施例，所述實施例的示例在附圖中示出。下面通過參考附圖描述的實施例是示例性的，旨在用于解釋本實用新型，而不能理解為對本實用新型的限制。

在本實用新型的描述中，需要理解的是，術語“中心”、“縱向”、“橫向”、“長度”、“寬度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“豎直”、“水平”、“頂”、“底”“內”、“外”等指示的方位或位置關系為基于附圖所示的方位或位置關系，僅是為了便于描述本實用新型和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本實用新型的限制。

在本實用新型中，除非另有明確的規定和限定，術語“安裝”、“相連”、“連接”、“固定”等術語應做廣義理解，例如，可以是固定連接，也可以是可拆卸連接，或成一體；可以是機械連接，也可以是電連接或彼此可通訊；可以是直接相連，也可以通過中間媒介間接相連，可以是兩個元件內部的連通或兩個元件的相互作用關系，除非另有明確的限定。對于本領域的普通技術人員而言，可以根據具體情況理解上述術語在本實用新型中的具體含義。

參閱圖1、圖2、圖3為本實用新型帶吹邊收集的分切機的實施例，帶吹邊收集的分切機，包括機架1和設置在機架1上的切刀機構和邊料收集機構，所述切刀機構包括兩排分別用于切除原料兩側邊料的切刀本體2，所述邊料收集機構包括上吹風機構3、下收集機構和阻擋罩10；

所述上吹風機構3包括上吹風管4，所述上吹風管4設有兩個吹風嘴5，兩個所述吹風嘴5分別位于兩個所述切刀本體2的外側；

所述下收集機構包括收集槽6、收集管7和收集桶8，所述收集槽6有兩個，分別位于切刀本體2的正下方，所述收集槽6的底端與收集管7相連，所述收集管7還與收集桶8相連，所述收集桶8與抽風機9相連，所述阻擋罩10的底部與收集槽6相連，所述阻擋罩10的頂部高于待切物料的水平高度。

通過設置上吹風管4，給切除的邊料施加向下的力，加速邊料的下降，減少其飄動的時間，并且增加阻擋罩10，防止邊料隨意飄散，同時能讓上吹風機構3和下收集機構的風力更加集中，提高風力利用效率，而下收集機構通過收集桶8，可以將切下的邊料集中到一起，方便后續清理。

具體的，阻擋罩10包括第一阻擋板11和第二阻擋板12，第一阻擋板11的底部和第二阻擋板12的頂部固定連接，第一阻擋板11和第二阻擋板12可以一體式制造，通過沖壓成型，也可以是通過焊接方式固定連接，但是最好保證第一阻擋板11和第二阻擋板12連接處有足夠的密封性，為了減少邊料逃離的可能性，第一阻擋板11的頂部向切刀本體2方向傾斜，盡量貼近切刀本體2，這樣在切下邊料時，防止從頂部飛離，而第二阻擋板12的底部與收集槽6遠離切刀本體2的外側壁頂部固定連接，當然，該連接最好也保持一定的密封性，阻擋罩10上與吹風嘴5對應的位置開有吹風口17，一般吹風口17開在第一阻擋板11上，而收集槽6靠近切刀本體2的外側壁最好位于切刀本體2的正下方，可以緊貼著工作臺的下邊沿，減少邊料可能逃離的縫隙。

而收集槽6最好為上大下小的倒棱臺形，使落入收集槽6的邊料不會在收集槽6內囤積。收集管7一般位于機架1的底部，充分利用機架1底部的空間，避免收集管7對現有分切機的其他部分造成干涉。

收集桶8一般在側壁上開有進風口18，進風口與收集管7相連，在收集桶8底部的中心開有抽風口13，抽風口13和抽風機9相連，收集桶8內設置圓柱形的過濾網14，盡量擴大過濾網14的面積，可以多收集邊料，同時防止邊料堵塞過濾網14，這樣就可以將吸入的邊料通過過濾網14隔離開，防止其進入抽風機9，而所有的邊料都將被收集在收集桶8內。

過濾網14可以定期更換，在過濾網14的底部設置卡圈16，而收集桶8內的底部設置卡槽15，直接將卡圈16卡入卡槽15中，實現過濾網14和收集桶8的固定連接，卡圈16一方面可以方便卡入卡槽15中，另一方面也可以對過濾網14的網體進行定型。進一步為了讓過濾網14能更加牢固的固定在卡槽15內，可以在卡槽15的內側壁設置若干的凸點，通過凸點減小卡圈16和卡槽15側壁之間的間隙，從而在卡圈16卡入卡槽15后形成過盈配合。

邊料收集機構可以安裝在現有的分切機了，對現有分切機進行改裝，而不太需要更改現有分切機的其他部件結構，在切刀本體2切下物料的邊料后吹風嘴5開始向收集槽6內吹風，將邊料向下吹，同時抽風機9開始抽風，使收集槽6內形成負壓，將邊料通過收集槽6收集后經過收集管7進入到收集桶8內，邊料被收集桶8內的過濾網14攔截，留在收集桶8內，當收集桶8收集滿后，工作人員可以方便的對邊料進行處理。

以上所述僅為本實用新型的具體實施例，但本實用新型的技術特征并不局限于此，任何本領域的技術人員在本實用新型的領域內，所作的變化或修飾皆涵蓋在本實用新型的專利范圍之中。

技術特征：

1.帶吹邊收集的分切機，包括機架(1)和設置在機架(1)上的切刀機構和邊料收集機構，所述切刀機構包括兩排分別用于切除原料兩側邊料的切刀本體(2)，其特征在于：所述邊料收集機構包括上吹風機構(3)、下收集機構和阻擋罩(10)；

所述上吹風機構(3)包括上吹風管(4)，所述上吹風管(4)設有兩個吹風嘴(5)，兩個所述吹風嘴(5)分別位于兩個所述切刀本體(2)的外側；

所述下收集機構包括收集槽(6)、收集管(7)和收集桶(8)，所述收集槽(6)有兩個，分別位于切刀本體(2)的正下方，所述收集槽(6)的底端與收集管(7)相連，所述收集管(7)還與收集桶(8)相連，所述收集桶(8)與抽風機(9)相連，所述阻擋罩(10)的底部與收集槽(6)相連，所述阻擋罩(10)的頂部高于待切物料的水平高度。

2.如權利要求1所述的帶吹邊收集的分切機，其特征在于：所述阻擋罩(10)包括第一阻擋板(11)和第二阻擋板(12)，所述第一阻擋板(11)的底部與第二阻擋板(12)的頂部連接，所述第一阻擋板(11)的頂部向切刀本體(2)方向傾斜，所述第二阻擋板(12)的底部與收集槽(6)相連，所述阻擋罩(10)上與吹風嘴(5)對應的位置開有吹風口(17)。

3.如權利要求1所述的帶吹邊收集的分切機，其特征在于：所述收集槽(6)為上大下小的倒棱臺形。

4.如權利要求1所述的帶吹邊收集的分切機，其特征在于：所述收集管(7)位于機架(1)的底部。

5.如權利要求1所述的帶吹邊收集的分切機，其特征在于：所述收集桶(8)底部的中心開有抽風口(13)，抽風機(9)與抽風口(13)相連，所述收集桶(8)內設有圓柱形的過濾網(14)，所述過濾網(14)罩在抽風口(13)上。

6.如權利要求5所述的帶吹邊收集的分切機，其特征在于：所述抽風口(13)旁的收集桶(8)的底部設有卡槽(15)，所述卡槽(15)的側壁上設有若干凸點，所述過濾網(14)的底部設有卡圈(16)，所述卡圈(16)卡入卡槽(15)內，所述凸點與卡槽(15)底部的間距大于卡圈(16)的厚度。

技術總結

本實用新型公開了帶吹邊收集的分切機，包括機架、切刀本體和邊料收集機構，邊料收集機構包括上吹風機構、下收集機構和阻擋罩；上吹風機構包括上吹風管，上吹風管設有兩個吹風嘴，兩個吹風嘴分別位于兩個切刀本體的外側；下收集機構包括收集槽、收集管和收集桶，收集槽有兩個，分別位于切刀本體的正下方，收集槽的底端與收集管相連，收集管還與收集桶相連，收集桶與抽風機相連，阻擋罩的底部與收集槽相連，阻擋罩的頂部高于待切物料的水平高度。優點是：給切除的邊料施加向下的力，加速邊料的下降，減少其飄動的時間，防止邊料隨意飄散，風力更加集中，提高風力利用效率，而下收集機構通過收集桶，可以將切下的邊料集中到一起，方便后續清理。

技術研發人員：宋云青;胡金動;高福源;周文龍;李志偉;胡明紅;方國棟;沈有良;肖祥宇;左漢才

受保護的技術使用者：浙江亞欣包裝材料有限公司

技術研發日：2020.11.04

技術公布日：2021.07.23
