1.本實用新型涉及分切機及技術領域，具體為一種牛皮紙生產用定米數分切機。

背景技術：

2.分切機是一種將寬幅紙張、云母帶或薄膜分切成多條窄幅材料的機械設備，常用于造紙機械、電線電纜云母帶及印刷包裝機械；因此在牛皮紙制造行業中也經常被使用，而在牛皮紙生產過程中常常需要對牛皮紙進行定長或定米數切割，而現有技術中的分切機未帶有這樣的結構，因此降低了其在使用過程中的實用性。鑒于此，我們提出一種牛皮紙生產用定米數分切機。

技術實現要素：

3.為了彌補以上不足，本實用新型提供了一種牛皮紙生產用定米數分切機。

4.本實用新型的技術方案是：

5.一種牛皮紙生產用定米數分切機，包括最下方的底板，所述底板頂部中心處設有輔助部件，所述輔助部件右側安裝有割斷部件；所述輔助部件包括前后對稱固定連接在所述底板上的第二支撐板，兩個第二支撐板之間轉動連接有兩個皮帶軸，兩個所述皮帶軸上安裝有若干等間距設置的傳送帶，兩個所述第二支撐板內壁位于所述傳送帶上下兩側均安裝有測速儀，前側的所述第二支撐板外壁通過螺栓固定連接有第二伺服電機，所述第二伺服電機與其中一個所述皮帶軸輸出軸同軸固定；前側的所述第二支撐板外壁上固定連接有定時器。

6.作為優選的技術方案，兩個相鄰的所述傳送帶之間設有固定環，所述固定環頂部中心處固定連接有切刀，所述固定環內部設有與前后兩個所述第二支撐板均固定連接的固定板；所述第二支撐板頂部和底部均一體成型有若干個與固定環固定連接的延伸塊，所述固定環與兩個所述皮帶軸均不接觸。

7.作為優選的技術方案，所述第二支撐板頂部固定連接有頂板。

8.作為優選的技術方案，所述割斷部件包括固定在所述頂板上的上安裝板和固定在所述第二支撐板上的下安裝板。

9.作為優選的技術方案，所述上安裝板內部開設有限位槽并在所述限位槽下方開設有與所述限位槽連通的條形孔。

10.作為優選的技術方案，所述限位槽內轉動連接有一個絲桿、滑動連接有一個活動塊，所述活動塊與所述絲桿螺紋連接，所述活動塊底部固定連接有氣缸。

11.作為優選的技術方案，所述上安裝板前側外壁上固定連接有一個驅動電機，所述驅動電機與所述絲桿同軸固定。

12.作為優選的技術方案，所述氣缸底部固定連接有割刀，所述下安裝板頂部開設有凹槽。

13.與現有技術相比，本實用新型的有益效果是：

14.本實用新型通過設置測速儀，并通過上方的測速儀測得通過傳送帶上的牛皮紙的速度，然后通過調節第二伺服電機的轉速來調節傳送帶運動的速度，使得傳送帶的速度與牛皮紙的運動速度相等，即可以減少牛皮紙與傳送帶之間的摩擦，從而對牛皮紙進行一定的保護，當牛皮紙到達割刀正下方時啟動定時器，根據所需米數除以牛皮紙運行速度可知收卷時間，當定時器達到指定時間后，停止收卷，并通過割斷部件將牛皮紙切斷即可以定長切割。

附圖說明

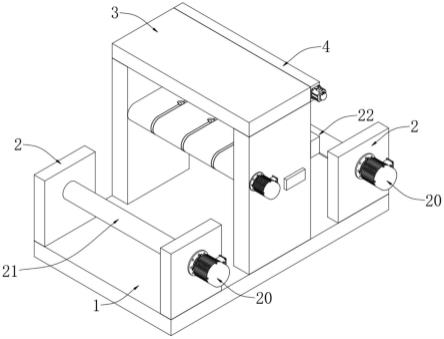

15.圖1為本實用新型的整體結構的左視圖；

16.圖2為本實用新型的整體結構的右視圖；

17.圖3為本實用新型中隔斷部件的結構示意圖；

18.圖4為本實用新型中上安裝板的截面圖；

19.圖5為本實用新型中輔助部件的結構示意圖；

20.圖6為本實用新型中傳送帶和皮帶軸的結構示意圖；

21.圖7為本實用新型中固定環及其連接部件的結構示意圖。

22.圖中各個標號的意義為：

23.底板1；第一支撐板2；第一伺服電機20；進料輥21；出料輥22；輔助部件3；第二支撐板30；頂板31；固定環32；切刀33；傳送帶34；測速儀35；定時器36；第二伺服電機37；皮帶軸38；固定板39；延伸塊390；割斷部件4；下安裝板40；凹槽41；上安裝板42；限位槽420；條形孔421；絲桿43；活動塊44；氣缸45；割刀46；驅動電機47。

具體實施方式

24.下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例?；诒緦嵱眯滦椭械膶嵤├?，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

25.在本實用新型的描述中，需要理解的是，術語“中心”、“縱向”、“橫向”、“長度”、“寬度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“豎直”、“水平”、“頂”、“底”、“內”、“外”、“順時針”、“逆時針”等指示的方位或位置關系為基于附圖所示的方位或位置關系，僅是為了便于描述本實用新型和簡化描述，而不是指示或暗示所指的設備或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本實用新型的限制。

26.請參閱圖1-7，本實用新型提供一種技術方案：

27.一種牛皮紙生產用定米數分切機，包括最下方的底板1，底板1頂部中心處設有輔助部件3，輔助部件3右側安裝有割斷部件4；輔助部件3包括前后對稱固定連接在底板1上的第二支撐板30，兩個第二支撐板30之間轉動連接有兩個皮帶軸38，兩個皮帶軸38上安裝有若干等間距設置的傳送帶34，兩個第二支撐板30內壁位于傳送帶34上下兩側均安裝有測速儀35，前側的第二支撐板30外壁通過螺栓固定連接有第二伺服電機37，第二伺服電機37與其中一個皮帶軸38輸出軸同軸固定；前側的第二支撐板30外壁上固定連接有定時器36。

28.需要補充的是，本實施例中的測速儀35采用的是非接觸式的激光測速傳感器，首

先通過上方的測速儀測得通過傳送帶34上的牛皮紙的速度，然后通過調節第二伺服電機37的轉速來調節傳送帶34運動的速度，使得傳送帶34的速度與牛皮紙的運動速度相等，即可以減少牛皮紙與傳送帶34之間的摩擦，從而對牛皮紙進行一定的保護，當牛皮紙到達割刀46正下方時啟動定時器36，根據所需米數除以牛皮紙運行速度可知收卷時間，當定時器36達到指定時間后，停止收卷，并通過割斷部件4將牛皮紙切斷即可以定長切割。

29.需要說明的是，本實施例中通過第二伺服電機37帶動皮帶軸38轉動，從而帶動傳送帶34進行轉動，而牛皮紙在傳送帶34上運動的過程中可以經過切刀33記性分切。

30.作為本實施例的優選，兩個相鄰的傳送帶34之間設有固定環32，固定環32頂部中心處固定連接有切刀33，固定環32內部設有與前后兩個第二支撐板30均固定連接的固定板39；第二支撐板30頂部和底部均一體成型有若干個與固定環32固定連接的延伸塊390，固定環32與兩個皮帶軸38均不接觸。

31.作為本實施例的優選，第二支撐板30頂部固定連接有頂板31。

32.作為本實施例的優選，割斷部件4包括固定在頂板31上的上安裝板42和固定在第二支撐板30上的下安裝板40。

33.作為本實施例的優選，上安裝板42內部開設有限位槽420并在限位槽420下方開設有與限位槽420連通的條形孔421。

34.作為本實施例的優選，限位槽420內轉動連接有一個絲桿43、滑動連接有一個活動塊44，活動塊44與絲桿43螺紋連接，活動塊44底部固定連接有氣缸45。

35.作為本實施例的優選，上安裝板42前側外壁上固定連接有一個驅動電機47，驅動電機47與絲桿43同軸固定。

36.作為本實施例的優選，氣缸45底部固定連接有割刀46，下安裝板40頂部開設有凹槽41。

37.需要說明的是，在對牛皮紙進行割斷時，由驅動電機47帶動絲桿43轉動，進而帶動活動塊44從后往前運動進而帶動割刀46從后往前運動，進而可以對牛皮紙進行切割，在活動塊44運動之前，需要通過氣缸45將位于其底部的割刀46伸至與牛皮紙接觸，即可以對牛皮紙進行切割。

38.需要補充的是，本實施例中的下安裝板40采用的是橡膠材質，配合凹槽41可以對割刀46進行很好的保護。

39.需要補充的是，底板1頂部左右兩側均前后對稱固定連接有兩個第一支撐板2，左側的兩個第一支撐板2之間轉動連接有進料輥21，右側的兩個第一支撐板2之間轉動連接有出料輥22，位于前后同側的兩個第一支撐板2上均固定連接有一個第一伺服電機20，進料輥21和出料輥22均與第一伺服電機20同軸固定。

40.本實用新型的牛皮紙生產用定米數分切機在使用時，本實施例中的測速儀35采用的是非接觸式的激光測速傳感器，首先通過上方的測速儀測得通過傳送帶34上的牛皮紙的速度，然后通過調節第二伺服電機37的轉速來調節傳送帶34運動的速度，使得傳送帶34的速度與牛皮紙的運動速度相等，即可以減少牛皮紙與傳送帶34之間的摩擦，從而對牛皮紙進行一定的保護，當牛皮紙到達割刀46正下方時啟動定時器36，根據所需米數除以牛皮紙運行速度可知收卷時間，當定時器36達到指定時間后，停止收卷，并通過割斷部件4將牛皮紙切斷即可以定長切割；通過第二伺服電機37帶動皮帶軸38轉動，從而帶動傳送帶34進行

轉動，而牛皮紙在傳送帶34上運動的過程中可以經過切刀33記性分切；在對牛皮紙進行割斷時，由驅動電機47帶動絲桿43轉動，進而帶動活動塊44從后往前運動進而帶動割刀46從后往前運動，進而可以對牛皮紙進行切割，在活動塊44運動之前，需要通過氣缸45將位于其底部的割刀46伸至與牛皮紙接觸，即可以對牛皮紙進行切割。

41.以上顯示和描述了本實用新型的基本原理、主要特征和本實用新型的優點。本行業的技術人員應該了解，本實用新型不受上述實施例的限制，上述實施例和說明書中描述的僅為本實用新型的優選例，并不用來限制本實用新型，在不脫離本實用新型精神和范圍的前提下，本實用新型還會有各種變化和改進，這些變化和改進都落入要求保護的本實用新型范圍內。本實用新型要求保護范圍由所附的權利要求書及其等效物界定。

技術特征：

1.一種牛皮紙生產用定米數分切機，包括最下方的底板(1)，其特征在于：所述底板(1)頂部中心處設有輔助部件(3)，所述輔助部件(3)右側安裝有割斷部件(4)；所述輔助部件(3)包括前后對稱固定連接在所述底板(1)上的第二支撐板(30)，兩個第二支撐板(30)之間轉動連接有兩個皮帶軸(38)，兩個所述皮帶軸(38)上安裝有若干等間距設置的傳送帶(34)，兩個所述第二支撐板(30)內壁位于所述傳送帶(34)上下兩側均安裝有測速儀(35)，前側的所述第二支撐板(30)外壁通過螺栓固定連接有第二伺服電機(37)，所述第二伺服電機(37)與其中一個所述皮帶軸(38)輸出軸同軸固定；前側的所述第二支撐板(30)外壁上固定連接有定時器(36)。2.如權利要求1所述的牛皮紙生產用定米數分切機，其特征在于：兩個相鄰的所述傳送帶(34)之間設有固定環(32)，所述固定環(32)頂部中心處固定連接有切刀(33)，所述固定環(32)內部設有與前后兩個所述第二支撐板(30)均固定連接的固定板(39)；所述第二支撐板(30)頂部和底部均一體成型有若干個與固定環(32)固定連接的延伸塊(390)，所述固定環(32)與兩個所述皮帶軸(38)均不接觸。3.如權利要求2所述的牛皮紙生產用定米數分切機，其特征在于：所述第二支撐板(30)頂部固定連接有頂板(31)。4.如權利要求3所述的牛皮紙生產用定米數分切機，其特征在于：所述割斷部件(4)包括固定在所述頂板(31)上的上安裝板(42)和固定在所述第二支撐板(30)上的下安裝板(40)。5.如權利要求4所述的牛皮紙生產用定米數分切機，其特征在于：所述上安裝板(42)內部開設有限位槽(420)并在所述限位槽(420)下方開設有與所述限位槽(420)連通的條形孔(421)。6.如權利要求5所述的牛皮紙生產用定米數分切機，其特征在于：所述限位槽(420)內轉動連接有一個絲桿(43)、滑動連接有一個活動塊(44)，所述活動塊(44)與所述絲桿(43)螺紋連接，所述活動塊(44)底部固定連接有氣缸(45)。7.如權利要求6所述的牛皮紙生產用定米數分切機，其特征在于：所述上安裝板(42)前側外壁上固定連接有一個驅動電機(47)，所述驅動電機(47)與所述絲桿(43)同軸固定。8.如權利要求6所述的牛皮紙生產用定米數分切機，其特征在于：所述氣缸(45)底部固定連接有割刀(46)，所述下安裝板(40)頂部開設有凹槽(41)。

技術總結

本實用新型公開了一種牛皮紙生產用定米數分切機，包括最下方的底板，所述底板頂部中心處設有輔助部件，所述輔助部件右側安裝有割斷部件；通過上方的測速儀測得通過傳送帶上的牛皮紙的速度，然后通過調節第二伺服電機的轉速來調節傳送帶運動的速度，使得傳送帶的速度與牛皮紙的運動速度相等，即可以減少牛皮紙與傳送帶之間的摩擦，從而對牛皮紙進行一定的保護，當牛皮紙到達割刀正下方時啟動定時器，根據所需米數除以牛皮紙運行速度可知收卷時間，當定時器達到指定時間后，停止收卷，并通過割斷部件將牛皮紙切斷即可以定長切割。斷部件將牛皮紙切斷即可以定長切割。斷部件將牛皮紙切斷即可以定長切割。

技術研發人員：王敏英 范利劍 王記英

受保護的技術使用者：張家港保稅區順強包裝材料有限公司

技術研發日：2022.01.13

技術公布日：2022/7/8
