本實用新型涉及分切機領域，具體涉及一種分切機的自動調刀機構。

背景技術：

分切機是一種將寬幅紙張、云母帶或薄膜分切成多條窄幅材料的機械設備，常用于造紙機械、電線電纜云母帶及印刷包裝機械。分切機主要運用于：云母帶、紙張、絕緣材料及薄膜分切、特別適宜于窄帶（絕緣材料、云母帶、薄膜等等）的分切。現有技術中，分切機進行調刀時需要操作員拿尺規一對一地測量對刀，且基本需要半個小時，其效率低下且精度差，又由于分切機其分切的產品種類多，且產品的規格不一，每次更換產品規格都需要重新人工對刀，生產效率低下，有待解決。

技術實現要素：

鑒于背景技術的不足，本實用新型所要解決的技術問題是提供一種分切機的自動調刀機構，可以實現高效、準確地調刀的技術效果。

為實現上述目的，本實用新型提供了如下技術方案：

分切機的自動調刀機構，包括設于機架上的上切刀軸與下切刀軸，所述上切刀軸可移動地設在所述下切刀軸的上方，所述上切刀軸上套設有上切刀，所述下切刀軸上套設有下切刀，其特征在于：所述下切刀軸的下方設有下切刀定位擺臂，所述下切刀定位擺臂鉸接在連接板上，所述連接板上設有光電感應器，所述連接板螺紋連接在絲桿上，所述絲桿的兩軸端轉動設于所述機架上且其中一端與伺服電機傳動連接。

在所述絲桿下方設有導向桿，所述連接座滑動套設在所述導向桿的外圓上。

本實用新型的這種結構，有效解決了以往調刀效率低下且精度差的技術問題，使得調刀十分方便快捷，操作員只要輸入相應的規格尺寸，下切刀定位擺臂將移動到相應的位置，將下切刀定位擺臂轉動靠在下切刀軸上，再移動下切刀使其緊靠下切刀定位擺臂，實現準確定位下切刀的技術效果，最后調節上切刀，使其靠緊下切刀，完成對刀。

附圖說明

本實用新型有如下附圖：

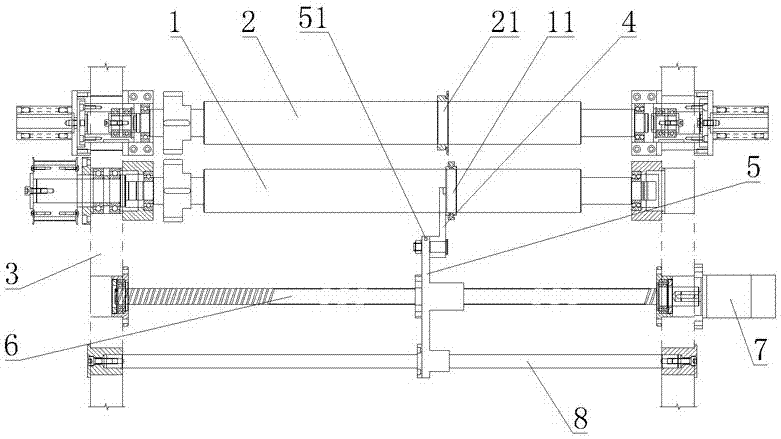

圖1為本實用新型的結構示意圖；

圖2為本實用新型的側視圖。

具體實施方式

如圖所示，分切機的自動調刀機構，包括套設有下切刀11的下切刀軸1，所述下切刀軸1上方設有上切刀軸2，上切刀軸2由氣缸推動作靠近或遠離下切刀軸1的活動，所述上切刀軸2上套設有上切刀21，所述上切刀21通過螺絲旋緊在上切刀軸2上，所述下切刀軸1的下方設有下切刀定位擺臂4，所述下切刀定位擺臂4鉸接在連接板5上，所述連接板5上設有光電感應器51。所述連接板5螺紋連接在絲桿6上，所述絲桿6的軸兩端轉動設于機架3上且右側軸端與伺服電機7傳動連接。在所述絲桿6下方設有導向桿8，所述連接座5滑動套設在所述導向桿8的外圓上。導向桿8能對連接板5進行限位并導向，使連接板5的移動更加平穩并防止其發生偏移。

調刀時，在操控屏上輸入指定的規格尺寸，啟動伺服電機7，伺服電機7驅動絲桿6轉動，絲桿6傳動連接座5在絲桿6上向右移動，當連接板5上的光電感應器51感應到紙張邊時，計算器歸零。連接板5繼續右移，當其移動量達到指定的規格尺寸時，伺服電機7停止驅動。操作員向上轉動下切刀定位擺臂4，使其靠在下切刀軸1上，再推動相應的下切刀11并使其緊靠下切刀定位擺臂4，完成第一個下切刀11的定位。再驅動伺服電機7，使其帶動連接板5右移并停留在下個規格尺寸，完成第二個下切刀11的定位，重復以上過程直到所有下切刀11完成定位，最后伺服電機7帶動絲桿6反轉，使連接板5回至初始位置。完成下切刀11的定位后，調節上切刀軸2的位置使其靠近下切刀軸1，再推動上切刀21靠緊其對應的下切刀11，完成上刀定位。整個調刀過程完畢。

綜上，該設備有效解決了以往調刀效率低下且精度差的技術問題，實現率調刀高效且精準的調刀的技術目的。

技術特征：

1.分切機的自動調刀機構，包括設于機架上的上切刀軸與下切刀軸，所述上切刀軸可移動地設在所述下切刀軸的上方，所述上切刀軸上套設有上切刀，所述下切刀軸上套設有下切刀，其特征在于：所述下切刀軸的下方設有下切刀定位擺臂，所述下切刀定位擺臂鉸接在連接板上，所述連接板上設有光電感應器，所述連接板螺紋連接在絲桿上，所述絲桿的兩軸端轉動設于所述機架上且其中一端與伺服電機傳動連接。

2.根據權利要求1所述的分切機的自動調刀機構，其特征在于：在所述絲桿下方設有導向桿，所述連接座滑動套設在所述導向桿的外圓上。

技術總結

本實用新型公開了分切機的自動調刀機構，包括設于機架上的上切刀軸與下切刀軸，所述上切刀軸可移動地設在所述下切刀軸的上方，所述上切刀軸上套設有上切刀，所述下切刀軸上套設有下切刀，其特征在于：所述下切刀軸的下方設有下切刀定位擺臂，所述下切刀定位擺臂鉸接在連接板上，所述連接板上設有光電感應器，所述連接板螺紋連接在絲桿上，所述絲桿的兩軸端轉動設于所述機架上且其中一端與伺服電機傳動連接。本實用新型可以實現快捷、準確地調刀的技術效果，有效提高生產效率。
