本實用新型涉及票據制造設備技術領域，具體為一種分切機刀軸安裝結構。

背景技術：

分切機是一種將寬幅紙張、云母帶或薄膜分切成多條窄幅材料的機械設備，常用于造紙機械、電線電纜云母帶及印刷包裝機械。分切機主要的運用于：云母帶、紙張、絕緣材料及薄膜分切、特別適宜于窄帶(絕緣材料、云母帶、薄膜等等)的分切。

但是，目前的分切機刀軸安裝比較麻煩，而且墊片復雜不穩定，不能保證刀片快速安全安裝。

技術實現要素：

本實用新型所解決的技術問題在于提供一種分切機刀軸安裝結構，以解決上述背景技術中提出的問題。

本實用新型所解決的技術問題采用以下技術方案來實現：分切機刀軸安裝結構，包括：刀軸體，所述刀軸體中部設有限制凸環，限制凸環與刀軸體一體成型，所述限制凸環外側的刀軸體上套設有安裝墊片，安裝墊片外側設有調整螺絲，所述安裝墊片外側的刀軸體上套設有防松螺帽，所述防松螺帽通過螺紋安裝在刀軸體上，所述刀軸體兩端設有限制凸臺，限制凸臺上設有安全銷孔，安全銷孔內設有安全銷，所述防松螺帽包括螺母，所述螺母安裝面上安裝有螺母墊圈，螺母墊圈與螺母安裝面之間設有蝶形彈簧墊圈，所述螺母包括螺栓孔，螺栓孔外側設有緊固工作面，螺母靠近蝶形彈簧墊圈的一端設有擋圈凸起。

所述蝶形彈簧墊圈為C型結構，蝶形彈簧墊圈中部為安裝部，安裝部兩側為支撐部，安裝部與支撐部一體成型組成C型結構的蝶形彈簧墊圈。

所述螺母與蝶形彈簧墊圈連接處設有墊圈限位凸起，蝶形彈簧墊圈卡設在墊圈限位凸起上。

所述螺母墊圈中部設有安裝孔，螺母墊圈與螺母連接處設有凹槽，凹槽兩側設有限位凸起，蝶形彈簧墊圈安裝在凹槽兩側的限位凸起內。

與現有技術相比，本實用新型的有益效果是：本實用新型通過安裝墊片初步限定刀片的位置，安裝使用非常方便，同時，可以進一步限定刀片安裝，使刀片在使用中不會發生松動，保障生產安全。

附圖說明

圖1為本實用新型的結構示意圖。

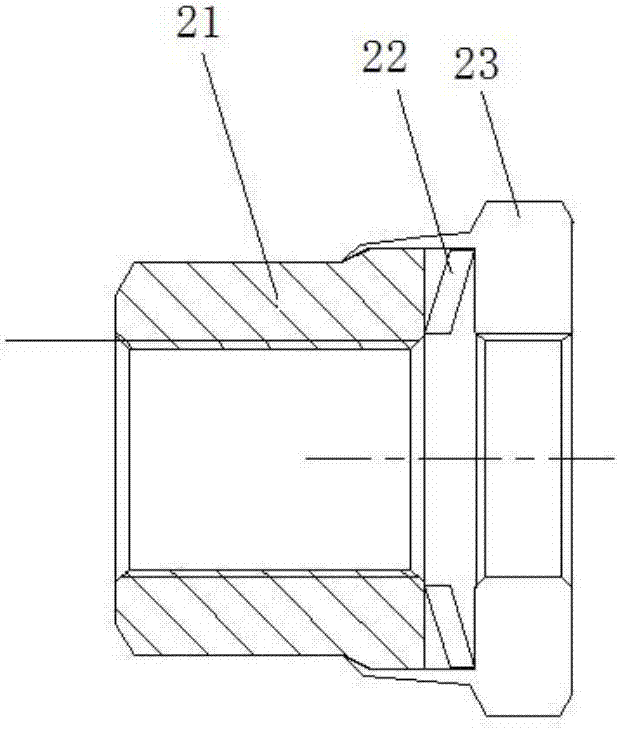

圖2為本實用新型的防松螺帽結構示意圖。

圖3為本實用新型的防松螺帽的螺母結構示意圖。

圖4為本實用新型的防松螺帽的蝶形彈簧墊圈結構示意圖。

圖5為本實用新型的防松螺帽的螺母墊圈結構示意圖。

具體實施方式

為了使本實用新型的實現技術手段、創作特征、達成目的與功效易于明白了解，下面結合具體圖示，進一步闡述本實用新型。

如圖1～5所示，分切機刀軸安裝結構，包括：刀軸體1，所述刀軸體1中部設有限制凸環5，限制凸環5與刀軸體1一體成型，所述限制凸環5外側的刀軸體1上套設有安裝墊片3，安裝墊片3外側設有調整螺絲4，所述安裝墊片3外側的刀軸體1上套設有防松螺帽2，所述防松螺帽2通過螺紋安裝在刀軸體1上，所述刀軸體1兩端設有限制凸臺8，限制凸臺8上設有安全銷孔7，安全銷孔7內設有安全銷6，所述防松螺帽2包括螺母21，所述螺母21安裝面上安裝有螺母墊圈23，螺母墊圈23與螺母21安裝面之間設有蝶形彈簧墊圈22，所述螺母21包括螺栓孔211，螺栓孔211外側設有緊固工作面212，螺母21靠近蝶形彈簧墊圈22的一端設有擋圈凸起213。

所述蝶形彈簧墊圈22為C型結構，蝶形彈簧墊圈22中部為安裝部221，安裝部221兩側為支撐部222，安裝部221與支撐部222一體成型組成C型結構的蝶形彈簧墊圈22。

所述螺母21與蝶形彈簧墊圈22連接處設有墊圈限位凸起，蝶形彈簧墊圈22卡設在墊圈限位凸起上。

所述螺母墊圈23中部設有安裝孔231，螺母墊圈23與螺母21連接處設有凹槽232，凹槽232兩側設有限位凸起233，蝶形彈簧墊圈22安裝在凹槽232兩側的限位凸起233內。

本實用新型將刀片安裝在安裝墊片3之間的刀軸體1上，通過安裝墊片3初步限定刀片的位置，安裝使用非常方便，同時，安裝墊片3外側的刀軸體1上套設有防松螺帽2，可以進一步限定刀片安裝，使刀片在使用中不會發生松動，保障生產安全，最后，刀軸體1兩端設有限制凸臺8，限制凸臺8上設有安全銷孔7，安全銷孔7內設有安全銷6，在即使刀片發生松動的情況下也不會掉落，發生傷人事故。

以上顯示和描述了本實用新型的基本原理和主要特征和本實用新型的優點。本行業的技術人員應該了解，本實用新型不受上述實施例的限制，上述實施例和說明書中描述的只是說明本實用新型的原理，在不脫離本實用新型精神和范圍的前提下，本實用新型還會有各種變化和改進，這些變化和改進都落入要求保護的本實用新型范圍內。本實用新型的要求保護范圍由所附的權利要求書及其等效物界定。

技術特征：

1.一種分切機刀軸安裝結構，包括：刀軸體，其特征在于：所述刀軸體中部設有限制凸環，限制凸環與刀軸體一體成型，所述限制凸環外側的刀軸體上套設有安裝墊片，安裝墊片外側設有調整螺絲，所述安裝墊片外側的刀軸體上套設有防松螺帽，所述防松螺帽通過螺紋安裝在刀軸體上，所述刀軸體兩端設有限制凸臺，限制凸臺上設有安全銷孔，安全銷孔內設有安全銷，所述防松螺帽包括螺母，所述螺母安裝面上安裝有螺母墊圈，螺母墊圈與螺母安裝面之間設有蝶形彈簧墊圈，所述螺母包括螺栓孔，螺栓孔外側設有緊固工作面，螺母靠近蝶形彈簧墊圈的一端設有擋圈凸起。

2.根據權利要求1所述的分切機刀軸安裝結構，其特征在于：所述蝶形彈簧墊圈為C型結構，蝶形彈簧墊圈中部為安裝部，安裝部兩側為支撐部，安裝部與支撐部一體成型組成C型結構的蝶形彈簧墊圈。

3.根據權利要求1所述的分切機刀軸安裝結構，其特征在于：所述螺母與蝶形彈簧墊圈連接處設有墊圈限位凸起，蝶形彈簧墊圈卡設在墊圈限位凸起上。

4.根據權利要求1所述的分切機刀軸安裝結構，其特征在于：所述螺母墊圈中部設有安裝孔，螺母墊圈與螺母連接處設有凹槽，凹槽兩側設有限位凸起，蝶形彈簧墊圈安裝在凹槽兩側的限位凸起內。

技術總結

本實用新型提供一種分切機刀軸安裝結構，包括：刀軸體，所述刀軸體中部設有限制凸環，限制凸環與刀軸體一體成型，所述限制凸環外側的刀軸體上套設有安裝墊片，安裝墊片外側設有調整螺絲，所述安裝墊片外側的刀軸體上套設有防松螺帽，所述防松螺帽通過螺紋安裝在刀軸體上，所述刀軸體兩端設有限制凸臺，限制凸臺上設有安全銷孔，安全銷孔內設有安全銷，所述防松螺帽包括螺母，所述螺母安裝面上安裝有螺母墊圈，螺母墊圈與螺母安裝面之間設有蝶形彈簧墊圈。本實用新型通過安裝墊片初步限定刀片的位置，安裝使用非常方便，同時，可以進一步限定刀片安裝，使刀片在使用中不會發生松動，保障生產安全。

技術研發人員：路剛;李耀;馬鄰居;張繼文

受保護的技術使用者：安徽金輝印務有限公司

文檔號碼：201720554728

技術研發日：2017.05.18

技術公布日：2017.12.22
