1.本實用新型涉及鋁箔分切機技術領域，具體為一種鋁箔分切機用多角度碎屑回收裝置。

背景技術：

2.鋁箔是一種用金屬鋁直接壓延成薄片的燙印材料，其燙印效果與純銀箔燙印的效果相似，故又稱假銀箔。由于鋁的質地柔軟、延展性好，具有銀白色的光澤，如果將壓延后的薄片，用硅酸鈉等物質裱在膠版紙上制成鋁箔片，還可進行印刷。但鋁箔本身易氧化而顏色變暗，摩擦、觸摸等都會掉色，因此不適用于長久保存的書刊封面等的燙印。

3.鋁箔在使用的時候需要用鋁箔分切機進行裁切后繼續進行后續加工，但是在鋁箔裁切的過程中會產生一些鋁箔的碎屑以及廢料?，F(xiàn)有技術中對于鋁箔的碎屑和廢料只是進行簡單的收集，或者在固定位置對其進行收集，但是鋁箔在切割的過程中產生碎屑以及廢料的可能不僅僅存在于固定的位置，使用現有技術中的技術手段進行收集的時候無法有效的對所有碎屑以及廢料進行收集?？赡軙斐稍O(shè)備故障，增加企業的生產成本，加大了工作人員的勞動強度。

技術實現要素：

4.本實用新型的目的在于提供一種鋁箔分切機用多角度碎屑回收裝置，以解決上述背景技術中提出現有技術中對于鋁箔的碎屑和廢料只是進行簡單的收集，或者在固定位置對其進行收集，但是鋁箔在切割的過程中產生碎屑以及廢料的可能不僅僅存在于固定的位置，使用現有技術中的技術手段進行收集的時候無法有效的對所有碎屑以及廢料進行收集?？赡軙斐稍O(shè)備故障，增加企業的生產成本，加大了工作人員的勞動強度的問題。

5.為實現上述目的，本實用新型提供如下技術方案：

6.一種鋁箔分切機用多角度碎屑回收裝置，包括抽風風機，所述抽風風機通過套筒連接有圓型等距管路，所述圓型等距管路上側分別對稱連接有第一支管和第二支管，所述第一支管和第二支管下側分別連接有l(wèi)型擋板，所述l型擋板下側連接有中間擋板，所述圓型等距管路右側設置有安裝座，所述安裝座右側安裝有電機，所述電機與圓型等距管路通過傳動齒輪進行連接。

7.進一步而言，所述安裝座的右側沿圓型等距管路的軸向設置有兩個定位塊。

8.進一步而言，所述抽風風機與電機分別與外部電源電性連接。

9.進一步而言，所述第一支管和第二支管距離圓型等距管路中心位置距離相等。

10.進一步而言，所述第一支管下側的l型擋板和第二支管下側的l型擋板靠近圓型等距管路中心的一端呈半圓狀，所述兩個l型擋板之間呈圓孔狀。

11.進一步而言，所述定位塊之間的夾角為60°。

12.與現有技術相比，本實用新型的有益效果是：

13.1、圓型等距管路、第一支管和第二支管均為圓管，第一支管和第二支管距離圓型

等距管路中心位置距離相等。第一支管下側的l型擋板和第二支管下側的l型擋板靠近圓型等距管路中心的一端呈半圓狀，兩個l型擋板之間呈圓孔狀。通過l型擋板和中間擋板的作用有效的改善了第二支管下端無負壓的現象，第二支管口無法產生吸力的缺陷，并可保證第一支管和第二支管縱向速度一致，吸力均勻。

14.2、安裝座的右側沿圓型等距管路的軸向設置有兩個定位塊，定位塊之間的夾角為60°。電機在傳動齒輪的作用下可以帶動圓型等距管路在60°的夾角內部進行旋轉，有效的增加了收集碎屑的范圍，保證了加工環境的同時減少了設備因為碎屑和廢料產生的故障，降低了企業的生產成本。

附圖說明

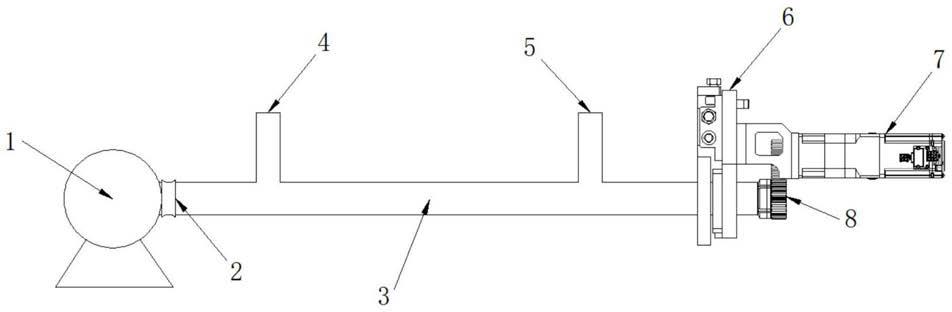

15.圖1為本實用新型的整體結構示意圖；

16.圖2為本實用新型的圓型等距管路剖面結構示意圖；

17.圖3為本實用新型的l型擋板結構俯視圖；

18.圖中：1?抽風風機、2?套筒、3?圓型等距管路、4?第一支管、5?第二支管、6?安裝座、7?電機、8?傳動齒輪、9?l型擋板、10?中間擋板。

具體實施方式

19.下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例?；诒緦嵱眯滦椭械膶嵤├?，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

20.請參閱圖1?3，本實用新型提供一種技術方案：

21.一種鋁箔分切機用多角度碎屑回收裝置，包括抽風風機1，所述抽風風機1通過套筒2連接有圓型等距管路3，所述圓型等距管路3上側分別對稱連接有第一支管4和第二支管5，所述第一支管4和第二支管5下側分別連接有l(wèi)型擋板9，所述l型擋板9下側連接有中間擋板10，所述圓型等距管路3右側設置有安裝座6，所述安裝座6右側安裝有電機7，所述電機7與圓型等距管路3通過傳動齒輪8進行連接。

22.本實用新型中，所述安裝座6的右側沿圓型等距管路3的軸向設置有兩個定位塊。

23.本實用新型中，所述抽風風機1與電機7分別與外部電源電性連接。

24.如圖2所示，本實用新型中，所述第一支管4和第二支管5距離圓型等距管路3中心位置距離相等。

25.如圖3所示，本實用新型中，所述第一支管4下側的l型擋板9和第二支管5下側的l型擋板9靠近圓型等距管路3中心的一端呈半圓狀，所述兩個l型擋板9之間呈圓孔狀。

26.本實用新型中，所述定位塊之間的夾角為60°。

27.工作原理：

28.在使用的時候，首先將整個裝置安裝在鋁箔分切機的下方，具體為鋁箔分切機的切割刀具下方。將抽風風機1與電機7分別和外部電源電性連接，圓型等距管路3在電機7通過傳動齒輪8的帶動下可以進行旋轉，同時安裝座6上的定位孔保證圓型等距管路3只能在定位塊夾角的60°范圍內進行軸向旋轉。圓型等距管路3與抽風風機1通過套筒2進行連接，

可以保證在旋轉的同時圓型等距管路3持續進行對碎屑和廢料的收集作用。圓型等距管路3、第一支管4和第二支管5均為圓管，第一支管4和第二支管5距離圓型等距管路3中心位置距離相等。第一支管4下側的l型擋板9和第二支管5下側的l型擋板9靠近圓型等距管路3中心的一端呈半圓狀，兩個l型擋板9之間呈圓孔狀。通過l型擋板9和中間擋板10的作用有效的改善了第二支管5下端無負壓的現象，第二支管5口無法產生吸力的缺陷，并可保證第一支管4和第二支管5縱向速度一致，吸力均勻。

29.對于本領域技術人員而言，顯然本實用新型不限于上述示范性實施例的細節，而且在不背離本實用新型的精神或基本特征的情況下，能夠以其他的具體形式實現本實用新型。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本實用新型的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本實用新型內，不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。

30.以上所述，僅為本實用新型較佳的具體實施方式，但本實用新型的保護范圍并不局限于此，任何熟悉本技術領域的技術人員在本實用新型揭露的技術范圍內，根據本實用新型的技術方案及其實用新型構思加以等同替換或改變，都應涵蓋在本實用新型的保護范圍之內。

技術特征：

1.一種鋁箔分切機用多角度碎屑回收裝置，包括抽風風機(1)，其特征在于：所述抽風風機(1)通過套筒(2)連接有圓型等距管路(3)，所述圓型等距管路(3)上側分別對稱連接有第一支管(4)和第二支管(5)，所述第一支管(4)和第二支管(5)下側分別連接有l(wèi)型擋板(9)，所述l型擋板(9)下側連接有中間擋板(10)，所述圓型等距管路(3)右側設置有安裝座(6)，所述安裝座(6)右側安裝有電機(7)，所述電機(7)與圓型等距管路(3)通過傳動齒輪(8)進行連接。2.根據權利要求1所述的一種鋁箔分切機用多角度碎屑回收裝置，其特征在于：所述安裝座(6)的右側沿圓型等距管路(3)的軸向設置有兩個定位塊。3.根據權利要求1所述的一種鋁箔分切機用多角度碎屑回收裝置，其特征在于：所述抽風風機(1)與電機(7)分別與外部電源電性連接。4.根據權利要求1所述的一種鋁箔分切機用多角度碎屑回收裝置，其特征在于：所述第一支管(4)和第二支管(5)距離圓型等距管路(3)中心位置距離相等。5.根據權利要求1所述的一種鋁箔分切機用多角度碎屑回收裝置，其特征在于：所述第一支管(4)下側的l型擋板(9)和第二支管(5)下側的l型擋板(9)靠近圓型等距管路(3)中心的一端呈半圓狀，所述兩個l型擋板(9)之間呈圓孔狀。6.根據權利要求2所述的一種鋁箔分切機用多角度碎屑回收裝置，其特征在于：所述定位塊之間的夾角為60°。

技術總結

本實用新型公開了一種鋁箔分切機用多角度碎屑回收裝置，包括抽風風機，所述抽風風機通過套筒連接有圓型等距管路，所述圓型等距管路上側分別對稱連接有第一支管和第二支管，所述第一支管和第二支管下側分別連接有L型擋板，所述L型擋板下側連接有中間擋板，所述圓型等距管路右側設置有安裝座，所述安裝座右側安裝有電機，所述電機與圓型等距管路通過傳動齒輪進行連接。第一支管下側的L型擋板和第二支管下側的L型擋板靠近圓型等距管路中心的一端呈半圓狀，兩個L型擋板之間呈圓孔狀。通過L型擋板和中間擋板的作用有效的改善了第二支管下端無負壓的現象，第二支管口無法產生吸力的缺陷，并可保證第一支管和第二支管縱向速度一致，吸力均勻。吸力均勻。吸力均勻。

技術研發人員：李會榮 劉躍 馬書元

受保護的技術使用者：陜西國防工業職業技術學院

技術研發日：2021.02.11

技術公布日：2021/9/28
