1.本實用新型涉及生料帶生產技術領域，尤其涉及一種具有接料功能的生料帶分卷機。

背景技術：

2.生料帶是水暖安裝中常用的一種輔助用品，用于管件連接處，增強管道連接處的密閉性。它是一種新穎理想的密封材料，由于其無毒、無味、優良的密封性、絕緣性、耐腐性，被廣泛地應用于水處理、天然氣、化工、塑料、電子工程等領域。而生料帶分卷機是生產生料帶過程中的重要設備，目前，生料帶分卷機在目前的行業的應用中存在著不足和缺點。目前的生料帶分卷機在制備生料帶的過程中會殘留部分未使用到的原材料，而在現有技術中，大多都是直接地將這些殘留的原材料排出，這就會造成了大量原材料資源的浪費，現有的生料帶分卷機不具備接料的功能，從而無法將這些殘留的原材料接住收集起來。因此，針對這一問題，需要對其進行改進，為此，我們提出了一種具有接料功能的生料帶分卷機。

技術實現要素：

3.本實用新型的目的是為了解決現有技術中存在的現有的生料帶分卷機不具備接料的功能，無法將殘留的原材料接住收集起來，會造成原材料資源的浪費的缺點，而提出的一種具有接料功能的生料帶分卷機。

4.為了實現上述目的，本實用新型采用了如下技術方案：

5.設計一種具有接料功能的生料帶分卷機，包括分卷機機體和儲料桶，所述儲料桶設置在所述分卷機機體的一側，所述分卷機機體上通過轉軸可轉動地驅動連接有收卷筒，所述分卷機機體上固定連接有輸料通道，所述分卷機機體上分別通過轉軸可轉動地驅動連接有若干個導輥，且若干個所述導輥之間相互交錯排列，所述儲料桶、若干個所述導輥以及所述收卷筒上連接有生料帶，所述儲料桶的內部設置有攪拌機構，所述儲料桶的內底部上開設有若干個出料口，且若干個所述出料口呈環形均勻地排列在所述儲料桶的內底部上，所述儲料桶下底面的兩側均分別固定連接有限位機構，兩個所述限位機構之間固定連接有接料盒，且所述接料盒位于若干個所述出料口的正下方。

6.優選的，所述攪拌機構包括電機，所述電機固定連接在所述儲料桶下底面的中部位置，所述電機的輸出軸一端可轉動地貫穿至所述儲料桶的內部并固定連接有攪拌軸，所述攪拌軸上均勻地固定連接有多個攪拌桿。

7.優選的，所述限位機構包括連接板和滑槽，所述連接板固定連接在所述接料盒上，所述滑槽開設在所述儲料桶外側壁的底部位置上，所述連接板一側固定連接有滑塊，且所述滑塊滑動設置在所述滑槽內，所述滑槽內側壁的上部位置開設有螺紋孔，所述連接板上貫穿設置有螺紋桿，且所述螺紋桿的一端貫穿所述滑塊并螺紋連接在所述螺紋孔內，所述螺紋桿另一端固定連接有旋鈕。

8.優選的，所述連接板為l型結構件。

9.優選的，若干個所述出料口均為弧形結構設置，且若干個所述出料口的內側壁為漏斗狀結構設置。

10.本實用新型提出的一種具有接料功能的生料帶分卷機，有益效果在于：該具有接料功能的生料帶分卷機設計有限位機構和接料盒，通過連接板、滑槽、螺紋孔、滑塊、螺紋桿、旋鈕的設置，從而能夠快速方便地將接料盒限位固定在儲料桶的下端，使得接料盒可以更加方便地將殘留的原材料接住收集起來，能夠有效地避免了在生產生料帶的過程中出現過多的原材料資源的浪費，而且，本設計也能夠方便地將接料盒從儲料桶上拆下，從而方便了取料過程。

附圖說明

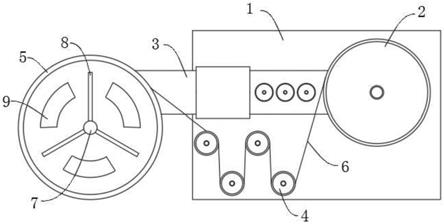

11.圖1為本實用新型提出的一種具有接料功能的生料帶分卷機的結構示意圖。

12.圖2為圖1中的部分結構示意圖。

13.圖3為圖2中的a部結構放大示意圖。

14.圖中：分卷機機體1、收卷筒2、輸料通道3、導輥4、儲料桶5、生料帶6、攪拌軸7、攪拌桿8、出料口9、電機10、接料盒11、限位機構12、連接板121、滑槽122、螺紋孔123、滑塊124、螺紋桿125、旋鈕126。

具體實施方式

15.下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。

16.實施例1

17.參照?qǐng)D1?3，一種具有接料功能的生料帶分卷機，包括分卷機機體1和儲料桶5，儲料桶5設置在分卷機機體1的一側，分卷機機體1上通過轉軸可轉動地驅動連接有收卷筒2，分卷機機體1上固定連接有輸料通道3，分卷機機體1上分別通過轉軸可轉動地驅動連接有若干個導輥4，且若干個導輥4之間相互交錯排列，儲料桶5、若干個導輥4以及收卷筒2上連接有生料帶6，儲料桶5的內部設置有攪拌機構，儲料桶5的內底部上開設有若干個出料口9，且若干個出料口9呈環形均勻地排列在儲料桶5的內底部上，若干個出料口9均為弧形結構設置，且若干個出料口9的內側壁為漏斗狀結構設置，儲料桶5是用來儲存生產生料帶6所用到的原材料的，而在生料帶6的生產制備過程中，會殘留部分原材料，而通過若干個出料口9的設置，從而能夠?qū)⑦@些殘留的原材料排出。

18.儲料桶5下底面的兩側均分別固定連接有限位機構12，兩個限位機構12之間固定連接有接料盒11，且接料盒11位于若干個出料口9的正下方，通過限位機構12，能夠使得接料盒11限位固定在儲料桶5的下端，而從若干個出料口9排出的殘留的原材料就都會落到接料盒11中，從而能夠?qū)⑦@些殘留的原材料接住收集起來，能夠避免了在生產生料帶的過程中出現過多的原材料資源的浪費。

19.實施例2

20.參照?qǐng)D1?2，作為本實用新型的另一優選實施例，與實施例1的區別在于，攪拌機構包括電機10，電機10固定連接在儲料桶5下底面的中部位置，電機10的輸出軸一端可轉動地

貫穿至儲料桶5的內部并固定連接有攪拌軸7，攪拌軸7上均勻地固定連接有多個攪拌桿8，電機10通過導線與外置供電裝置連接，且導線上固定連接有控制電機10運行的開關，通過啟動電機10，電機10帶動攪拌軸7，攪拌軸7帶動多個攪拌桿8轉動，不僅能夠?qū)?chǔ)料桶5內的原材料進行攪拌混合，而且能夠使得殘留的原材料可以更加快速容易地從若干個出料口9中排出。

21.實施例3

22.參照?qǐng)D2?3，作為本實用新型的另一優選實施例，與實施例1的區別在于，限位機構12包括連接板121和滑槽122，連接板121固定連接在接料盒11上，連接板121為l型結構件。

23.滑槽122開設在儲料桶5外側壁的底部位置上，連接板121一側固定連接有滑塊124，且滑塊124滑動設置在滑槽122內，滑槽122內側壁的上部位置開設有螺紋孔123，連接板121上貫穿設置有螺紋桿125，且螺紋桿125的一端貫穿滑塊124并螺紋連接在螺紋孔123內，螺紋桿125另一端固定連接有旋鈕126，通過連接板121、滑槽122、螺紋孔123、滑塊124、螺紋桿125、旋鈕126的設置，從而能夠快速方便地將接料盒11限位固定在儲料桶5的下端，使得接料盒11可以更加方便地將殘留的原材料接住收集起來，能夠有效地避免了在生產生料帶的過程中出現過多的原材料資源的浪費，而且，本設計也能夠方便地將接料盒11從儲料桶5上拆下，從而方便了取料過程。

24.以上所述，僅為本實用新型較佳的具體實施方式，但本實用新型的保護范圍并不局限于此，任何熟悉本技術領域的技術人員在本實用新型揭露的技術范圍內，根據本實用新型的技術方案及其實用新型構思加以等同替換或改變，都應涵蓋在本實用新型的保護范圍之內。

技術特征：

1.一種具有接料功能的生料帶分卷機，包括分卷機機體(1)和儲料桶(5)，所述儲料桶(5)設置在所述分卷機機體(1)的一側，所述分卷機機體(1)上通過轉軸可轉動地驅動連接有收卷筒(2)，所述分卷機機體(1)上固定連接有輸料通道(3)，所述分卷機機體(1)上分別通過轉軸可轉動地驅動連接有若干個導輥(4)，且若干個所述導輥(4)之間相互交錯排列，所述儲料桶(5)、若干個所述導輥(4)以及所述收卷筒(2)上連接有生料帶(6)，其特征在于，所述儲料桶(5)的內部設置有攪拌機構，所述儲料桶(5)的內底部上開設有若干個出料口(9)，且若干個所述出料口(9)呈環形均勻地排列在所述儲料桶(5)的內底部上，所述儲料桶(5)下底面的兩側均分別固定連接有限位機構(12)，兩個所述限位機構(12)之間固定連接有接料盒(11)，且所述接料盒(11)位于若干個所述出料口(9)的正下方。2.根據權利要求1所述的一種具有接料功能的生料帶分卷機，其特征在于，所述攪拌機構包括電機(10)，所述電機(10)固定連接在所述儲料桶(5)下底面的中部位置，所述電機(10)的輸出軸一端可轉動地貫穿至所述儲料桶(5)的內部并固定連接有攪拌軸(7)，所述攪拌軸(7)上均勻地固定連接有多個攪拌桿(8)。3.根據權利要求1所述的一種具有接料功能的生料帶分卷機，其特征在于，所述限位機構(12)包括連接板(121)和滑槽(122)，所述連接板(121)固定連接在所述接料盒(11)上，所述滑槽(122)開設在所述儲料桶(5)外側壁的底部位置上，所述連接板(121)一側固定連接有滑塊(124)，且所述滑塊(124)滑動設置在所述滑槽(122)內，所述滑槽(122)內側壁的上部位置開設有螺紋孔(123)，所述連接板(121)上貫穿設置有螺紋桿(125)，且所述螺紋桿(125)的一端貫穿所述滑塊(124)并螺紋連接在所述螺紋孔(123)內，所述螺紋桿(125)另一端固定連接有旋鈕(126)。4.根據權利要求3所述的一種具有接料功能的生料帶分卷機，其特征在于，所述連接板(121)為l型結構件。5.根據權利要求1所述的一種具有接料功能的生料帶分卷機，其特征在于，若干個所述出料口(9)均為弧形結構設置，且若干個所述出料口(9)的內側壁為漏斗狀結構設置。

技術總結

本實用新型涉及生料帶生產技術領域，尤其是一種具有接料功能的生料帶分卷機，包括分卷機機體和儲料桶，儲料桶設置在分卷機機體的一側，分卷機機體上通過轉軸可轉動地驅動連接有收卷筒，分卷機機體上固定連接有輸料通道，分卷機機體上分別通過轉軸可轉動地驅動連接有若干個導輥，儲料桶、若干個導輥以及收卷筒上連接有生料帶，儲料桶的內部設置有攪拌機構，儲料桶的內底部上開設有若干個出料口，儲料桶下底面的兩側均分別固定連接有限位機構，兩個限位機構之間固定連接有接料盒，且接料盒位于若干個出料口的正下方。該具有接料功能的生料帶分卷機能夠方便地進行接料和取料，操作簡單，使用方面，實用性強。實用性強。實用性強。

技術研發人員：孫立東

受保護的技術使用者：杭州福沃塑膠制品有限公司

技術研發日：2020.12.10

技術公布日：2021/10/8
