1.本實用新型涉及一種鋁粉高效回收裝置，特別是涉及一種電池鋁箔分切機用鋁粉高效回收裝置，屬于回收裝置技術領域。

背景技術：

2.電池鋁箔分切機，是用來對鋁箔分切成不同寬度的小卷，鋁箔在分切過程中會產生鋁粉，這些鋁粉會在空氣中飄蕩，被人體吸入時，會對人體造成傷害，同時飄蕩在空氣中的鋁粉也會對環境造成污染。

3.而現有的電池鋁箔分切機用鋁粉高效回收裝置，不能有效的防止鋁粉在空氣中飄蕩，回收效率低。

技術實現要素：

4.本實用新型的主要目的是為了解決不能有效的防止鋁粉在空氣中飄蕩，回收效率低的問題，而提供一種電池鋁箔分切機用鋁粉高效回收裝置，從而達到能有效的防止鋁粉在空氣中飄蕩，回收效率高的目的。

5.本實用新型的目的可以通過采用如下技術方案達到：

6.一種電池鋁箔分切機用鋁粉高效回收裝置，包括集粉箱，所述集粉箱的正面安裝有機體門，所述機體門上安裝有第一握把，所述集粉箱的一側安裝有吸粉箱，所述吸粉箱通過進氣管連接所述集粉箱，所述進氣管的一側安裝有進氣口，所述進氣管的底部開設有出粉口，所述出粉口的一端安裝有第二過濾布，所述吸粉箱的內部安裝有鋁粉收集箱。

7.優選的，所述吸粉箱的一側開設有進車口。

8.優選的，所述鋁粉收集箱的底部安裝有萬向輪，所述鋁粉收集箱的一側安裝有擋板，所述擋板的頂部安裝有第二握把。

9.優選的，所述吸粉箱的內部開設有滑槽，所述鋁粉收集箱上安裝有滑塊。

10.優選的，所述吸粉箱的正面安裝有機體門，所述機體門上安裝有第一握把。

11.優選的，所述集粉箱的底部安裝有萬向輪。

12.優選的，所述集粉箱的背面安裝有操作面板。

13.優選的，所述吸粉箱的頂部安裝有出氣口，所述出氣口的一端安裝有第二風機。

14.優選的，所述吸粉箱的內部安裝有第一過濾布。

15.優選的，所述進氣管設置為圓柱形的進氣管。

16.本實用新型的有益技術效果：按照本實用新型的電池鋁箔分切機用鋁粉高效回收裝置，通過設置集粉箱能夠?qū)⒎智袡C(jī)罩在里面，能夠有效地防止分切鋁箔時鋁粉在空氣中飄蕩吸入人體中，通過第一風機能夠提高空氣流速，提高吸粉的效率，通過設置鋁粉收集箱能夠收集分切鋁箔時產生的鋁粉。

附圖說明

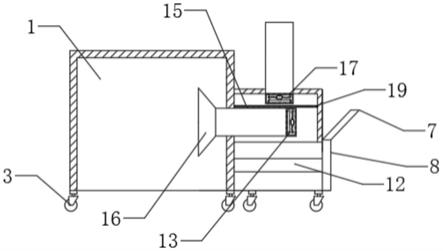

17.圖1為按照本實用新型的電池鋁箔分切機用鋁粉高效回收裝置的一優選實施例的整體結構示意圖；

18.圖2為按照本實用新型的電池鋁箔分切機用鋁粉高效回收裝置的一優選實施例的整體結構后視圖；

19.圖3為按照本實用新型的電池鋁箔分切機用鋁粉高效回收裝置的一優選實施例的進氣管結構示意圖；

20.圖4為按照本實用新型的電池鋁箔分切機用鋁粉高效回收裝置的一優選實施例的鋁粉收集箱結構示意圖；

21.圖5為按照本實用新型的電池鋁箔分切機用鋁粉高效回收裝置的一優選實施例的吸粉箱結構示意圖；

22.圖6為按照本實用新型的電池鋁箔分切機用鋁粉高效回收裝置的一優選實施例的吸粉箱內部結構示意圖。

23.圖中：1

?

集粉箱，2

?

機體門，3

?

萬向輪，4

?

第一握把，5

?

出氣口，6

?

吸粉箱，7

?

第二握把，8

?

擋板，9

?

滑塊，10

?

鋁粉收集箱，11

?

操作面板，12

?

滑槽，13

?

第一風機，14

?

出粉口，15

?

進氣管，16

?

進氣口，17

?

第二風機，18

?

進車口，19

?

第一濾布，20

?

第二濾布。

具體實施方式

24.為使本領域技術人員更加清楚和明確本實用新型的技術方案，下面結合實施例及附圖對本實用新型作進一步詳細的描述，但本實用新型的實施方式不限于此。

25.如圖1?圖6所示，本實施例提供的電池鋁箔分切機用鋁粉高效回收裝置，包括集粉箱1，集粉箱1的正面安裝有機體門2，機體門2上安裝有第一握把4，集粉箱1的一側安裝有吸粉箱6，吸粉箱6通過進氣管15連接集粉箱1，進氣管15的一側安裝有進氣口16，進氣管15的底部開設有出粉口14，出粉口14的一端安裝有第二過濾布20，吸粉箱6的內部安裝有鋁粉收集箱10。通過設置集粉箱1能夠?qū)⒎智袡C(jī)罩在里面，能夠有效地防止分切鋁箔時鋁粉在空氣中飄蕩吸入人體中，通過第一風機13能夠提高空氣流速，提高吸粉的效率，通過設置鋁粉收集箱10能夠收集分切鋁箔時產生的鋁粉，通過設置第二過濾布20能夠防止鋁粉進入第一風機13，第二濾布20隔絕的鋁粉，通過出粉口14進入鋁粉收料箱10。

26.在本實施例中，如圖4和圖5所示，吸粉箱6的一側開設有進車口18，鋁粉收集箱10的底部安裝有萬向輪3，鋁粉收集箱10的一側安裝有擋板8，擋板8的頂部安裝有第二握把7，吸粉箱6的內部開設有滑槽12，鋁粉收集箱10上安裝有滑塊9，吸粉箱6的正面安裝有機體門2，機體門2上安裝有第一握把4?；瑝K9與滑槽12滑動連接便于安裝和拆卸鋁粉收集箱10，鋁粉收集箱10的底部安裝有萬向輪3能夠便于移動鋁粉收集箱10，通過設置擋板8能夠防止鋁粉從進車口18飄出。

27.在本實施例中，如圖1所示，集粉箱1的底部安裝有萬向輪3，集粉箱1的背面安裝有操作面板11。集粉箱1的底部安裝有萬向輪3，能夠便于移動集粉箱1，集粉箱1的背面安裝有操作面板11，能夠便于操作回收裝置。

28.在本實施例中，如圖6所示，吸粉箱6的頂部安裝有出氣口5，出氣口5的一端安裝有第二風機17，吸粉箱6的內部安裝有第一過濾布19，進氣管15設置為圓柱形的進氣管。進氣

管15設置為圓柱形的進氣管能夠減小空氣阻力，從而提高回收效率，出氣口5的一端安裝有第二風機17，通過設置第二風機17能夠增加空氣流速提高回收效率，通過設置第一過濾布19能夠防止鋁粉從出氣口5流入到空氣中。

29.在本實施例中，如圖1?圖6所示，本實施例提供的一種電池鋁箔分切機用鋁粉高效回收裝置的工作過程如下：

30.步驟1：將機體門2打開，移動集粉箱1，將鋁粉分切裝置罩在里面，關閉機體門2；

31.步驟2：通過操作面板11，啟動回收裝置，第一風機13啟動，通過進氣管15吸收鋁粉，通過第二過濾布20過濾鋁粉，過濾完成的鋁粉通過出粉口14進入鋁粉收集箱10；

32.步驟3：第二風機17啟動，將過濾完成的氣體排出吸粉箱6；

33.步驟4：移動鋁粉收集箱10將收集完的鋁粉運送出去。

34.綜上所述，在本實施例中，按照本實施例的電池鋁箔分切機用鋁粉高效回收裝置，通過設置集粉箱1能夠?qū)⒎智袡C(jī)罩在里面，能夠有效地防止分切鋁箔時鋁粉在空氣中飄蕩吸入人體中，通過第一風機13能夠提高空氣流速，提高吸粉的效率，通過設置鋁粉收集箱10能夠收集分切鋁箔時產生的鋁粉，通過設置第二過濾布20能夠防止鋁粉進入第一風機13，第二濾布20隔絕的鋁粉，通過出粉口14進入鋁粉收料箱10。滑塊9與滑槽12滑動連接便于安裝和拆卸鋁粉收集箱10，鋁粉收集箱10的底部安裝有萬向輪3能夠便于移動鋁粉收集箱10，通過設置擋板8能夠防止鋁粉從進車口18飄出，集粉箱1的底部安裝有萬向輪3，能夠便于移動集粉箱1，集粉箱1的背面安裝有操作面板11，能夠便于操作回收裝置，進氣管15設置為圓柱形的進氣管能夠減小空氣阻力，從而提高回收效率，出氣口5的一端安裝有第二風機17，通過設置第二風機17能夠增加空氣流速提高回收效率，通過設置第一過濾布19能夠防止鋁粉從出氣口5流入到空氣中。

35.以上所述，僅為本實用新型進一步的實施例，但本實用新型的保護范圍并不局限于此，任何熟悉本技術領域的技術人員在本實用新型所公開的范圍內，根據本實用新型的技術方案及其構思加以等同替換或改變，都屬于本實用新型的保護范圍。

技術特征：

1.一種電池鋁箔分切機用鋁粉高效回收裝置，其特征在于，包括集粉箱(1)，所述集粉箱(1)的正面安裝有機體門(2)，所述機體門(2)上安裝有第一握把(4)，所述集粉箱(1)的一側安裝有吸粉箱(6)，所述吸粉箱(6)通過進氣管(15)連接所述集粉箱(1)，所述進氣管(15)的一側安裝有進氣口(16)，所述進氣管(15)的底部開設有出粉口(14)，所述出粉口(14)的一端安裝有第二過濾布(20)，所述吸粉箱(6)的內部安裝有鋁粉收集箱(10)。2.根據權利要求1所述的一種電池鋁箔分切機用鋁粉高效回收裝置，其特征在于，所述吸粉箱(6)的一側開設有進車口(18)。3.根據權利要求1所述的一種電池鋁箔分切機用鋁粉高效回收裝置，其特征在于，所述鋁粉收集箱(10)的底部安裝有萬向輪(3)，所述鋁粉收集箱(10)的一側安裝有擋板(8)，所述擋板(8)的頂部安裝有第二握把(7)。4.根據權利要求3所述的一種電池鋁箔分切機用鋁粉高效回收裝置，其特征在于，所述吸粉箱(6)的內部開設有滑槽(12)，所述鋁粉收集箱(10)上安裝有滑塊(9)。5.根據權利要求1所述的一種電池鋁箔分切機用鋁粉高效回收裝置，其特征在于，所述吸粉箱(6)的正面安裝有機體門(2)，所述機體門(2)上安裝有第一握把(4)。6.根據權利要求1所述的一種電池鋁箔分切機用鋁粉高效回收裝置，其特征在于，所述集粉箱(1)的底部安裝有萬向輪(3)。7.根據權利要求1所述的一種電池鋁箔分切機用鋁粉高效回收裝置，其特征在于，所述集粉箱(1)的背面安裝有操作面板(11)。8.根據權利要求1所述的一種電池鋁箔分切機用鋁粉高效回收裝置，其特征在于，所述吸粉箱(6)的頂部安裝有出氣口(5)，所述出氣口(5)的一端安裝有第二風機(17)。9.根據權利要求1所述的一種電池鋁箔分切機用鋁粉高效回收裝置，其特征在于，所述吸粉箱(6)的內部安裝有第一過濾布(19)。10.根據權利要求1所述的一種電池鋁箔分切機用鋁粉高效回收裝置，其特征在于，所述進氣管(15)設置為圓柱形的進氣管。

技術總結

本實用新型公開了一種電池鋁箔分切機用鋁粉高效回收裝置，屬于回收裝置技術領域，包括集粉箱，集粉箱的正面安裝有機體門，機體門上安裝有第一握把，集粉箱的一側安裝有吸粉箱，吸粉箱通過進氣管連接集粉箱，進氣管的一側安裝有進氣口，進氣管的底部開設有出粉口，出粉口的一端安裝有第二過濾布，吸粉箱的內部安裝有鋁粉收集箱。本實用新型通過設置集粉箱能夠?qū)⒎智袡C(jī)罩在里面，能夠有效地防止分切鋁箔時鋁粉在空氣中飄蕩吸入人體中，通過第一風機能夠提高空氣流速，提高吸粉的效率，通過設置鋁粉收集箱能夠收集分切鋁箔時產生的鋁粉。置鋁粉收集箱能夠收集分切鋁箔時產生的鋁粉。置鋁粉收集箱能夠收集分切鋁箔時產生的鋁粉。
