本實用新型涉及分切機技術領域，具體為一種pla生物降解淋膜紙專用分切機。

背景技術：

淋膜紙就是將塑料粒子通過流延機涂覆在紙張表面的復合材料，主要特點就是此復合材料可以防油、防水和熱合，淋膜紙一般需要經過分切機切割成多段才能方便使用。

目前市場上的淋膜紙分切機各種各樣，但是普遍都存在著淋膜紙不方便取下的缺陷，一般的淋膜紙?jiān)诒环智谐啥喽魏蟊涣硪粋€(gè)繞卷機構卷起，然而還是需要從繞卷機構上將淋膜紙取下并再次卷起才能出廠，這樣的操作就非常麻煩，浪費時間，故而提出一種pla生物降解淋膜紙專用分切機來解決上述所提出的問題。

技術實現要素：

(一)解決的技術問題

針對現有技術的不足，本實用新型提供了一種pla生物降解淋膜紙專用分切機，具備方便取下淋膜紙等優點，解決了一般的淋膜紙?jiān)诒环智谐啥喽魏蟊涣硪粋€(gè)繞卷機構卷起，然而還是需要從繞卷機構上將淋膜紙取下并再次卷起才能出廠，這樣的操作就非常麻煩，浪費時間的問題。

(二)技術方案

為實現上述方便取下淋膜紙目的，本實用新型提供如下技術方案：一種pla生物降解淋膜紙專用分切機，包括工作臺，所述工作臺的底部固定安裝有支腳，所述工作臺頂部的左側固定安裝有數量為兩個的固定板，所述固定板相對的一側之間活動安裝有轉桿，所述轉桿的外側固定安裝有轉筒，所述轉筒的外側活動安裝有淋膜紙本體，所述轉桿的正面且位于固定板的正面固定安裝有第一電機，所述工作臺頂部的正面和背面均固定安裝有支撐桿，所述支撐桿相對的一側之間固定安裝有頂板，所述頂板的頂部固定安裝有電推桿，所述電推桿的底部且位于頂板的底部固定連接有活動板，所述活動板的底部固定安裝有圓鋸，所述工作臺頂部的右側固定安裝有數量為兩個的支撐板，所述支撐板相對的一側均活動安裝有安裝塊，所述安裝塊的內部固定安裝有伸縮桿，所述伸縮桿遠離安裝塊的一端固定安裝有螺紋塊，所述安裝塊的內部固定安裝有一端與螺紋塊固定連接的彈簧，所述螺紋塊的外側螺紋連接有卷繞筒，背面所述安裝塊的背面且位于支撐板的背面固定安裝有第二電機。

優選的，所述支腳的數量為四個，四個所述支腳均勻分布在工作臺底部的四個角落。

優選的，所述淋膜紙本體遠離轉筒的一端與卷繞筒固定連接，所述圓鋸位于淋膜紙本體的正上方。

優選的，所述活動板的正面和背面均固定安裝有位于支撐桿內部的滑桿，所述支撐桿相對的一側均開設有位于滑桿外側的滑槽。

優選的，所述伸縮桿由套筒和套桿組成，所述套筒的內側活動安裝有套桿，所述套筒和套桿均為橡膠桿。

優選的，所述螺紋塊靠近安裝塊的一端活動安裝有位于彈簧內部的拉桿，所述拉桿遠離螺紋塊的一端貫穿安裝塊和支撐板并延伸至支撐板的外側。

(三)有益效果

與現有技術相比，本實用新型提供了一種pla生物降解淋膜紙專用分切機，具備以下有益效果：

1、該pla生物降解淋膜紙專用分切機，通過卷繞筒和第二電機的設置，將淋膜紙本體的另一端繞接在卷繞筒上，配合第一電機、轉桿和轉筒的設置，使淋膜紙從左向右傳遞，并且途中被圓鋸切割，被切割的淋膜紙本體被卷繞筒繞接，當淋膜紙被切割完后，需要取下淋膜紙時，旋轉卷繞筒并拉動兩個拉桿使兩個螺紋塊被拉入至安裝塊內，此時卷繞筒就脫離了螺紋塊的固定，可以活動取下，然后能夠直接將繞在卷繞筒上被分切后的淋膜紙滑出，而不需要重新再借助其他的工具將卷繞筒上的淋膜紙卷出，達到了方便取下淋膜紙的目的。

2、該pla生物降解淋膜紙專用分切機，通過伸縮桿的阻尼力和彈簧的彈力，可以防止螺紋塊在轉動過程中縮入安裝塊內，在進行分切之前，先手動將淋膜紙本體遠離轉筒的一端通過圓鋸進行分切，然后繞在卷繞筒上，通過電推桿和活動板的上下移動控制圓鋸上下移動，使若干個圓鋸能夠達到最合適的切割位置，然后打開第一電機和第二電機，使轉筒和卷繞筒同時轉動，完成淋膜紙本體的移動和分切，達到了高效分切和繞卷淋膜紙的作用。

附圖說明

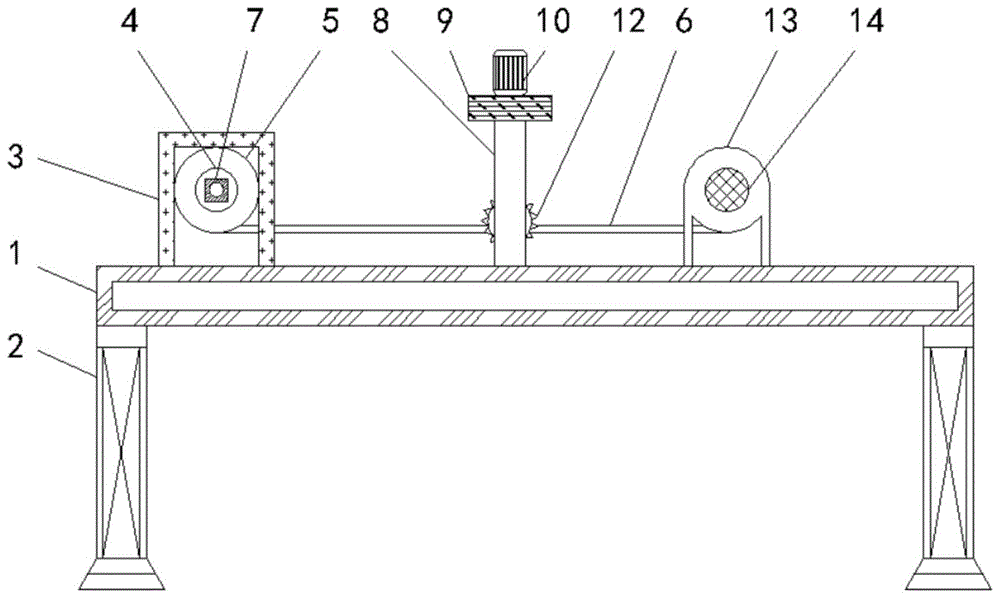

圖1為本實用新型結構示意圖；

圖2為本實用新型支撐板右視圖；

圖3為本實用新型圓鋸右視圖。

圖中：1工作臺、2支腳、3固定板、4轉桿、5轉筒、6淋膜紙本體、7第一電機、8支撐桿、9頂板、10電推桿、11活動板、12圓鋸、13支撐板、14安裝塊、15伸縮桿、16螺紋塊、17彈簧、18卷繞筒、19第二電機。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-3，一種pla生物降解淋膜紙專用分切機，包括工作臺1，工作臺1的底部固定安裝有支腳2，支腳2的數量為四個，四個支腳2均勻分布在工作臺1底部的四個角落，工作臺1頂部的左側固定安裝有數量為兩個的固定板3，固定板3相對的一側之間活動安裝有轉桿4，轉桿4的外側固定安裝有轉筒5，轉筒5的外側活動安裝有淋膜紙本體6，轉桿4的正面且位于固定板3的正面固定安裝有第一電機7，工作臺1頂部的正面和背面均固定安裝有支撐桿8，支撐桿8相對的一側之間固定安裝有頂板9，頂板9的頂部固定安裝有電推桿10，電推桿10的型號可以為y804-2，電推桿10的底部且位于頂板9的底部固定連接有活動板11，活動板11的正面和背面均固定安裝有位于支撐桿8內部的滑桿，支撐桿8相對的一側均開設有位于滑桿外側的滑槽，活動板11的底部固定安裝有圓鋸12，工作臺1頂部的右側固定安裝有數量為兩個的支撐板13，支撐板13相對的一側均活動安裝有安裝塊14，安裝塊14的內部固定安裝有伸縮桿15，伸縮桿15由套筒和套桿組成，套筒的內側活動安裝有套桿，套筒和套桿均為橡膠桿，橡膠相互滑動時會產生阻尼力，能夠有效的起到固定螺紋塊16的作用，伸縮桿15遠離安裝塊14的一端固定安裝有螺紋塊16，安裝塊14的內部固定安裝有一端與螺紋塊16固定連接的彈簧17，螺紋塊16靠近安裝塊14的一端活動安裝有位于彈簧17內部的拉桿，拉桿遠離螺紋塊16的一端貫穿安裝塊14和支撐板13并延伸至支撐板13的外側，螺紋塊16的外側螺紋連接有卷繞筒18，淋膜紙本體6遠離轉筒5的一端與卷繞筒18固定連接，圓鋸12位于淋膜紙本體6的正上方，背面安裝塊14的背面且位于支撐板13的背面固定安裝有第二電機19，第一電機7和第二電機19的型號均可以為y80m1-2，通過卷繞筒18和第二電機19的設置，將淋膜紙本體6的另一端繞接在卷繞筒18上，配合第一電機7、轉桿4和轉筒5的設置，使淋膜紙從左向右傳遞，并且途中被圓鋸12切割，被切割的淋膜紙本體6被卷繞筒18繞接，當淋膜紙被切割完后，需要取下淋膜紙時，旋轉卷繞筒18并拉動兩個拉桿使兩個螺紋塊16被拉入至安裝塊14內，此時卷繞筒18就脫離了螺紋塊16的固定，可以活動取下，然后能夠直接將繞在卷繞筒18上被分切后的淋膜紙滑出，而不需要重新再借助其他的工具將卷繞筒18上的淋膜紙卷出，達到了方便取下淋膜紙的目的，通過伸縮桿15的阻尼力和彈簧17的彈力，可以防止螺紋塊16在轉動過程中縮入安裝塊14內，在進行分切之前，先手動將淋膜紙本體6遠離轉筒5的一端通過圓鋸12進行分切，然后繞在卷繞筒18上，通過電推桿10和活動板11的上下移動控制圓鋸12上下移動，使若干個圓鋸12能夠達到最合適的切割位置，然后打開第一電機7和第二電機19，使轉筒5和卷繞筒18同時轉動，完成淋膜紙本體6的移動和分切，達到了高效分切和繞卷淋膜紙的作用。

在使用時，在進行分切之前，先手動將淋膜紙本體6遠離轉筒5的一端通過圓鋸12進行分切，然后繞在卷繞筒18上，通過電推桿10和活動板11的上下移動控制圓鋸12上下移動，使若干個圓鋸12能夠達到最合適的切割位置，然后打開第一電機7和第二電機19，使轉筒5和卷繞筒18同時轉動，完成淋膜紙本體6的移動和分切。

綜上所述，該pla生物降解淋膜紙專用分切機，通過卷繞筒18和第二電機19的設置，將淋膜紙本體6的另一端繞接在卷繞筒18上，配合第一電機7、轉桿4和轉筒5的設置，使淋膜紙從左向右傳遞，并且途中被圓鋸12切割，被切割的淋膜紙本體6被卷繞筒18繞接，當淋膜紙被切割完后，需要取下淋膜紙時，旋轉卷繞筒18并拉動兩個拉桿使兩個螺紋塊16被拉入至安裝塊14內，此時卷繞筒18就脫離了螺紋塊16的固定，可以活動取下，然后能夠直接將繞在卷繞筒18上被分切后的淋膜紙滑出，而不需要重新再借助其他的工具將卷繞筒18上的淋膜紙卷出，達到了方便取下淋膜紙的目的。

并且，通過伸縮桿15的阻尼力和彈簧17的彈力，可以防止螺紋塊16在轉動過程中縮入安裝塊14內，在進行分切之前，先手動將淋膜紙本體6遠離轉筒5的一端通過圓鋸12進行分切，然后繞在卷繞筒18上，通過電推桿10和活動板11的上下移動控制圓鋸12上下移動，使若干個圓鋸12能夠達到最合適的切割位置，然后打開第一電機7和第二電機19，使轉筒5和卷繞筒18同時轉動，完成淋膜紙本體6的移動和分切，達到了高效分切和繞卷淋膜紙的作用，解決了一般的淋膜紙?jiān)诒环智谐啥喽魏蟊涣硪粋€(gè)繞卷機構卷起，然而還是需要從繞卷機構上將淋膜紙取下并再次卷起才能出廠，這樣的操作就非常麻煩，浪費時間的問題。

需要說明的是，術語“包括”、“包含”或者其任何其他變體意在涵蓋非排他性的包含，從而使得包括一系列要素的過程、方法、物品或者設備不僅包括那些要素，而且還包括沒有明確列出的其他要素，或者是還包括為這種過程、方法、物品或者設備所固有的要素。在沒有更多限制的情況下，由語句“包括一個……”限定的要素，并不排除在包括所述要素的過程、方法、物品或者設備中還存在另外的相同要素。

盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。

技術特征：

1.一種pla生物降解淋膜紙專用分切機，包括工作臺(1)，其特征在于：所述工作臺(1)的底部固定安裝有支腳(2)，所述工作臺(1)頂部的左側固定安裝有數量為兩個的固定板(3)，所述固定板(3)相對的一側之間活動安裝有轉桿(4)，所述轉桿(4)的外側固定安裝有轉筒(5)，所述轉筒(5)的外側活動安裝有淋膜紙本體(6)，所述轉桿(4)的正面且位于固定板(3)的正面固定安裝有第一電機(7)，所述工作臺(1)頂部的正面和背面均固定安裝有支撐桿(8)，所述支撐桿(8)相對的一側之間固定安裝有頂板(9)，所述頂板(9)的頂部固定安裝有電推桿(10)，所述電推桿(10)的底部且位于頂板(9)的底部固定連接有活動板(11)，所述活動板(11)的底部固定安裝有圓鋸(12)，所述工作臺(1)頂部的右側固定安裝有數量為兩個的支撐板(13)，所述支撐板(13)相對的一側均活動安裝有安裝塊(14)，所述安裝塊(14)的內部固定安裝有伸縮桿(15)，所述伸縮桿(15)遠離安裝塊(14)的一端固定安裝有螺紋塊(16)，所述安裝塊(14)的內部固定安裝有一端與螺紋塊(16)固定連接的彈簧(17)，所述螺紋塊(16)的外側螺紋連接有卷繞筒(18)，背面所述安裝塊(14)的背面且位于支撐板(13)的背面固定安裝有第二電機(19)。

2.根據權利要求1所述的一種pla生物降解淋膜紙專用分切機，其特征在于：所述支腳(2)的數量為四個，四個所述支腳(2)均勻分布在工作臺(1)底部的四個角落。

3.根據權利要求1所述的一種pla生物降解淋膜紙專用分切機，其特征在于：所述淋膜紙本體(6)遠離轉筒(5)的一端與卷繞筒(18)固定連接，所述圓鋸(12)位于淋膜紙本體(6)的正上方。

4.根據權利要求1所述的一種pla生物降解淋膜紙專用分切機，其特征在于：所述活動板(11)的正面和背面均固定安裝有位于支撐桿(8)內部的滑桿，所述支撐桿(8)相對的一側均開設有位于滑桿外側的滑槽。

5.根據權利要求1所述的一種pla生物降解淋膜紙專用分切機，其特征在于：所述伸縮桿(15)由套筒和套桿組成，所述套筒的內側活動安裝有套桿，所述套筒和套桿均為橡膠桿。

6.根據權利要求1所述的一種pla生物降解淋膜紙專用分切機，其特征在于：所述螺紋塊(16)靠近安裝塊(14)的一端活動安裝有位于彈簧(17)內部的拉桿，所述拉桿遠離螺紋塊(16)的一端貫穿安裝塊(14)和支撐板(13)并延伸至支撐板(13)的外側。

技術總結

本實用新型涉及分切機技術領域，且公開了一種PLA生物降解淋膜紙專用分切機，包括工作臺，所述工作臺的底部固定安裝有支腳。該P(yáng)LA生物降解淋膜紙專用分切機，通過卷繞筒和第二電機的設置，將淋膜紙本體的另一端繞接在卷繞筒上，配合第一電機、轉桿和轉筒的設置，使淋膜紙從左向右傳遞，并且途中被圓鋸切割，被切割的淋膜紙本體被卷繞筒繞接，當淋膜紙被切割完后，需要取下淋膜紙時，旋轉卷繞筒并拉動兩個拉桿使兩個螺紋塊被拉入至安裝塊內，此時卷繞筒就脫離了螺紋塊的固定，可以活動取下，然后能夠直接將繞在卷繞筒上被分切后的淋膜紙滑出，而不需要重新再借助其他的工具將卷繞筒上的淋膜紙卷出，達到了方便取下淋膜紙的目的。

技術研發人員：李娟;施德寶;施慶龍

受保護的技術使用者：南京德恒紙業有限公司

技術研發日：2019.09.24

技術公布日：2020.05.19
