本實用新型涉及紙管加工技術領域，特別是涉及一種紙管加工用精切機。

背景技術：

紙管是一種紙質的豎管，常用于紗線的收卷，薄膜的收卷以及紙張的收卷等，而為了方便按照一定的規格對目標物進行收卷，通常需要對紙管進行切割剪裁加工，故需要使用到精切機。

現目前紙管加工用精切機，紙管在通過切割輪進行切斷時，需要將紙管進行按壓住，以防止紙管產生位置偏移，由于按壓力度難以控制，導致紙管容易被壓扁變形，影響切割后的質量，而且紙管切斷后直接掉在地面上，也容易導致紙管摔壞。

技術實現要素：

本實用新型提供了一種紙管加工用精切機，以解決上述背景技術提出的紙管按壓時易被壓扁變形，影響質量，且紙管掉在底面上移摔壞的問題。

為了解決現有技術問題，本實用新型公開了一種紙管加工用精切機，包括底座：

所述底座上端左側固定連接有l(wèi)型支架，且所述l型支架下端右側固定連接有液壓伸縮軸，所述液壓伸縮軸下端固定連接有轉動電機，且所述轉動電機左端轉動連接有切割輪，所述底座上端且位于所述l型支架的右側固定連接有呈左右分布的支柱，且兩根所述支柱上端之間固定連接有下支板，所述下支板左側固定連接有固定板，且所述固定板右側上端固定連接有上支板，所述固定板右側且位于所述上支板和所述下支板之間固定連接有套管，所述上支板下端右側且位于所述套管的上方設有夾板，且所述夾板上端中部轉動連接有鎖緊桿，所述鎖緊桿上端貫穿出所述上支板，所述底座上端且位于所述下支板的右下方放置有接料凹盒，且所述接料凹盒內部相接有緩沖海綿。

進一步的，所述l型支架下端且位于所述液壓伸縮軸的左端固定連接有照明燈，且所述照明燈與外部電源電性連接。

進一步的，所述套管、上支板及下支板的長度一致，且所述套管靠近于所述上支板。

進一步的，所述鎖緊桿與所述上支板螺紋連接，且所述夾板上端左右兩側均固定連接有限位桿，所述限位桿上端貫穿過所述上支板，且所述限位桿與所述上支板滑動連接。

進一步的，所述緩沖海綿上端前后部均開有斜槽，所述緩沖海綿中間部向上凸起且呈梯形狀。

進一步的，所述切割輪位于所述上支板的右上方，且所述轉動電機與外部電源電性連接。

與現有技術相比，本實用新型實現的有益效果：

通過將紙管套接在套管的外圍，調節好切割位置后，然后向下擰緊鎖緊桿，使夾板及套管對紙管進行夾緊，防止紙管滑動，使切割輪在切斷紙管時更加穩定，而且無需從外部擠壓紙管，防止了紙管被擠壓變形的情況發生，保證了切割后的質量，并結合緩沖海綿對切斷后的紙管接住，通過緩沖海綿的彈性，避免紙管直接摔在地上，以免紙管摔壞。

附圖說明

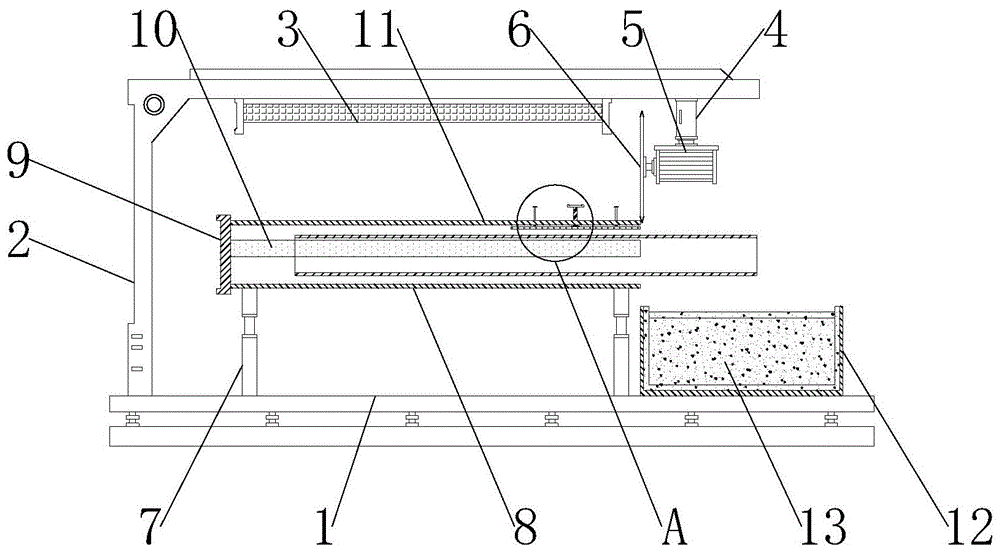

圖1為本實用新型的整體結構示意圖；

圖2為本實用新型的a局部放大結構示意圖；

圖3為本實用新型的接料凹盒內部側視結構示意圖。

圖1-3中：底座1、l型支架2、照明燈3、液壓伸縮軸4、轉動電機5、切割輪6、支柱7、下支板8、固定板9、套管10、上支板11、接料凹盒12、緩沖海綿13、斜槽14、鎖緊桿15、限位桿16、夾板17。

具體實施方式

以下由特定的具體實施例說明本實用新型的實施方式，熟悉此技術的人士可由本說明書所揭露的內容輕易地了解本實用新型的其他優點及功效。

請參閱圖1至圖3：

一種紙管加工用精切機，包括底座1：

所述底座1上端左側固定連接有l(wèi)型支架2，且所述l型支架2下端右側固定連接有液壓伸縮軸4，所述液壓伸縮軸4下端固定連接有轉動電機5，且所述轉動電機5左端轉動連接有切割輪6，所述底座1上端且位于所述l型支架2的右側固定連接有呈左右分布的支柱7，且兩根所述支柱7上端之間固定連接有下支板8，所述下支板8左側固定連接有固定板9，且所述固定板9右側上端固定連接有上支板11，所述固定板9右側且位于所述上支板11和所述下支板8之間固定連接有套管10，所述上支板11下端右側且位于所述套管10的上方設有夾板17，且所述夾板17上端中部轉動連接有鎖緊桿15，所述鎖緊桿15上端貫穿出所述上支板11，所述底座1上端且位于所述下支板8的右下方放置有接料凹盒12，且所述接料凹盒12內部相接有緩沖海綿13，所述切割輪6位于所述上支板11的右上方，且所述轉動電機5與外部電源電性連接；

具體的，通過將紙管套接在套管10的外圍，調節好切割位置后，然后向下擰緊鎖緊桿15，使夾板17及套管10對紙管進行夾緊，防止紙管滑動，然后使液壓伸縮軸4向下伸長，轉動電機5帶動切割輪6對紙管進行切割，使切割輪6在切斷紙管時更加穩定，而且無需從外部擠壓紙管，防止了紙管被擠壓變形的情況發生，保證了切割后的質量，當紙管切割完畢后，紙管掉入接料凹盒12內，并結合緩沖海綿13對切斷后的紙管接住，通過緩沖海綿13的彈性，避免紙管直接摔在地上，以免紙管摔壞。

所述l型支架2下端且位于所述液壓伸縮軸4的左端固定連接有照明燈3，且所述照明燈3與外部電源電性連接；

進一步的，照明燈3提高照明效果，利于在燈光昏暗處進行切割工作。

所述套管10、上支板11及下支板8的長度一致，且所述套管10靠近于所述上支板11；

進一步的，由于套管10、上支板11及下支板8長度一致，保證了切割后的平整性，且套管10靠近上支板11，因此利于使多種內徑的紙管套接在套管10的外圍，保證了適用范圍。

所述鎖緊桿15與所述上支板11螺紋連接，且所述夾板17上端左右兩側均固定連接有限位桿16，所述限位桿16上端貫穿過所述上支板11，且所述限位桿16與所述上支板11滑動連接；

進一步的，通過當夾板17上下活動時，限位桿16對夾板17進行限位，防止夾板17擺動而產生位置偏移的情況發生，保證了夾板17上下活動時的平穩性。

所述緩沖海綿13上端前后部均開有斜槽14，所述緩沖海綿13中間部向上凸起且呈梯形狀；

進一步的，紙管掉在緩沖海綿13上后，由于緩沖海綿13中間部向上凸起且呈梯形狀，因此紙管會先掉在凸起部，然后沿著斜面進入斜槽14進行保存，以免紙管掉出接料凹盒12。

上述實施例僅例示性說明本實用新型的原理及其功效，而非用于限制本實用新型。任何熟悉此技術的人士皆可在不違背本實用新型的精神及范疇下，對上述實施例進行修飾或改變。因此，舉凡所屬技術領域中具有通常知識者在未脫離本實用新型所揭示的精神與技術思想下所完成的一切等效修飾或改變，仍應由本實用新型的權利要求所涵蓋。

技術特征：

1.一種紙管加工用精切機，包括底座(1)，其特征在于：

所述底座(1)上端左側固定連接有l(wèi)型支架(2)，且所述l型支架(2)下端右側固定連接有液壓伸縮軸(4)，所述液壓伸縮軸(4)下端固定連接有轉動電機(5)，且所述轉動電機(5)左端轉動連接有切割輪(6)，所述底座(1)上端且位于所述l型支架(2)的右側固定連接有呈左右分布的支柱(7)，且兩根所述支柱(7)上端之間固定連接有下支板(8)，所述下支板(8)左側固定連接有固定板(9)，且所述固定板(9)右側上端固定連接有上支板(11)，所述固定板(9)右側且位于所述上支板(11)和所述下支板(8)之間固定連接有套管(10)，所述上支板(11)下端右側且位于所述套管(10)的上方設有夾板(17)，且所述夾板(17)上端中部轉動連接有鎖緊桿(15)，所述鎖緊桿(15)上端貫穿出所述上支板(11)，所述底座(1)上端且位于所述下支板(8)的右下方放置有接料凹盒(12)，且所述接料凹盒(12)內部相接有緩沖海綿(13)。

2.根據權利要求1所述的一種紙管加工用精切機，其特征在于：所述l型支架(2)下端且位于所述液壓伸縮軸(4)的左端固定連接有照明燈(3)，且所述照明燈(3)與外部電源電性連接。

3.根據權利要求1所述的一種紙管加工用精切機，其特征在于：所述套管(10)、上支板(11)及下支板(8)的長度一致，且所述套管(10)靠近于所述上支板(11)。

4.根據權利要求1所述的一種紙管加工用精切機，其特征在于：所述鎖緊桿(15)與所述上支板(11)螺紋連接，且所述夾板(17)上端左右兩側均固定連接有限位桿(16)，所述限位桿(16)上端貫穿過所述上支板(11)，且所述限位桿(16)與所述上支板(11)滑動連接。

5.根據權利要求1所述的一種紙管加工用精切機，其特征在于：所述緩沖海綿(13)上端前后部均開有斜槽(14)，所述緩沖海綿(13)中間部向上凸起且呈梯形狀。

6.根據權利要求1所述的一種紙管加工用精切機，其特征在于：所述切割輪(6)位于所述上支板(11)的右上方，且所述轉動電機(5)與外部電源電性連接。

技術總結

本實用新型涉及紙管加工技術領域，特別是涉及一種紙管加工用精切機，包括底座，底座上端左側固定連接有L型支架，且L型支架下端右側固定連接有液壓伸縮軸，液壓伸縮軸下端固定連接有轉動電機，且轉動電機左端轉動連接有切割輪，底座上端且位于L型支架的右側固定連接有呈左右分布的支柱，且兩根支柱上端之間固定連接有下支板，下支板左側固定連接有固定板；通過將紙管套接在套管的外圍，調節好切割位置后，然后向下擰緊鎖緊桿，使夾板及套管對紙管進行夾緊，防止紙管滑動，使切割輪在切斷紙管時更加穩定，而且無需從外部擠壓紙管，防止了紙管被擠壓變形的情況發生，保證了切割后的質量。

技術研發人員：顧益明

受保護的技術使用者：太倉市協盛紙業有限公司

技術研發日：2020.09.24

技術公布日：2021.08.06
