1.本實用新型涉及紙張裁切技術領域，具體為一種高效紙張分切紙機。

背景技術：

2.紙張分切機是印前和印后經常使用的一種比較重要的設備，在印前主要分切原材料，如紙張、塑料薄膜等等，紙張分切機主要有切刀片、機架、工作油缸、底座、輔佐工作臺和液壓系統、電氣系統等有些組成。

3.申請?zhí)朿n202222762041.7公開了一種高效紙張分切紙機，通過設置在底座上表面第一滑槽內部的兩組第二滑槽與移動塊內部第一限位機構中的限位塊和第二滑槽內側壁開設的限位槽相互配合，從而能夠在更換不同間距的刀輪時避免拆卸原有的刀輪，因此減少了工作人員的工作量，且比較省時省力，同時提高了紙張分切機的生產效率，其次本技術避免將刀輪安裝在刀軸上，從而提高了刀輪在分切紙張時的穩定性，因此提高了分切后紙張的質量。

4.上述申請的切割結構中，刀輪通過更換的方式，滿足紙張的切割需求，但是之間的距離無法自由進行調節，進行數量的增加或者減少，局限性較大。

技術實現要素：

5.針對現有技術的不足，本實用新型提供了一種高效紙張分切紙機，解決了上述背景技術中提出的問題。

6.為實現以上目的，本實用新型通過以下技術方案予以實現：一種高效紙張分切紙機，包括支撐架，所述支撐架的頂部固定安裝有第一氣缸，所述第一氣缸的輸出端固定連接有支架，所述支架底部相對應的兩側均安裝有安裝架，兩個所述安裝架之間轉動連接有刀輥，所述刀輥的外壁設置有刻度值，所述刀輥的外壁套接有多個固定器，多個所述固定器的底部均安裝有刀輪，所述固定器的一側螺紋連接有鎖緊螺栓，所述固定器包括第一夾具和第二夾具，所述第一夾具和第二夾具之間轉動連接，所述第一夾具和第二夾具的一側分別連接有第一鎖緊件和第二鎖緊件，所述第一鎖緊件的一側轉動連接有固定件，所述固定件的內部開設有限位槽，所述限位槽的內部滑動連接有插栓，所述插栓的外壁套接有第二彈簧，所述第二鎖緊件的底部開設有與插栓相配合的限位孔。

7.優選的，所述支撐架的內部且位于刀輥相對應的兩側分別轉動連接有送料輥和收料輥。

8.優選的，兩個所述安裝架之間且位于刀輥相對應的兩側均安裝有第一限位架，所述第一限位架的內部開設有兩個滑槽，兩個所述滑槽的內部均滑動連接有第二限位架，兩個所述第二限位架之間轉動連接有壓輥，兩個所述滑槽的內部均安裝有第一彈簧，所述第一彈簧與第二限位架頂部固定連接。

9.優選的，所述送料輥外壁相對應的兩端均套接有限位板，所述送料輥的內部開設有凸形槽，所述凸形槽的內部滑動連接有兩個凸形塊，兩個所述凸形塊分別與兩個限位板

固定連接，所述凸形槽的內部轉動連接有雙向絲桿，所述雙向絲桿貫穿兩個凸形塊并與兩個凸形塊螺紋連接。

10.優選的，所述支撐架的頂部且位于第一氣缸的一側固定安裝有第二氣缸，所述第二氣缸的輸出端固定連接有刀片。

11.優選的，所述第一夾具和第二夾具均為半環形。

12.優選的，所述送料輥的一側固定安裝有轉扭，所述轉扭與雙向絲桿固定連接。

13.本實用新型提供了一種高效紙張分切紙機，具備以下有益效果：

14.1、該高效紙張分切紙機，通過刀輥外壁套接的多個固定器，配合刀輥外壁的刻度值，可以根據需求，分別活動多個固定器和刀輪的位置，對刀輪之間的距離進行自由調節，且固定器由兩個半環形夾具組成，為可拆卸結構，便于增加或者減少刀輥的數量，有利于提高設備對紙張切割的實用性。

15.2、該高效紙張分切紙機，通過送料輥內絲桿的轉動，可以對其兩端限位板的間距進行調節，從而對不同尺寸的紙張進行限位，使其能夠一直保持正中位置，且刀輥相對應的兩側均設置有伸縮式壓輥，在彈簧的作用下，可以對分切前后的紙進行壓平，有利于防止其起褶皺。

附圖說明

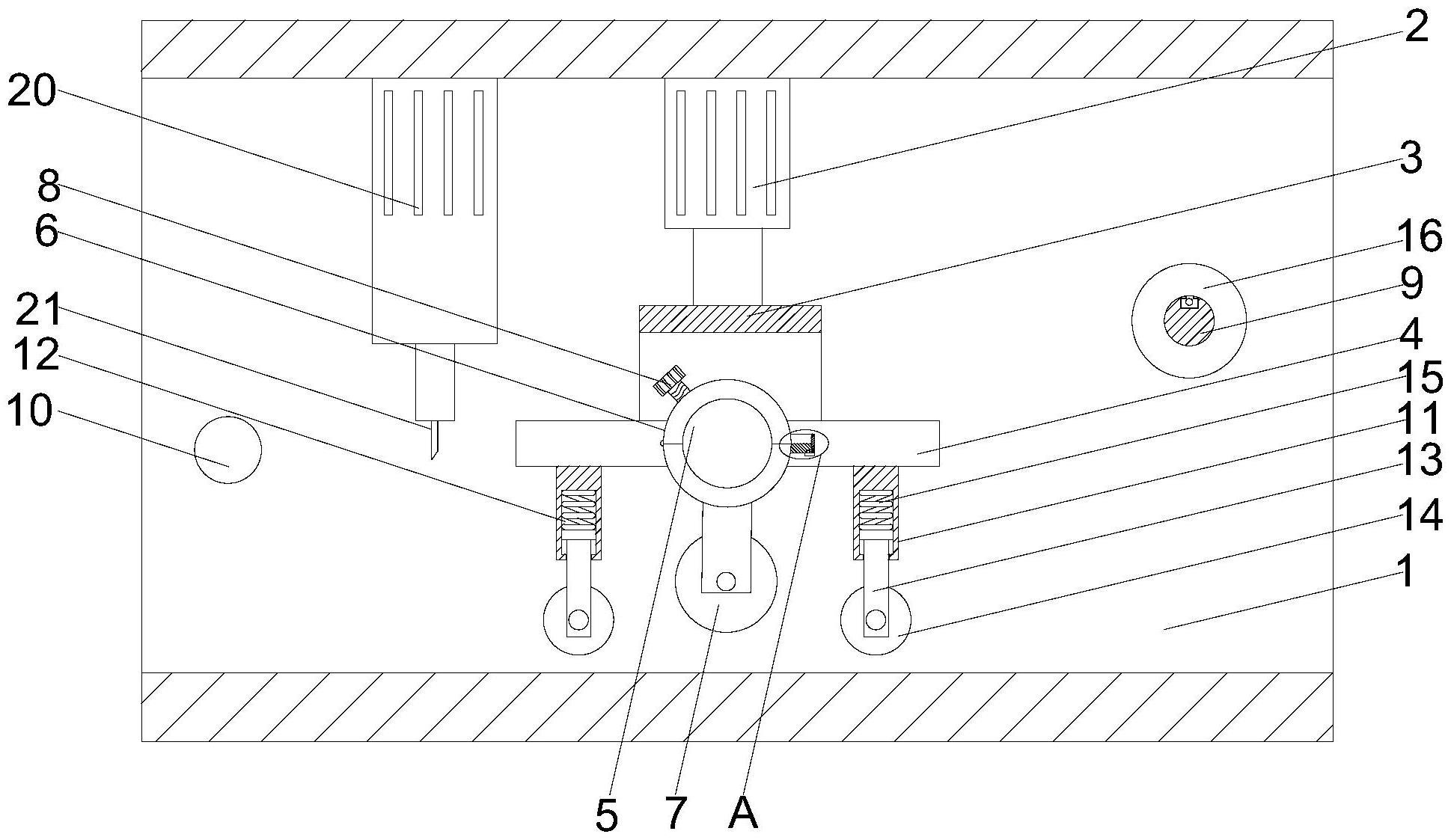

16.圖1為本實用新型結構示意圖；

17.圖2為本實用新型側視圖；

18.圖3為本實用新型圖1中a處放大圖；

19.圖4為本實用新分切結構示意圖；

20.圖5為本實用新型局部結構示意圖。

21.圖中：1、支撐架；2、第一氣缸；3、支架；4、安裝架；5、刀輥；6、固定器；61、第一夾具；62、第二夾具；63、第一鎖緊件；64、第二鎖緊件；65、固定件；66、限位槽；67、插栓；68、第二彈簧；69、限位孔；7、刀輪；8、鎖緊螺栓；9、送料輥；10、收料輥；11、第一限位架；12、滑槽；13、第二限位架；14、壓輥；15、第一彈簧；16、限位板；17、凸形槽；18、凸形塊；19、雙向絲桿；20、第二氣缸；21、刀片；22、轉扭。

具體實施方式

22.下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。

23.請參閱圖1至圖5，本實用新型提供一種技術方案：一種高效紙張分切紙機，包括支撐架1，支撐架1的頂部固定安裝有第一氣缸2，第一氣缸2的輸出端固定連接有支架3，支架3底部相對應的兩側均安裝有安裝架4，兩個安裝架4之間轉動連接有刀輥5，刀輥5的外壁設置有刻度值，刀輥5的外壁套接有多個固定器6，多個固定器6的底部均安裝有刀輪7，固定器6的一側螺紋連接有鎖緊螺栓8，與刀輥5外壁的刻度值相配合，便于手動調節多個固定器6和刀輪7的間距，固定器6包括第一夾具61和第二夾具62，第一夾具61和第二夾具62均為半環形，使固定器6能夠貼合刀輥5，第一夾具61和第二夾具62之間轉動連接，第一夾具61和第

二夾具62的一側分別連接有第一鎖緊件63和第二鎖緊件64，第一鎖緊件63的一側轉動連接有固定件65，固定件65的內部開設有限位槽66，限位槽66的內部滑動連接有插栓67，插栓67的外壁套接有第二彈簧68，第二鎖緊件64的底部開設有與插栓67相配合的限位孔69，可拆卸結構，使固定件65在旋轉后，插栓67對準限位孔69，并在第二彈簧68的作用下，自動的復位插入至限位孔69內，固定住第一夾具61和第二夾具62，便于增加或者減少刀輥的數量，有利于提高設備對紙張切割的實用性，支撐架1的內部且位于刀輥5相對應的兩側分別轉動連接有送料輥9和收料輥10，通過旋轉，控制紙張的收放，送料輥9外壁相對應的兩端均套接有限位板16，送料輥9的內部開設有凸形槽17，凸形槽17的內部滑動連接有兩個凸形塊18，兩個凸形塊18分別與兩個限位板16固定連接，凸形槽17的內部轉動連接有雙向絲桿19，雙向絲桿19貫穿兩個凸形塊18并與兩個凸形塊18螺紋連接，使雙向絲桿19轉動時，觸發兩個凸形塊18位移，從而對兩個限位板16的位置進行調節，對不同尺寸的紙張進行限位和規范，送料輥9的一側固定安裝有轉扭22，轉扭22與雙向絲桿19固定連接，便于手動驅動雙向絲桿19旋轉，兩個安裝架4之間且位于刀輥5相對應的兩側均安裝有第一限位架11，第一限位架11的內部開設有兩個滑槽12，兩個滑槽12的內部均滑動連接有第二限位架13，兩個第二限位架13之間轉動連接有壓輥14，兩個滑槽12的內部均安裝有第一彈簧15，第一彈簧15與第二限位架13頂部固定連接，伸縮式結構，在第一彈簧15的作用下，隨著第一氣缸2的運行和安裝架4的下降，對紙張進行壓平，有利于避免其切割時發生褶皺，支撐架1的頂部且位于第一氣缸2的一側固定安裝有第二氣缸20，第二氣缸20的輸出端固定連接有刀片21，通過第二氣缸20的運行，控制刀片21升降，從而對紙張進行切割。

24.綜上，該高效紙張分切紙機，使用時根據需求切割的寬度，分別滑動刀輥5上的多個固定器6，并通過旋轉固定器6一側的鎖緊螺栓8，固定住固定器6和刀輪7的位置，同理，當需要增加刀輪7的數量時，將第一夾具61和第二夾具62套在刀輥5的外壁后，轉動第一鎖緊件63一側的固定件65，并向下拉動固定件65內插栓67，使其對齊第二鎖緊件64內的限位孔69，在97外壁第二彈簧68的作用下復位并插入至限位孔69內，固定住第一鎖緊件63和第二鎖緊件64，使第一夾具61和第二夾具62安裝在刀輥5上，隨著送料輥9和收料輥10的旋轉，以及第一氣缸2的運行，使刀輪7和兩側的壓輥14分別與紙張接觸，對紙張收卷和分切，且對于不同尺寸的紙張，在收卷前，可以轉動送料輥9一側的轉扭22，驅動送料輥9內雙向絲桿19旋轉，使兩個凸形塊18同時移動，帶動兩個限位板16位移對不同尺寸的紙張進行限位和規范，防止其展開和收卷時傾斜。

25.以上所述，僅為本實用新型較佳的具體實施方式，但本實用新型的保護范圍并不局限于此，任何熟悉本技術領域的技術人員在本實用新型揭露的技術范圍內，根據本實用新型的技術方案及其實用新型構思加以等同替換或改變，都應涵蓋在本實用新型的保護范圍之內。

技術特征：

1.一種高效紙張分切紙機，包括支撐架(1)，其特征在于：所述支撐架(1)的頂部固定安裝有第一氣缸(2)，所述第一氣缸(2)的輸出端固定連接有支架(3)，所述支架(3)底部相對應的兩側均安裝有安裝架(4)，兩個所述安裝架(4)之間轉動連接有刀輥(5)，所述刀輥(5)的外壁設置有刻度值，所述刀輥(5)的外壁套接有多個固定器(6)，多個所述固定器(6)的底部均安裝有刀輪(7)，所述固定器(6)的一側螺紋連接有鎖緊螺栓(8)，所述固定器(6)包括第一夾具(61)和第二夾具(62)，所述第一夾具(61)和第二夾具(62)之間轉動連接，所述第一夾具(61)和第二夾具(62)的一側分別連接有第一鎖緊件(63)和第二鎖緊件(64)，所述第一鎖緊件(63)的一側轉動連接有固定件(65)，所述固定件(65)的內部開設有限位槽(66)，所述限位槽(66)的內部滑動連接有插栓(67)，所述插栓(67)的外壁套接有第二彈簧(68)，所述第二鎖緊件(64)的底部開設有與插栓(67)相配合的限位孔(69)。2.根據權利要求1所述的一種高效紙張分切紙機，其特征在于：所述支撐架(1)的內部且位于刀輥(5)相對應的兩側分別轉動連接有送料輥(9)和收料輥(10)。3.根據權利要求1所述的一種高效紙張分切紙機，其特征在于：兩個所述安裝架(4)之間且位于刀輥(5)相對應的兩側均安裝有第一限位架(11)，所述第一限位架(11)的內部開設有兩個滑槽(12)，兩個所述滑槽(12)的內部均滑動連接有第二限位架(13)，兩個所述第二限位架(13)之間轉動連接有壓輥(14)，兩個所述滑槽(12)的內部均安裝有第一彈簧(15)，所述第一彈簧(15)與第二限位架(13)頂部固定連接。4.根據權利要求2所述的一種高效紙張分切紙機，其特征在于：所述送料輥(9)外壁相對應的兩端均套接有限位板(16)，所述送料輥(9)的內部開設有凸形槽(17)，所述凸形槽(17)的內部滑動連接有兩個凸形塊(18)，兩個所述凸形塊(18)分別與兩個限位板(16)固定連接，所述凸形槽(17)的內部轉動連接有雙向絲桿(19)，所述雙向絲桿(19)貫穿兩個凸形塊(18)并與兩個凸形塊(18)螺紋連接。5.根據權利要求1所述的一種高效紙張分切紙機，其特征在于：所述支撐架(1)的頂部且位于第一氣缸(2)的一側固定安裝有第二氣缸(20)，所述第二氣缸(20)的輸出端固定連接有刀片(21)。6.根據權利要求1所述的一種高效紙張分切紙機，其特征在于：所述第一夾具(61)和第二夾具(62)均為半環形。7.根據權利要求4所述的一種高效紙張分切紙機，其特征在于：所述送料輥(9)的一側固定安裝有轉扭(22)，所述轉扭(22)與雙向絲桿(19)固定連接。

技術總結

本實用新型公開了一種高效紙張分切紙機，涉及紙張裁切技術領域，包括支撐架，支撐架的頂部固定安裝有第一氣缸，第一氣缸的輸出端固定連接有支架，支架底部相對應的兩側均安裝有安裝架，兩個安裝架之間轉動連接有刀輥，刀輥的外壁設置有刻度值，刀輥的外壁套接有多個固定器，多個固定器的底部均安裝有刀輪。本實用新型的有益效果為：該高效紙張分切紙機，通過刀輥外壁套接的多個固定器，配合刀輥外壁的刻度值，可以根據需求，分別活動多個固定器和刀輪的位置，對刀輪之間的距離進行自由調節，且固定器由兩個半環形夾具組成，為可拆卸結構，便于增加或者減少刀輥的數量，有利于提高設備對紙張切割的實用性。對紙張切割的實用性。對紙張切割的實用性。
