本實用新型涉及鋁箔分切設備技術領域，具體為一種雙軸鋁箔分切機。

背景技術：

分切機是一種將寬幅紙張、云母帶或薄膜分切成多條窄幅材料的機械設備，常用于造紙機械、電線電纜云母帶及印刷包裝機械。分切機主要的運用于：無紡布；云母帶、紙張、絕緣材料及各種薄膜材料分切、特別適宜于窄帶(無紡布，紙張，絕緣材料、云母帶、薄膜等等)的分切。

鋁箔分切機主要是用于將寬度較大的鋁箔卷材按照需求進行裁切分成寬度較小的鋁箔卷材，而目前的鋁箔分切機，在裁切鋁箔時，無法根據需要改變切割裝置的軸向，在需要對軸向進行改變時，這時便需要停下來進行人工校正，嚴重影響了生產的效率；且分切機在分切鋁箔過程中所產生的廢料一般隨意堆放在地上，不利于回收利用。因此，我們提出了一種雙軸鋁箔分切機。

技術實現要素：

本實用新型的目的在于提供一種雙軸鋁箔分切機，解決了背景技術中所提出的問題。

為實現上述目的，本實用新型提供如下技術方案：一種雙軸鋁箔分切機，其結構包括：機架、操作區、切割區和回收箱，所述機架底部焊接支撐腿，所述支撐腿設有四個且分布在機架四角處，所述機架頂部設置有操作區，所述操作區為斜面設置，所述操作區表面設置有電源開關，所述電源開關右側設置有保險開關，所述保險開關右側設置有軸向控制開關，所述電源開關、保險開關和軸向控制開關均與機架嵌入連接，所述機架右側設置有回收箱，所述回收箱與機架之間滑動連接，所述操作區頂部設置有切割區。

作為本實用新型的一種優選實施方式，所述操作區兩側頂設置有支撐架，所述支撐架頂端設置有支撐棒，所述支撐棒與支撐架之間通過支撐棒固定頂固定連接，所述支撐棒與設置的連接軸滑動連接，所述連接軸與頂部設置的第一電機通過螺絲連接。

作為本實用新型的一種優選實施方式，所述切割區內設置有運料輥，所述運料輥設有五個，所述操作區內部右側設置有進料輥，所述進料輥右側設置進料口，所述運料輥與一側設置的第二電機通過螺絲連接。

作為本實用新型的一種優選實施方式，所述回收箱右側設置回收總管，所述回收總管呈倒“L”型，所述回收總管頂部連接回收支管，所述回收支管設有三個且分布均勻，所述回收支管與切割區連接，所述回收支管一側連接有鼓風機。

作為本實用新型的一種優選實施方式，所述連接軸底部連接切割刀片，所述切割刀片與連接軸之間可拆卸連接。

與現有技術相比，本實用新型的有益效果如下：

1.該新型一種雙軸鋁箔分切機，設置的第一電機可以控制與連接軸連接的切割刀片改變切割軸向，便于對鋁箔的雙軸切割，在需要對軸向進行改變時，不需要停下來進行人工校正，提高了生產的效率。

2.該新型一種雙軸鋁箔分切機，通過設置的回收箱可收集鋁箔廢料，避免鋁箔廢料雜亂地丟棄在地上，回收箱與回收支管、回收總管連接，通過鼓風機將廢料回收。

附圖說明

通過閱讀參照以下附圖對非限制性實施例所作的詳細描述，本實用新型的其它特征、目的和優點將會變得更明顯：

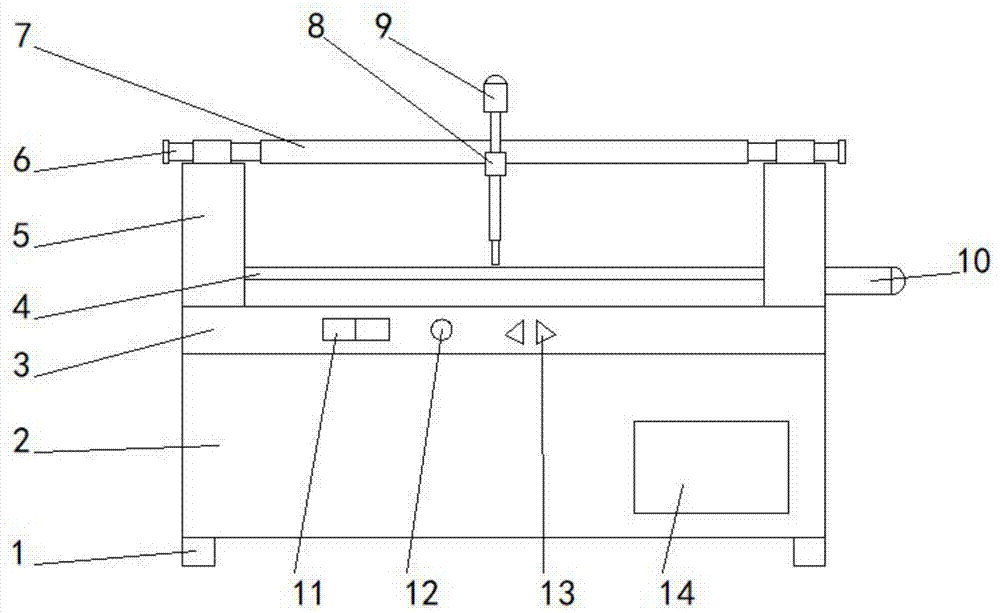

圖1為本實用新型一種雙軸鋁箔分切機的整體結構示意圖；

圖2為本實用新型一種雙軸鋁箔分切機的切割區結構示意圖；

圖3為本實用新型一種雙軸鋁箔分切機的回收箱結構示意圖。

圖中:支撐腿-1、機架-2、操作區-3、切割區-4、支撐架-5、支撐棒固定頂-6、支撐棒-7、連接軸-8、第一電機-9、第二電機-10、電源開關-11、保險開關-12、軸向控制開關-13、回收箱-14、進料輥-15、運料輥-16、切割刀片-17、回收支管-18、回收總管-19、鼓風機-20。

具體實施方式

為使本實用新型實現的技術手段、創作特征、達成目的與功效易于明白了解，下面結合具體實施方式，進一步闡述本實用新型。

請參閱圖1-3，本實用新型提供一種技術方案：一種雙軸鋁箔分切機，其結構包括：機架2、操作區3、切割區4和回收箱14，所述機架2底部焊接支撐腿1，所述支撐腿1設有四個且分布在機架2四角處，所述機架2頂部設置有操作區3，所述操作區3為斜面設置，所述操作區3表面設置有電源開關11，所述電源開關11右側設置有保險開關12，所述保險開關12右側設置有軸向控制開關13，所述電源開關11、保險開關12和軸向控制開關13均與機架2嵌入連接，所述機架2右側設置有回收箱14，所述回收箱14與機架2之間滑動連接，所述操作區3頂部設置有切割區4。

請參閱圖1，所述操作區3兩側頂設置有支撐架5，所述支撐架5頂端設置有支撐棒7，所述支撐棒7與支撐架5之間通過支撐棒固定頂6固定連接，所述支撐棒7與設置的連接軸8滑動連接，所述連接軸8與頂部設置的第一電機9通過螺絲連接。第一電機9可以控制與連接軸8連接的切割刀片17改變切割軸向，便于對鋁箔的雙軸切割，在需要對軸向進行改變時，不需要停下來進行人工校正，提高了生產的效率。

請參閱圖2，所述切割區4內設置有運料輥16，所述運料輥16設有五個，所述操作區3內部右側設置有進料輥15，所述進料輥15右側設置進料口，所述運料輥16與一側設置的第二電機10通過螺絲連接?？梢詫X箔料通過進料輥15和運料輥16進行轉運，同時通過第二電機10控制進料輥15和運料輥16運動。

請參閱圖3，所述回收箱14右側設置回收總管19，所述回收總管19呈倒“L”型，所述回收總管19頂部連接回收支管18，所述回收支管18設有三個且分布均勻，所述回收支管18與切割區4連接，所述回收支管18一側連接有鼓風機20?；厥障?4可收集鋁箔廢料，避免鋁箔廢料雜亂地丟棄在地上，回收箱14與回收支管18、回收總管19連接，通過鼓風機20將廢料回收。

請參閱圖1，所述連接軸8底部連接切割刀片17，所述切割刀片17與連接軸8之間可拆卸連接。可對鋁箔料進行切割，且可以輕易更換切割刀片17。

本實用新型所述的一種雙軸鋁箔分切機，首先鋁箔料從進料口進入，通過進料輥15與運料輥16的傳送，進入切割區4，切割區4頂部設置的切割刀片17可以對鋁箔料進行切割，在需要改變切割軸向時，可以通過軸向控制開關13直接改變，而不需要停下來進行人工校正，影響生產的效率；切割產生的廢料可通過回收箱14回收，避免鋁箔廢料雜亂地丟棄在地上，回收箱14與回收支管18、回收總管19連接，與回收總管19連接的鼓風機20可將廢料收集至回收支管18，通過回收支管18進入回收總管19，再通過回收總管19進入回收箱14，回收箱14可通過滑動滑出，處理廢料。

本實用新型的，支撐腿1、機架2、操作區3、切割區4、支撐架5、支撐棒固定頂6、支撐棒7、連接軸8、第一電機9、第二電機10、電源開關11、保險開關12、軸向控制開關13、回收箱14、進料輥15、運料輥16、切割刀片17、回收支管18、回收總管19、鼓風機20部件均為通用標準件或本領域技術人員知曉的部件，其結構和原理都為本技術人員均可通過技術手冊得知或通過常規實驗方法獲知，本實用新型設置的第一電機可以控制與連接軸連接的切割刀片改變切割軸向，便于對鋁箔的雙軸切割，設置的回收箱可收集鋁箔廢料，避免鋁箔廢料雜亂地丟棄在地上，設置的第一電機可以控制與連接軸連接的切割刀片改變切割軸向，便于對鋁箔的雙軸切割，在需要對軸向進行改變時，不需要停下來進行人工校正，提高了生產的效率。通過設置的回收箱可收集鋁箔廢料，避免鋁箔廢料雜亂地丟棄在地上，回收箱與回收支管、回收總管連接，通過鼓風機將廢料回收。

以上顯示和描述了本實用新型的基本原理和主要特征和本實用新型的優點,對于本領域技術人員而言，顯然本實用新型不限于上述示范性實施例的細節，而且在不背離本實用新型的精神或基本特征的情況下，能夠以其他的具體形式實現本實用新型。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本實用新型的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本實用新型內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。

此外，應當理解，雖然本說明書按照實施方式加以描述，但并非每個實施方式僅包含一個獨立的技術方案，說明書的這種敘述方式僅僅是為清楚起見，本領域技術人員應當將說明書作為一個整體，各實施例中的技術方案也可以經適當組合，形成本領域技術人員可以理解的其他實施方式。

技術特征：

1.一種雙軸鋁箔分切機，其結構包括：機架(2)、操作區(3)、切割區(4)和回收箱(14)，其特征在于：所述機架(2)底部焊接支撐腿(1)，所述支撐腿(1)設有四個且分布在機架(2)四角處，所述機架(2)頂部設置有操作區(3)，所述操作區(3)為斜面設置，所述操作區(3)表面設置有電源開關(11)，所述電源開關(11)右側設置有保險開關(12)，所述保險開關(12)右側設置有軸向控制開關(13)，所述電源開關(11)、保險開關(12)和軸向控制開關(13)均與機架(2)嵌入連接，所述機架(2)右側設置有回收箱(14)，所述回收箱(14)與機架(2)之間滑動連接，所述操作區(3)頂部設置有切割區(4)。

2.根據權利要求1所述的一種雙軸鋁箔分切機，其特征在于：所述操作區(3)兩側頂設置有支撐架(5)，所述支撐架(5)頂端設置有支撐棒(7)，所述支撐棒(7)與支撐架(5)之間通過支撐棒固定頂(6)固定連接，所述支撐棒(7)與設置的連接軸(8)滑動連接，所述連接軸(8)與頂部設置的第一電機(9)通過螺絲連接。

3.根據權利要求1所述的一種雙軸鋁箔分切機，其特征在于：所述切割區(4)內設置有運料輥(16)，所述運料輥(16)設有五個，所述操作區(3)內部右側設置有進料輥(15)，所述進料輥(15)右側設置進料口，所述運料輥(16)與一側設置的第二電機(10)通過螺絲連接。

4.根據權利要求1所述的一種雙軸鋁箔分切機，其特征在于：所述回收箱(14)右側設置回收總管(19)，所述回收總管(19)呈倒“L”型，所述回收總管(19)頂部連接回收支管(18)，所述回收支管(18)設有三個且分布均勻，所述回收支管(18)與切割區(4)連接，所述回收支管(18)一側連接有鼓風機(20)。

5.根據權利要求2所述的一種雙軸鋁箔分切機，其特征在于：所述連接軸(8)底部連接切割刀片(17)，所述切割刀片(17)與連接軸(8)之間可拆卸連接。

技術總結

本實用新型為一種雙軸鋁箔分切機，其結構包括：機架、操作區、切割區和回收箱，所述機架底部焊接支撐腿，所述支撐腿設有四個且分布在機架四角處，所述機架頂部設置有操作區，所述操作區為斜面設置，所述操作區表面設置有電源開關，所述電源開關右側設置有保險開關，所述保險開關右側設置有軸向控制開關，所述電源開關、保險開關和軸向控制開關均與機架嵌入連接，所述機架右側設置有回收箱，所述回收箱與機架之間滑動連接，所述操作區頂部設置有切割區。該一種雙軸鋁箔分切機，設置的第一電機可以控制與連接軸連接的切割刀片改變切割軸向，便于對鋁箔的雙軸切割，設置的回收箱可收集鋁箔廢料，避免鋁箔廢料雜亂地丟棄在地上。

技術研發人員：劉和勇

受保護的技術使用者：張家港凡妮鋁箔有限公司
