1.本實用新型涉及電池隔膜分切設備領域，具體是一種用于鋰電池隔膜分切的異形刀。

背景技術：

2.目前，隨著鋰電池行業的快速發展，國內鋰電隔膜生產技術也迎來了一個快速發展的時期，各種規格與用途的電池不斷推出，隔膜作為鋰電池的四大材料之一，也得到了很大的發展機遇，在鋰電池隔膜發展過程中，鋰電池隔膜因其優異性能而成為鋰電池隔膜中的主要產品，被廣泛地生產制造與使用，在分切隔膜時，常用到分切圓刀，分切圓刀指分段卷取高效率生產中所用的機械刀片產品。

3.中國專利公開了一種鋰電池隔膜的分切裝置（授權公告號cn215093872u），該專利技術能夠有效緩解毛邊現象及切不斷或跳刀現象，簡單有效，減少調刀時間，保證產品質量，提高產能，但是，該裝置在使用時不能夠根據需求調節刀片之間的間距，需要更換不同的分切機進行操作，從而導致在加工過程較為繁瑣，影響使用人員的工作效率，從而較為不便。因此，本領域技術人員提供了一種用于鋰電池隔膜分切的異形刀，以解決上述背景技術中提出的問題。

技術實現要素：

4.本實用新型的目的在于提供一種用于鋰電池隔膜分切的異形刀，以解決上述背景技術中提出的問題。

5.為實現上述目的，本實用新型提供如下技術方案：

6.一種用于鋰電池隔膜分切的異形刀，包括轉動輥與異形刀片，所述轉動輥的外部等距套設有異形刀片，所述轉動輥的外部靠近異形刀片的位置處均套設有固定刀座，所述固定刀座的上部均固定安裝有調節盒，所述轉動輥的內部對應調節盒的位置處均開設有調節滑槽，所述調節滑槽的內側均固定安裝有調節齒條，且調節齒條與調節滑槽之間相互平行設置，所述轉動輥的外部靠近調節滑槽的位置處均刻蝕有刻度尺，所述固定刀座的內側對應調節齒條的位置處轉動連接有調節齒輪，所述調節齒輪的外部中間處固定安裝有第一錐齒輪，所述調節盒內部對應第一錐齒輪的位置處轉動連接有轉動軸。

7.作為本實用新型進一步的方案：所述轉動軸的底部對應第一錐齒輪的位置處固定安裝有第二錐齒輪，且第一錐齒輪與第二錐齒輪之間相互嚙合連接，所述轉動軸的頂部固定安裝有內六角旋鈕，且內六角旋鈕設置在調節盒的內部。

8.作為本實用新型再進一步的方案：所述調節盒的外部設置有調節輪，所述調節輪的外部等距刻蝕有防滑紋，所述調節輪的外部中心處固定安裝有螺紋調節桿，且螺紋調節桿貫穿調節盒的內部。

9.作為本實用新型再進一步的方案：所述調節盒的內部對應螺紋調節桿的位置處固定安裝有螺紋調節套，且螺紋調節桿與螺紋調節套之間相互嚙合連接，所述螺紋調節桿的

外部對應轉動軸的一側連接有防滑卡座，所述轉動軸的外部對應防滑卡座的位置處設置有防滑凸條。

10.作為本實用新型再進一步的方案：所述固定刀座的外部對應異形刀片的一側固定安裝有連接套，且異形刀片套設在連接套的外部，所述連接套的外部設置有連接圈，且異形刀片設置在連接圈與連接套的內側之間。

11.作為本實用新型再進一步的方案：所述連接套的外部刻蝕有螺紋凸塊，所述連接圈的內部對應螺紋凸塊的位置處刻蝕有螺紋凹槽，且連接圈通過螺紋凹槽與螺紋凸塊嚙合連接，所述異形刀片的外部兩側對稱設置有防滑涂層。

12.作為本實用新型再進一步的方案：所述調節齒輪的底部設置調節滑槽的內側，且調節齒輪與調節齒條之間相互嚙合連接。

13.與現有技術相比，本實用新型的有益效果是：

14.1、當使用人員需要調節異形刀片之間的間距時，將六角扳手插入內六角旋鈕中，通過轉動軸帶動第二錐齒輪進行轉動，通過第一錐齒輪與第二錐齒輪之間的配合，帶動調節齒輪進行同步轉動，通過調節齒輪與調節齒條的配合，帶動固定刀座在轉動輥的外壁進行水平滑動，根據刻度尺進行調整適配的位置，有效的提高加工時的效率，便于使用人員進行使用，相對于傳統方式更好。

15.2、通過轉動調節輪，通過螺紋調節桿與螺紋調節套的配合，帶動防滑卡座抵住防滑凸條上，將轉動軸進行卡死防止回轉，穩定固定刀座的位置，提高該裝置加工時的精密性，當使用人員需要拆卸更換異形刀片時，轉動連接圈，通過螺紋凸塊與螺紋凹槽的配合進行拆下，反之，反向轉動連接圈，螺紋凸塊與螺紋凹槽的嚙合方向與轉動輥轉動方向相反，實現提高連接圈與連接套的嚙合緊密性，提高固定異形刀片的效果，便于使用人員進行使用，相對于傳統方式更好。

附圖說明

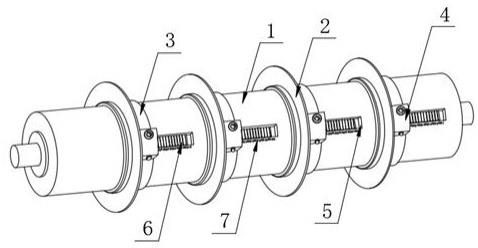

16.圖1為一種用于鋰電池隔膜分切的異形刀的結構示意圖；

17.圖2為一種用于鋰電池隔膜分切的異形刀中調節盒的結構示意圖；

18.圖3為一種用于鋰電池隔膜分切的異形刀中固定刀座的結構示意圖。

19.圖中：1、轉動輥；2、異形刀片；3、固定刀座；4、調節盒；5、調節滑槽；6、調節齒條；7、刻度尺；8、調節齒輪；9、第一錐齒輪；10、轉動軸；11、第二錐齒輪；12、內六角旋鈕；13、調節輪；14、螺紋調節桿；15、螺紋調節套；16、防滑卡座；17、防滑凸條；18、連接套；19、連接圈；20、螺紋凸塊；21、螺紋凹槽；22、防滑涂層。

具體實施方式

20.請參閱圖1～3，本實用新型實施例中，一種用于鋰電池隔膜分切的異形刀，包括轉動輥1與異形刀片2，轉動輥1的外部等距套設有異形刀片2，轉動輥1的外部靠近異形刀片2的位置處均套設有固定刀座3，固定刀座3的上部均固定安裝有調節盒4，轉動輥1的內部對應調節盒4的位置處均開設有調節滑槽5，調節滑槽5的內側均固定安裝有調節齒條6，且調節齒條6與調節滑槽5之間相互平行設置，轉動輥1的外部靠近調節滑槽5的位置處均刻蝕有刻度尺7，固定刀座3的內側對應調節齒條6的位置處轉動連接有調節齒輪8，調節齒輪8的外

部中間處固定安裝有第一錐齒輪9，調節盒4內部對應第一錐齒輪9的位置處轉動連接有轉動軸10。

21.在圖1-2中：轉動軸10的底部對應第一錐齒輪9的位置處固定安裝有第二錐齒輪11，且第一錐齒輪9與第二錐齒輪11之間相互嚙合連接，轉動軸10的頂部固定安裝有內六角旋鈕12，且內六角旋鈕12設置在調節盒4的內部，通過轉動軸10帶動第二錐齒輪11進行轉動，通過第一錐齒輪9與第二錐齒輪11之間的配合，帶動調節齒輪8進行同步轉動，通過調節齒輪8與調節齒條6的配合，帶動固定刀座3在轉動輥1的外壁進行水平滑動，根據刻度尺7進行調整適配的位置，有效的提高加工時的效率。

22.在圖1-2中：調節盒4的外部設置有調節輪13，調節輪13的外部等距刻蝕有防滑紋，調節輪13的外部中心處固定安裝有螺紋調節桿14，且螺紋調節桿14貫穿調節盒4的內部，通過調節輪13帶動螺紋調節桿14進行轉動。

23.在圖1-2中：調節盒4的內部對應螺紋調節桿14的位置處固定安裝有螺紋調節套15，且螺紋調節桿14與螺紋調節套15之間相互嚙合連接，螺紋調節桿14的外部對應轉動軸10的一側連接有防滑卡座16，轉動軸10的外部對應防滑卡座16的位置處設置有防滑凸條17，通過螺紋調節桿14與螺紋調節套15的配合，帶動防滑卡座16抵住防滑凸條17上，將轉動軸10進行卡死防止回轉，穩定固定刀座3的位置，提高該裝置加工時的精密性。

24.在圖1與3中：固定刀座3的外部對應異形刀片2的一側固定安裝有連接套18，且異形刀片2套設在連接套18的外部，連接套18的外部設置有連接圈19，且異形刀片2設置在連接圈19與連接套18的內側之間，反向轉動連接圈19，螺紋凸塊20與螺紋凹槽21的嚙合方向與轉動輥1轉動方向相反，實現提高連接圈19與連接套18的嚙合緊密性，提高固定異形刀片2的效果。

25.在圖1與3中：連接套18的外部刻蝕有螺紋凸塊20，連接圈19的內部對應螺紋凸塊20的位置處刻蝕有螺紋凹槽21，且連接圈19通過螺紋凹槽21與螺紋凸塊20嚙合連接，異形刀片2的外部兩側對稱設置有防滑涂層22，當使用人員需要拆卸更換異形刀片2時，轉動連接圈19，通過螺紋凸塊20與螺紋凹槽21的配合進行拆下，通過防滑涂層22提高連接圈19與異形刀片2的連接緊密性。

26.在圖1-2中：調節齒輪8的底部設置調節滑槽5的內側，且調節齒輪8與調節齒條6之間相互嚙合連接，通過調節齒輪8與調節齒條6的配合，帶動固定刀座3在轉動輥1的外壁進行水平滑動。

27.本實用新型的工作原理是：當使用人員需要調節異形刀片2之間的間距時，將六角扳手插入內六角旋鈕12中，通過轉動軸10帶動第二錐齒輪11進行轉動，通過第一錐齒輪9與第二錐齒輪11之間的配合，帶動調節齒輪8進行同步轉動，通過調節齒輪8與調節齒條6的配合，帶動固定刀座3在轉動輥1的外壁進行水平滑動，根據刻度尺7進行調整適配的位置，有效的提高加工時的效率，通過轉動調節輪13，通過螺紋調節桿14與螺紋調節套15的配合，帶動防滑卡座16抵住防滑凸條17上，將轉動軸10進行卡死防止回轉，穩定固定刀座3的位置，提高該裝置加工時的精密性，當使用人員需要拆卸更換異形刀片2時，轉動連接圈19，通過螺紋凸塊20與螺紋凹槽21的配合進行拆下，反之，反向轉動連接圈19，螺紋凸塊20與螺紋凹槽21的嚙合方向與轉動輥1轉動方向相反，實現提高連接圈19與連接套18的嚙合緊密性，提高固定異形刀片2的效果，便于使用人員進行使用，較為實用。

28.以上所述的，僅為本實用新型較佳的具體實施方式，但本實用新型的保護范圍并不局限于此，任何熟悉本技術領域的技術人員在本實用新型揭露的技術范圍內，根據本實用新型的技術方案及其實用新型構思加以等同替換或改變，都應涵蓋在本實用新型的保護范圍之內。

技術特征：

1.一種用于鋰電池隔膜分切的異形刀，包括轉動輥（1）與異形刀片（2），其特征在于，所述轉動輥（1）的外部等距套設有異形刀片（2），所述轉動輥（1）的外部靠近異形刀片（2）的位置處均套設有固定刀座（3），所述固定刀座（3）的上部均固定安裝有調節盒（4），所述轉動輥（1）的內部對應調節盒（4）的位置處均開設有調節滑槽（5），所述調節滑槽（5）的內側均固定安裝有調節齒條（6），且調節齒條（6）與調節滑槽（5）之間相互平行設置，所述轉動輥（1）的外部靠近調節滑槽（5）的位置處均刻蝕有刻度尺（7），所述固定刀座（3）的內側對應調節齒條（6）的位置處轉動連接有調節齒輪（8），所述調節齒輪（8）的外部中間處固定安裝有第一錐齒輪（9），所述調節盒（4）內部對應第一錐齒輪（9）的位置處轉動連接有轉動軸（10）。2.根據權利要求1所述的一種用于鋰電池隔膜分切的異形刀，其特征在于，所述轉動軸（10）的底部對應第一錐齒輪（9）的位置處固定安裝有第二錐齒輪（11），且第一錐齒輪（9）與第二錐齒輪（11）之間相互嚙合連接，所述轉動軸（10）的頂部固定安裝有內六角旋鈕（12），且內六角旋鈕（12）設置在調節盒（4）的內部。3.根據權利要求1所述的一種用于鋰電池隔膜分切的異形刀，其特征在于，所述調節盒（4）的外部設置有調節輪（13），所述調節輪（13）的外部等距刻蝕有防滑紋，所述調節輪（13）的外部中心處固定安裝有螺紋調節桿（14），且螺紋調節桿（14）貫穿調節盒（4）的內部。4.根據權利要求3所述的一種用于鋰電池隔膜分切的異形刀，其特征在于，所述調節盒（4）的內部對應螺紋調節桿（14）的位置處固定安裝有螺紋調節套（15），且螺紋調節桿（14）與螺紋調節套（15）之間相互嚙合連接，所述螺紋調節桿（14）的外部對應轉動軸（10）的一側連接有防滑卡座（16），所述轉動軸（10）的外部對應防滑卡座（16）的位置處設置有防滑凸條（17）。5.根據權利要求1所述的一種用于鋰電池隔膜分切的異形刀，其特征在于，所述固定刀座（3）的外部對應異形刀片（2）的一側固定安裝有連接套（18），且異形刀片（2）套設在連接套（18）的外部，所述連接套（18）的外部設置有連接圈（19），且異形刀片（2）設置在連接圈（19）與連接套（18）的內側之間。6.根據權利要求5所述的一種用于鋰電池隔膜分切的異形刀，其特征在于，所述連接套（18）的外部刻蝕有螺紋凸塊（20），所述連接圈（19）的內部對應螺紋凸塊（20）的位置處刻蝕有螺紋凹槽（21），且連接圈（19）通過螺紋凹槽（21）與螺紋凸塊（20）嚙合連接，所述異形刀片（2）的外部兩側對稱設置有防滑涂層（22）。7.根據權利要求1所述的一種用于鋰電池隔膜分切的異形刀，其特征在于，所述調節齒輪（8）的底部設置調節滑槽（5）的內側，且調節齒輪（8）與調節齒條（6）之間相互嚙合連接。

技術總結

本實用新型涉及電池隔膜分切設備領域，具體為一種用于鋰電池隔膜分切的異形刀，所述轉動輥的外部等距套設有異形刀片，所述轉動輥的外部靠近異形刀片的位置處均套設有固定刀座，所述固定刀座的上部均固定安裝有調節盒，所述轉動輥的內部對應調節盒的位置處均開設有調節滑槽，所述調節滑槽的內側均固定安裝有調節齒條，且調節齒條與調節滑槽之間相互平行設置，所述轉動輥的外部靠近調節滑槽的位置處均刻蝕有刻度尺，所述固定刀座的內側對應調節齒條的位置處轉動連接有調節齒輪。本實用新型所述的一種用于鋰電池隔膜分切的異形刀，能夠?qū)崿F(xiàn)多工件同時壓合，有效的提高了使用人員的工作效率，帶來更好的使用前景。帶來更好的使用前景。帶來更好的使用前景。

技術研發人員：熊俊 袁天水 遲根虎

受保護的技術使用者：馬鞍山九重機械有限公司

技術研發日：2022.06.22

技術公布日：2023/3/23
