本實用新型涉及鋰電池隔膜材料等領域，具體為一種隔膜材料的分切裝置。

背景技術：

鋰電池的結構中，隔膜是關鍵的內層組件之一。隨著新能源的迅速發展，鋰電池和動力電池的需求越來越大，電池隔膜的需求也越來越多，并且對隔膜的寬度要求也各不一樣，這就需要對隔膜進行分切，且分切時要求張力要小，速度要快，收卷要齊。

在隔膜材料生成過程中，通常需要經過多道工序，包括隔膜的分切。目前市場上的國產隔膜分切機主要是由軟包行業的分切機改造的，運行過程中的張力較大，對隔膜損傷較為嚴重。而目前市場對鋰電池的要求越來越高，相應的對隔膜的要求也更加嚴格。

技術實現要素：

本實用新型的目的是：提供一種隔膜材料的分切裝置，該分切裝置采用恒張力伺服同步放卷，主動過輥同步牽引，雙氣路滑差軸控制收卷張力，使隔膜在整個分切過程中達到極低的張力，并釋放涂布收卷是產生的內應力。本分切裝置中有平刀分切結構和圓刀分切結構，可根據不同的需求，切換使用，并且分切后端面整齊。

實現上述目的的技術方案是：一種隔膜材料的分切裝置，包括有放卷機構，放卷機構上裝有糾偏平臺，糾偏平臺上裝有兩個氣脹套和兩根過輥，糾偏平臺右邊裝有兩塊立板組成的檢測機構；放卷機構右邊是踏板機構，踏板機構右邊是分切收卷機構；分切收卷機構上按隔膜輸送方向依次裝有主動過輥、弧形輥、圓刀分切結構、平刀分切結構、膠輥，膠輥左右兩邊裝有擺臂，擺臂上裝有雙氣路滑差軸，膠輥上方裝有支架，支架左右兩邊裝有壓輪裝置。

其中，所述檢測機構上面裝有糾偏傳感器和張力傳感器，立板上預留在線檢測位置。

其中，所述踏板機構下裝有一根過度輥。

其中，分切收卷機構上的弧形輥與主動過輥由V型帶聯動。

其中，分切收卷機構的平刀分切結構左邊有3根被動過輥。

其中，分切收卷機構的膠輥下方左右兩邊各有一條靜電消除器。

其中，分切收卷機構的兩對擺臂各有一個大氣缸推動，并有小氣缸和限位塊輔助限位。

其中，雙氣路滑差軸與伺服電機靠同步帶聯動。

本實用新型的優點是：本實用新型所述的一種隔膜材料的分切裝置，包括有放卷機構，放卷機構上裝有糾偏平臺，糾偏平臺上裝有兩個氣脹套和兩根過輥，糾偏平臺右邊裝有兩塊立板組成的檢測機構；放卷機構右邊是踏板機構，踏板機構右邊是分切收卷機構；分切收卷機構上按隔膜輸送方向依次裝有主動過輥、弧形輥、圓刀分切結構、平刀分切結構、膠輥，膠輥左右兩邊裝有擺臂，擺臂上裝有雙氣路滑差軸，膠輥上方裝有支架，支架左右兩邊裝有壓輪裝置。本實用新型采用恒張力伺服同步放卷，主動過輥同步牽引，雙氣路滑差軸控制收卷張力，使隔膜在整個分切過程中達到極低的張力，并釋放涂布收卷是產生的內應力。本分切裝置中有平刀分切結構和圓刀分切結構，可根據不同的需求，切換使用，并且分切后端面整齊。

附圖說明

下面結合附圖和實施例對本實用新型作進一步解釋，但是附圖中的實施例不構成對本實用新型的任何限制。

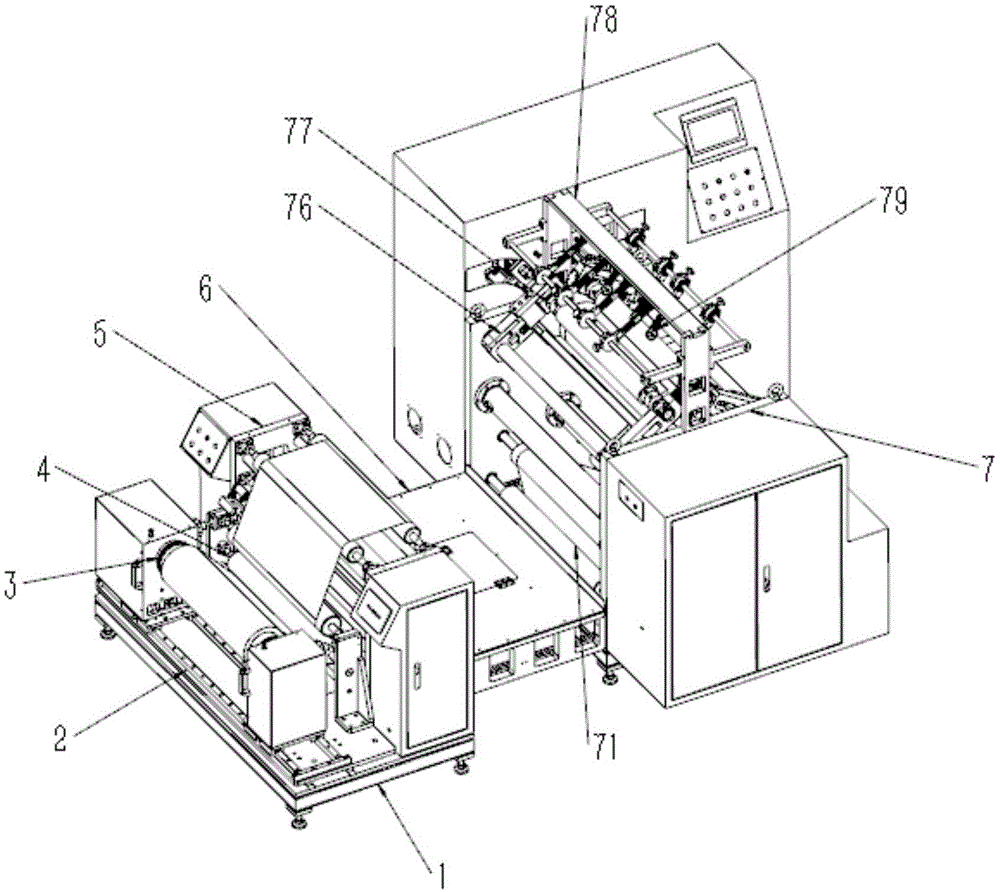

圖1是本實用新型實施例的隔膜材料分切裝置結構圖一。

圖2是本實用新型實施例的隔膜材料分切裝置結構圖二。

圖3是本實用新型實施例的隔膜材料分切裝置結構圖三。

具體實施方式

以下實施例的說明是參考附加的圖式，用以例示本實用新型可用以實施的特定實施例。本實用新型所提到的方向用語，例如「上」、「下」、「前」、「后」、「左」、「右」、「頂」、「底」等，僅是參考附加圖式的方向。因此，使用的方向用語是用以說明及理解本實用新型，而非用以限制本實用新型。

實施例：如圖1、圖2、圖3所示，一種隔膜材料的分切裝置，包括有放卷機構1，放卷機構1上裝有糾偏平臺2，糾偏平臺2上裝有兩個氣脹套3和兩根過輥4，糾偏平臺2右邊裝有兩塊立板組成的檢測機構5；放卷機構1右邊是踏板機構6，踏板機構6右邊是分切收卷機構7；分切收卷機構7上按隔膜輸送方向依次裝有主動過輥71、弧形輥72、圓刀分切結構73、平刀分切結構74、膠輥75，膠輥75左右兩邊裝有擺臂76，擺臂76上裝有雙氣路滑差軸77，膠輥75上方裝有支架78，支架78左右兩邊裝有壓輪裝置79。

進一步的，所述檢測機構5上面裝有糾偏傳感器51和張力傳感器52，立板上預留在線檢測位置53。糾偏傳感器51可跟蹤隔膜的邊緣，輔助推進器進行糾偏，張力傳感器52檢測放卷部分張力，同時調節放卷電機，實現恒張力放卷，預留在線檢測位置53可安裝在線檢測裝置，檢測隔膜表面的缺陷。

進一步的，所述踏板機構6下裝有一根過度輥61。連接放卷機構1和分切收卷機構7，并在中間托住隔膜，防止隔膜由于兩過輥間隔過長而打皺，并為操作人員提供站立平臺。

進一步的，分切收卷機構7上的弧形輥72與主動過輥71由V型帶聯動。保證隔膜勻速傳動，減小弧形輥處隔膜的張力，并展平隔膜。

進一步的，分切收卷機構7的平刀分切結構74左邊有3根被動過輥741，為平刀分切撐起隔膜。

進一步的，分切收卷機構7的膠輥75下方左右兩邊各有一條靜電消除器751，消除隔膜的靜電。

進一步的，分切收卷機構7的兩對擺臂78各有一個大氣缸781推動，并有小氣缸782和限位塊783輔助限位?？刂剖站頃r收卷軸壓在膠輥上的壓力，小氣缸頂起擺臂，方便穿帶，限位塊防止擺臂倒向另一邊。

進一步的，雙氣路滑差軸77與伺服電機771靠同步帶772聯動。為收卷滑差軸提供速度和轉矩，并用滑差軸控制收卷張力大小。

更進一步的解釋，本實用新型采用恒張力伺服同步放卷，主動過輥同步牽引，雙氣路滑差軸控制收卷張力，使隔膜在整個分切過程中達到極低的張力，并釋放涂布收卷是產生的內應力。本分切裝置中有平刀分切結構和圓刀分切結構，可根據不同的需求，切換使用，并且分切后端面整齊。

以上僅為本實用新型的較佳實施例而已，并不用以限制本實用新型，凡在本實用新型的精神和原則之內所作的任何修改、等同替換和改進等，均應包含在本實用新型的保護范圍之內。

技術特征：

1.一種隔膜材料的分切裝置，其特征在于：包括有放卷機構(1)，放卷機構(1)上裝有糾偏平臺(2)，糾偏平臺(2)上裝有兩個氣脹套(3)和兩根過輥(4)，糾偏平臺(2)右邊裝有兩塊立板組成的檢測機構(5)；放卷機構(1)右邊是踏板機構(6)，踏板機構(6)右邊是分切收卷機構(7)；分切收卷機構(7)上按隔膜輸送方向依次裝有主動過輥(71)、弧形輥(72)、圓刀分切結構(73)、平刀分切結構(74)、膠輥(75)，膠輥(75)左右兩邊裝有擺臂(76)，擺臂(76)上裝有雙氣路滑差軸(77)，膠輥(75)上方裝有支架(78)，支架(78)左右兩邊裝有壓輪裝置(79)。

2.根據權利要求1所述的一種隔膜材料的分切裝置，其特征在于：所述檢測機構(5)上面裝有糾偏傳感器(51)和張力傳感器(52)，立板上預留在線檢測位置(53)。

3.根據權利要求1所述的一種隔膜材料的分切裝置，其特征在于：所述踏板機構(6)下裝有一根過度輥(61)。

4.根據權利要求1所述的一種隔膜材料的分切裝置，其特征在于：分切收卷機構(7)上的弧形輥(72)與主動過輥(71)由V型帶聯動。

5.根據權利要求1所述的一種隔膜材料的分切裝置，其特征在于：分切收卷機構(7)的平刀分切結構(74)左邊有3根被動過輥(741)。

6.根據權利要求1所述的一種隔膜材料的分切裝置，其特征在于：分切收卷機構(7)的膠輥(75)下方左右兩邊各有一條靜電消除器(751)。

7.根據權利要求1所述的一種隔膜材料的分切裝置，其特征在于：分切收卷機構(7)的兩對擺臂(76)各有一個大氣缸(781)推動，并有小氣缸(782)和限位塊(783)輔助限位。

8.根據權利要求1所述的一種隔膜材料的分切裝置，其特征在于：雙氣路滑差軸(77)與伺服電機(771)靠同步帶(772)聯動。

技術總結

本實用新型公開了一種隔膜材料的分切裝置，包括放卷機構、踏板機構和分切收卷機構；放卷機構上裝有糾偏平臺，糾偏平臺上裝有兩個氣脹套和兩根過輥，糾偏平臺右邊裝有兩塊立板，上面裝有糾偏傳感器和張力傳感器，立板上預留在線檢測位置；放卷機構右邊是踏板機構，踏板機構右邊是分切收卷機構；分切收卷機構上按隔膜輸送方向依次裝有主動過輥、弧形輥、圓刀分切結構、平刀分切結構、膠輥，膠輥左右兩邊裝有擺臂，擺臂上裝有雙氣路滑差軸，膠輥上方裝有支架，支架左右兩邊裝有壓輪裝置。本實用新型能精確控制放卷和收卷的張力，展平隔膜，分切邊緣整齊，能夠滿足客戶的各種要求。

技術研發人員：施展;葉鑫林;馮玉川;李崢;南策文;楊帆;顏尚昆

受保護的技術使用者：清陶（昆山）自動化裝備有限公司

技術研發日：2018.08.20

技術公布日：2019.03.22
