本實用新型涉及分切機技術領域，具體是一種分切刀清洗裝置。

背景技術：

鋰電池具有工作電壓高、比能量大、體積小、質量輕、循環壽命長、自放電率低、無記憶效應、無污染等性能，因此受到很多動力設備廠商的使用。在鋰電池制造過程中，寬度很大的電池極片卷材在使用前需要進行分切加工，縱向裁切成指定寬度。

目前，電池極片分切工藝均采用專用切刀，該專用切刀包括相互配合的分切上刀和分切下刀，其中，分切上刀和分切下刀分別固接在第一刀軸和第二刀軸上。然而，采用分切刀在對電池極片卷材進行分切時，細小的粉塵和切屑會粘附在分切刀刃部?jī)蓚?cè)，該部分粉塵和切屑會加速分切刀刃部的磨損，進而縮短分切刀使用壽命，同時還會影響產品切口的質量。

經檢索，中國專利，授權公告號：cn209036669u，授權公告日：2019.06.28，公開了一種分切刀除塵裝置及分切機，分切刀除塵裝置包括：吸塵罩體，吸塵罩體包括包覆在切刀刀體外側的容納腔、與容納腔相通的進塵口和出塵口，出塵口連接有吸塵裝置；進塵口與刀軸的外周面相適配；還包括安裝支架，安裝支架包括固定桿和穿設于固定桿的橫桿，橫桿固定設置在機架上；固定桿與第一吸塵罩體的數量相等，且位置一一對應，第一吸塵罩體連接在與其對應的一個固定桿上。該實用新型中雖然增設了除塵裝置將粉塵吸走，但是粘附在刀面上的粉塵沒辦法清理干凈，無法解決分切刀刃部迅速被磨損的問題。

技術實現要素：

實用新型要解決的技術問題

針對現有的分切機分切刀刃部?jī)蓚?cè)粘附的粉塵和切屑無法清除的問題，本實用新型提供了一種分切刀清洗裝置，能夠在分切刀工作過程中有效除去分切刀刃部?jī)蓚?cè)的粉塵和切屑，延緩對分切刀刃部的磨損，延長分切刀的使用壽命。

技術方案

為解決上述問題，本實用新型提供的技術方案為：

一種分切刀清洗裝置，包括：基臺，其具有第一連接端、第二連接端和容納腔，所述容納腔設置在所述基臺的下側面上；以及導液管，其從所述基臺上側通入所述容納腔內；以及柔性液浸件，其容納于所述容納腔內，用于吸納由所述導液管導入的清洗液。

進一步地，所述第一連接端的下側面上設置有磁性件；所述第二連接端的端面上具有側卡槽，所述基臺上側設置有貫穿至所述側卡槽內的緊固螺栓ⅱ。

進一步地，所述磁性件為永磁合金塊。

進一步地，所述第一連接端的下側面上具有下卡槽，且該端端面上設置有貫穿至所述卡槽內的緊固螺栓?。凰龅诙B接端與所述第一連接端的結構互為對稱。

進一步地，所述容納腔左右側壁上具有弧形缺口。

進一步地，所述基臺為透明材質制成。

進一步地，所述柔性液浸件為羊毛氈。

進一步地，所述清洗液為酒精。

有益效果

采用本實用新型提供的技術方案，與現有技術相比，具有如下有益效果：

(1)本實用新型提供的一種分切刀清洗裝置，分切刀旋轉工作過程中，持續通過導液管向柔性液浸件供應清洗液，利用分切刀轉動產生的與柔性液浸件的相對運動對分切刀刃部擦拭，從而有效除去分切刀刃部?jī)蓚?cè)的粉塵和切屑，延緩對分切刀刃部的磨損，延長分切刀的使用壽命；

(2)本實用新型提供的一種分切刀清洗裝置，第一連接端采用磁性件吸固，第二連接端采用側卡槽和緊固螺栓ⅱ配合固定，安裝、移動和拆卸操作簡單、方便；

(3)本實用新型提供的一種分切刀清洗裝置，第一連接端和第二連接端均采用下卡槽和緊固螺栓ⅰ配合固定，在方便安裝、移動和拆卸等操作的同時，固定牢固性更高；

(4)本實用新型提供的一種分切刀清洗裝置，容納腔左右側壁上具有弧形缺口，該弧形缺口的設置一方面能夠避讓分切刀兩側的隔套，另一方面使得裝入容納腔內的柔性液浸件更容易取出更換；

(5)本實用新型提供的一種分切刀清洗裝置，基臺為透明材質制成，方便工作人員觀察容納腔的狀態；

(6)本實用新型提供的一種分切刀清洗裝置，柔性液浸件優選為羊毛氈，羊毛氈質地柔軟，不會對分切刀造成磨損，且具有較高的韌性，十分耐用；另外，羊毛氈的浸液均勻性好，能夠有效避免對分切刀干擦的情況出現；

(7)本實用新型提供的一種分切刀清洗裝置，清洗液優選為酒精，擦拭到分切刀上后容易揮發，在清潔分切刀的同時還能為分切刀降溫，從而延長分切刀的使用壽命。

附圖說明

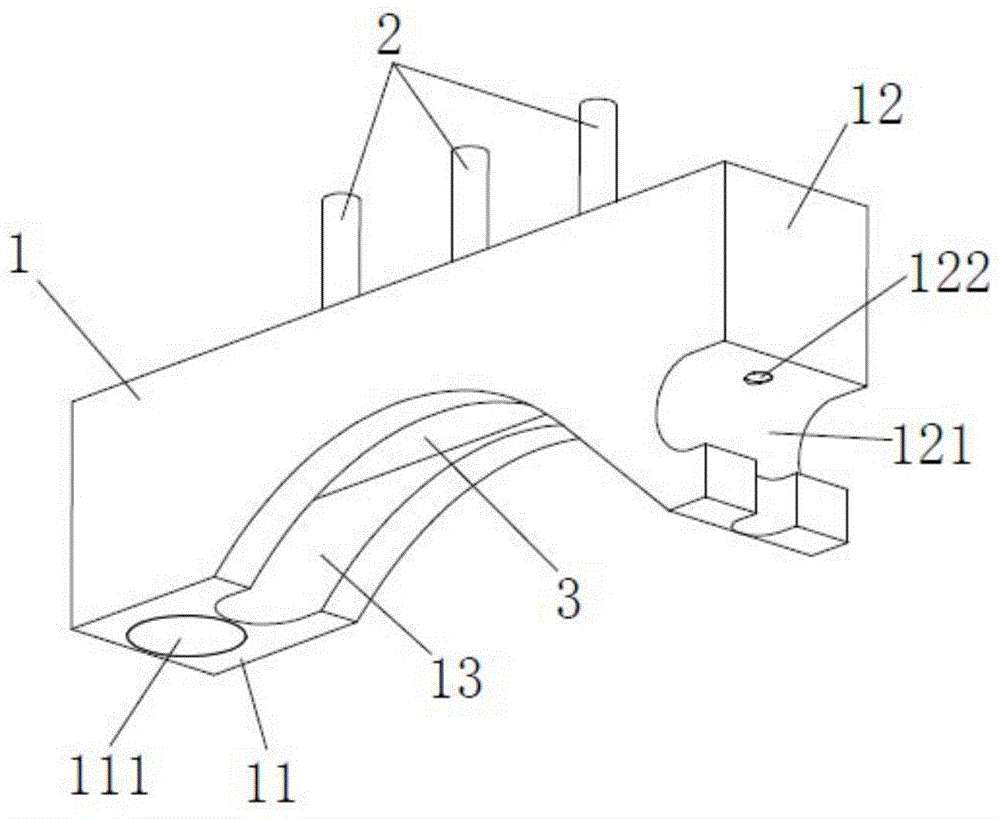

圖1為本實用新型的分切刀清洗裝置的結構示意圖；

圖2為基臺的結構示意圖；

圖3為基臺的結構示意圖；

圖4為本實用新型的分切刀清洗裝置安裝狀態示意圖；

附圖中：1、基臺；10、下卡槽；101、緊固螺栓?。?1、第一連接端；111、磁性件；12、第二連接端；121、側卡槽；122、緊固螺栓ⅱ；13、容納腔；14、弧形缺口；2、導液管；3、柔性液浸件；4、第一橫桿；5、第二橫桿。

具體實施方式

下面對照附圖，通過對實施例的描述，對本實用新型的具體實施方式作進一步詳細的說明，目的是幫助本領域的技術人員對本實用新型的構思、技術方案有更完整、準確和深入的理解，并有助于其實施。

實施例1

如圖1、圖2和圖4中所示，本實施例中的一種分切刀清洗裝置，包括基臺1，其具有第一連接端11、第二連接端12和容納腔13，所述容納腔13設置在所述基臺1的下側面上；所述第一連接端11和第二連接端12分別用于與分切機刀架上的第一橫桿4和第二橫桿5連接，以實現基臺1的安裝固定，所述容納腔13用于容納分切刀；本實施例中，所述第一連接端11的下側面上設置有磁性件111，所述磁性件111嵌入到所述基臺1下側面內；所述磁性件111優選為永磁合金塊，磁性強且不易損壞；所述第二連接端12的端面上具有側卡槽121，所述基臺1上側設置有貫穿至所述側卡槽121內的緊固螺栓ⅱ122。本實施例中，所述基臺1為透明材質制成，方便工作人員觀察容納腔13的狀態，優選為亞克力材質，透明度好，且機械強度高、易加工。

還包括導液管2，所述導液管2從所述基臺1上側通入所述容納腔13內，以向所述容納腔13內通入用于清洗分切刀刃部的清洗液。本實施例中，所述清洗液優選為酒精，擦拭到分切刀上后容易揮發，在清潔分切刀的同時還能為分切刀降溫，從而延長分切刀的使用壽命。

還包括柔性液浸件3，所述柔性液浸件3容納于所述容納腔13內，所述柔性液浸件3用于吸納由所述導液管2導入的清洗液，以讓清洗液均勻浸透其自身，進而利用所述柔性液浸件3擦拭旋轉中的分切刀刃部，將粘附在分切刀刃部?jī)蓚?cè)的粉塵和切屑擦掉。本實施例中，所述柔性液浸件3優選為羊毛氈，羊毛氈質地柔軟，不會對分切刀造成磨損，且具有較高的韌性，十分耐用；另外，羊毛氈的浸液均勻性好，能夠有效避免對分切刀干擦的情況出現。

本實施例中的分切刀清洗裝置，如圖4中所示，安裝時，將第二連接端12的側卡槽121卡裝在第二橫桿5上，將第一連接端11平放在第一橫桿4上，利用磁性件111吸住第一橫桿4，待調整好基臺1位置使容納腔13罩在分切刀上后，利用緊固螺栓ⅱ122將第二連接端12鎖緊在第二橫桿5，安裝、移動和拆卸均十分方便；此時分切刀刃部接觸柔性液浸件3。分切刀旋轉工作過程中，持續通過導液管2向柔性液浸件3供應清洗液，利用分切刀轉動產生的與柔性液浸件3的相對運動對分切刀刃部擦拭，從而有效除去分切刀刃部?jī)蓚?cè)的粉塵和切屑，延緩對分切刀刃部的磨損，延長分切刀的使用壽命。

另外，所述容納腔13左右側壁上具有弧形缺口14，該弧形缺口14的設置一方面能夠避讓分切刀兩側的隔套，另一方面使得裝入容納腔13內的柔性液浸件3更容易取出更換。

實施例2

本實施例中的一種分切刀清洗裝置，基本結構同實施例1中，不同和改進之處在于，如圖3中所示，所述第一連接端11的下側面上具有下卡槽10，且該端端面上設置有貫穿至所述卡槽10內的緊固螺栓ⅰ101；所述第二連接端12與所述第一連接端11的結構互為對稱。

安裝時，使容納腔13罩在分切刀上，并將兩端的下卡槽10分別卡裝在相應的分切機刀架上的橫桿上，然后旋緊兩端的緊固螺栓ⅰ101即可。本實施例中的分切刀清洗裝置，安裝牢固性更高，更加安全。

以上示意性的對本實用新型及其實施方式進行了描述，該描述沒有限制性，附圖中所示的也只是本實用新型的實施方式之一，實際的結構并不局限于此。所以，如果本領域的普通技術人員受其啟示，在不脫離本實用新型創造宗旨的情況下，不經創造性的設計出與該技術方案相似的結構方式及實施例，均應屬于本實用新型的保護范圍。

技術特征：

1.一種分切刀清洗裝置，其特征在于，包括：

基臺(1)，其具有第一連接端(11)、第二連接端(12)和容納腔(13)，所述容納腔(13)設置在所述基臺(1)的下側面上；以及

導液管(2)，其從所述基臺(1)上側通入所述容納腔(13)內；以及

柔性液浸件(3)，其容納于所述容納腔(13)內，用于吸納由所述導液管(2)導入的清洗液。

2.根據權利要求1所述的分切刀清洗裝置，其特征在于：

所述第一連接端(11)的下側面上設置有磁性件(111)；

所述第二連接端(12)的端面上具有側卡槽(121)，所述基臺(1)上側設置有貫穿至所述側卡槽(121)內的緊固螺栓ⅱ(122)。

3.根據權利要求2所述的分切刀清洗裝置，其特征在于：所述磁性件(111)為永磁合金塊。

4.根據權利要求1所述的分切刀清洗裝置，其特征在于：

所述第一連接端(11)的下側面上具有下卡槽(10)，且該端端面上設置有貫穿至所述下卡槽(10)內的緊固螺栓ⅰ(101)；

所述第二連接端(12)與所述第一連接端(11)的結構互為對稱。

5.根據權利要求1至4任一所述的分切刀清洗裝置，其特征在于：所述容納腔(13)左右側壁上具有弧形缺口(14)。

6.根據權利要求1至4任一所述的分切刀清洗裝置，其特征在于：所述基臺(1)為透明材質制成。

7.根據權利要求1至4任一所述的分切刀清洗裝置，其特征在于：所述柔性液浸件(3)為羊毛氈。

8.根據權利要求1至4任一所述的分切刀清洗裝置，其特征在于：所述清洗液為酒精。

技術總結

本實用新型公開了一種分切刀清洗裝置，涉及分切機技術領域。包括基臺，其具有第一連接端、第二連接端和容納腔，容納腔設置在基臺的下側面上；以及導液管，其從基臺上側通入容納腔內；以及柔性液浸件，其容納于容納腔內，用于吸納由導液管導入的清洗液。第一連接端的下側面上設置有磁性件，第二連接端的端面上具有側卡槽，基臺上側設置有貫穿至側卡槽內的緊固螺栓Ⅱ；或者，第一連接端的下側面上具有下卡槽，且該端端面上設置有貫穿至卡槽內的緊固螺栓Ⅰ，第二連接端與第一連接端的結構互為對稱。容納腔左右側壁上具有弧形缺口。本實用新型能夠在分切刀工作過程中有效除去分切刀刃部?jī)蓚?cè)的粉塵和切屑，延緩對分切刀刃部的磨損。

技術研發人員：袁雨;柳開平

受保護的技術使用者：南京百澤機械有限公司

技術研發日：2020.03.31

技術公布日：2020.11.13
