本實用新型涉及電容器相關技術領域，具體為一種電容器用金屬化薄膜卷分卷裁切裝置。

背景技術：

電容器一般是指以金屬薄膜當電極，將其和聚乙酯，聚丙烯，聚苯乙烯或聚碳酸酯等塑料薄膜從兩端重疊后，卷繞成圓筒狀的構造的電容器，現有的金屬化薄膜電容器一般采用鋁、鋅、鋅鋁合金等金屬鍍層作電極，為了達到正負電極間絕緣的目的，在金屬鍍層上都需要設計有空白的留邊，即基膜上設有沒有金屬化的區域。

但是，一般的電容器用的金屬化薄膜卷在生產加工時，在對金屬化薄膜進行卷繞時，不方便對金屬化薄膜進行保護，容易出現磨損的現象，以及不方便根據需要將金屬化薄膜進行裁剪呈所需的尺寸，以及不方便更換卷筒，影響收集的問題，為此我們提出了一種電容器用金屬化薄膜卷分卷裁切裝置，用來解決上述問題。

技術實現要素：

本實用新型的目的在于提供一種電容器用金屬化薄膜卷分卷裁切裝置，以解決上述背景技術中提出的一般的電容器用的金屬化薄膜卷在生產加工時，在對金屬化薄膜進行卷繞時，不方便對金屬化薄膜進行保護，容易出現磨損的現象，以及不方便根據需要將金屬化薄膜進行裁剪呈所需的尺寸，以及不方便更換卷筒，影響收集的問題。

為實現上述目的，本實用新型提供如下技術方案：一種電容器用金屬化薄膜卷分卷裁切裝置，包括底座，所述底座的左右兩端拐角處均固定安裝有支撐桿，且支撐桿的上端固定安裝有固定塊，所述固定塊的內部貫穿連接有固定桿，且轉動筒通過固定桿固定安裝在固定塊上，并且固定桿的外表面套設有卷筒，所述底座的中部自前向后貫穿連接有調節桿，且調節桿的外表面套設有裁切刀，所述調節桿上開設有固定孔，所述底座的上端中部開設有滑槽，所述滑槽的左右兩側均設置有鋪展板，且鋪展板的上端前后兩側均固定連接有鋪展塊，所述鋪展板的下端固定連接有連接柱，且連接柱的外表面套設有滑塊，所述連接柱的下端與卡槽卡合連接，且卡槽開設在底座的上端面。

優選的，所述調節桿與底座上開設的滑槽呈上下對應設置，且調節桿上均勻開設有固定孔。

優選的，所述裁切刀和滑塊構成“t”字型結構，且裁切刀通過滑塊在調節桿上構成滑動結構，并且裁切刀通過滑塊與調節桿上的固定孔呈對應設置。

優選的，所述固定桿關于轉動筒的水平中軸線前后對稱設置，且固定桿與固定桿之間的間距尺寸小于轉動筒的長度尺寸，并且轉動筒和固定桿構成轉動結構。

優選的，所述鋪展板關于滑槽左右對稱設置，且鋪展板通過連接柱在底座上構成伸縮結構，并且鋪展板與鋪展塊的縱截面構成“口”字型結構。

優選的，所述鋪展塊呈“l(fā)”字型結構，且鋪展塊遠離裁切刀的一端呈圓弧形傾斜設置。

與現有技術相比，本實用新型的有益效果是：該電容器用金屬化薄膜卷分卷裁切裝置，方便對金屬化薄膜進行鋪展的同時也進行保護，減小磨損，同時也便于對金屬化薄膜進行分切呈所需的尺寸，方便收卷使用，也便于收集拆卸更換；

1、設有調節桿、裁切刀和滑塊，方便裁切刀通過滑塊在調節桿上進行自由的滑動，同時結合滑槽右側的刻度線，方便調節裁切刀與裁切刀之間的間距尺寸，從而便于分切不同尺寸的金屬化薄膜；

2、設有固定塊、卷筒和固定桿，固定桿與固定塊的連接方式為螺紋連接，從而便于安裝與拆卸，同時固定桿與轉動筒構成轉動結構，從而便于卷筒通過轉動筒在固定桿上轉動，方便收卷金屬化薄膜，方便使用；

3、設有鋪展板和鋪展塊，鋪展塊固定安裝在鋪展板的上端，便于對金屬化薄膜進行保護，同時也便于鋪展開金屬化薄膜，方便根據金屬化薄膜在卷筒上纏繞的厚度尺寸，便于利用滑塊的彈性作用，方便自由的收縮，方便使用。

附圖說明

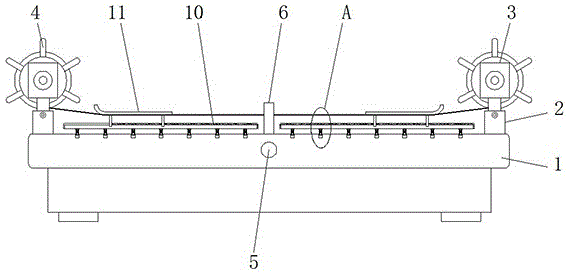

圖1為本實用新型正視結構示意圖；

圖2為本實用新型俯視剖面結構示意圖；

圖3為本實用新型圖1中a處放大結構示意圖；

圖4為本實用新型調節桿和裁切刀連接整體結構示意圖；

圖5為本實用新型底座和調節桿連接俯視結構示意圖。

圖中：1、底座；2、支撐桿；3、固定塊；4、卷筒；5、調節桿；6、裁切刀；7、滑槽；8、轉動筒；9、固定桿；10、鋪展板；11、鋪展塊；12、固定孔；13、滑塊；14、連接柱；15、卡槽。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-5，本實用新型提供一種技術方案：一種電容器用金屬化薄膜卷分卷裁切裝置，包括底座1、支撐桿2、固定塊3、卷筒4、調節桿5、裁切刀6、滑槽7、轉動筒8、固定桿9、鋪展板10、鋪展塊11、固定孔12、滑塊13、連接柱14和卡槽15，底座1的左右兩端拐角處均固定安裝有支撐桿2，且支撐桿2的上端固定安裝有固定塊3，固定塊3的內部貫穿連接有固定桿9，且轉動筒8通過固定桿9固定安裝在固定塊3上，并且固定桿9的外表面套設有卷筒4，底座1的中部自前向后貫穿連接有調節桿5，且調節桿5的外表面套設有裁切刀6，調節桿5上開設有固定孔12，底座1的上端中部開設有滑槽7，滑槽7的左右兩側均設置有鋪展板10，且鋪展板10的上端前后兩側均固定連接有鋪展塊11，鋪展板10的下端固定連接有連接柱14，且連接柱14的外表面套設有滑塊13，連接柱14的下端與卡槽15卡合連接，且卡槽15開設在底座1的上端面。

如圖5中調節桿5與底座1上開設的滑槽7呈上下對應設置，且調節桿5上均勻開設有固定孔12，便于裁切刀6在調節桿5上進行滑動，從而便于根據滑槽7右側的刻度線進行調節裁切刀6的間距，便于調節分切的尺寸，如圖2、圖4和圖5中裁切刀6和滑塊13構成“t”字型結構，且裁切刀6通過滑塊13在調節桿5上構成滑動結構，并且裁切刀6通過滑塊13與調節桿5上的固定孔12呈對應設置，方便對金屬化薄膜進行分切裁剪的同時也進行收卷，方便使用，便于保持平整度。

如圖1和圖2中固定桿9關于轉動筒8的水平中軸線前后對稱設置，且固定桿9與固定桿9之間的間距尺寸小于轉動筒8的長度尺寸，并且轉動筒8和固定桿9構成轉動結構，便于安裝與拆卸，同時也便于轉動收卷，方便使用，如圖1和圖3中鋪展板10關于滑槽7左右對稱設置，且鋪展板10通過連接柱14在底座1上構成伸縮結構，并且鋪展板10與鋪展塊11的縱截面構成“口”字型結構，便于貫穿金屬化薄膜，方便分切時，保持水平，方便使用。

如圖1中鋪展塊11呈“l(fā)”字型結構，且鋪展塊11遠離裁切刀6的一端呈圓弧形傾斜設置，方便對金屬化薄膜進行鋪展，避免出現褶皺，同時也便于保護金屬化薄膜，避免出現刮傷，方便使用。

工作原理：在使用該電容器用金屬化薄膜卷分卷裁切裝置時，首先將結合圖2、圖4和圖5所示，根據所需金屬化薄膜的尺寸大小，參考滑槽7右側的刻度線，將裁切刀6通過滑塊13在調節桿5上進行滑動，通過螺栓將滑塊13固定在調節桿5上，然后結合圖1和圖2所示，將卷筒4通過轉動筒8放置在固定塊3上，再將固定桿9貫穿在固定塊3的中部進行螺紋連接，使得固定桿9插入到轉動筒8的內部，從而便于對轉動筒8進行安裝，方便卷筒4通過轉動筒8在固定塊3上進行轉動，接著將左側的卷筒4上纏繞的金屬化薄膜穿過鋪展塊11的下表面向右側拉動，然后在裁切刀6的裁剪下，與右側的卷筒4的外表面進行粘貼，接著逆時針轉動卷筒4，從而便于帶動金屬化薄膜進行收卷，同時也便于分切，方便使用，結合圖1和圖3所示，金屬化薄膜在鋪展板10和鋪展塊11之間穿過，便于利用滑塊13的彈性作用，根據金屬化薄膜在卷筒4上纏繞的高度尺寸，方便自由伸縮，方便對金屬化薄膜進行保護，避免刮傷，方便使用，這就是電容器用金屬化薄膜卷分卷裁切裝置使用的整個過程。

盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。

技術特征：

1.一種電容器用金屬化薄膜卷分卷裁切裝置，包括底座（1），其特征在于：所述底座（1）的左右兩端拐角處均固定安裝有支撐桿（2），且支撐桿（2）的上端固定安裝有固定塊（3），所述固定塊（3）的內部貫穿連接有固定桿（9），且轉動筒（8）通過固定桿（9）固定安裝在固定塊（3）上，并且固定桿（9）的外表面套設有卷筒（4），所述底座（1）的中部自前向后貫穿連接有調節桿（5），且調節桿（5）的外表面套設有裁切刀（6），所述調節桿（5）上開設有固定孔（12），所述底座（1）的上端中部開設有滑槽（7），所述滑槽（7）的左右兩側均設置有鋪展板（10），且鋪展板（10）的上端前后兩側均固定連接有鋪展塊（11），所述鋪展板（10）的下端固定連接有連接柱（14），且連接柱（14）的外表面套設有滑塊（13），所述連接柱（14）的下端與卡槽（15）卡合連接，且卡槽（15）開設在底座（1）的上端面。

2.根據權利要求1所述的一種電容器用金屬化薄膜卷分卷裁切裝置，其特征在于：所述調節桿（5）與底座（1）上開設的滑槽（7）呈上下對應設置，且調節桿（5）上均勻開設有固定孔（12）。

3.根據權利要求1所述的一種電容器用金屬化薄膜卷分卷裁切裝置，其特征在于：所述裁切刀（6）和滑塊（13）構成“t”字型結構，且裁切刀（6）通過滑塊（13）在調節桿（5）上構成滑動結構，并且裁切刀（6）通過滑塊（13）與調節桿（5）上的固定孔（12）呈對應設置。

4.根據權利要求1所述的一種電容器用金屬化薄膜卷分卷裁切裝置，其特征在于：所述固定桿（9）關于轉動筒（8）的水平中軸線前后對稱設置，且固定桿（9）與固定桿（9）之間的間距尺寸小于轉動筒（8）的長度尺寸，并且轉動筒（8）和固定桿（9）構成轉動結構。

5.根據權利要求1所述的一種電容器用金屬化薄膜卷分卷裁切裝置，其特征在于：所述鋪展板（10）關于滑槽（7）左右對稱設置，且鋪展板（10）通過連接柱（14）在底座（1）上構成伸縮結構，并且鋪展板（10）與鋪展塊（11）的縱截面構成“口”字型結構。

6.根據權利要求1所述的一種電容器用金屬化薄膜卷分卷裁切裝置，其特征在于：所述鋪展塊（11）呈“l(fā)”字型結構，且鋪展塊（11）遠離裁切刀（6）的一端呈圓弧形傾斜設置。

技術總結

本實用新型公開了一種電容器用金屬化薄膜卷分卷裁切裝置，包括底座，所述底座的左右兩端拐角處均固定安裝有支撐桿，且支撐桿的上端固定安裝有固定塊，所述固定塊的內部貫穿連接有固定桿，且轉動筒通過固定桿固定安裝在固定塊上，所述底座的中部自前向后貫穿連接有調節桿，所述調節桿上開設有固定孔，所述底座的上端中部開設有滑槽，所述滑槽的左右兩側均設置有鋪展板，所述鋪展板的下端固定連接有連接柱，所述連接柱的下端與卡槽卡合連接。該電容器用金屬化薄膜卷分卷裁切裝置，方便對金屬化薄膜進行鋪展的同時也進行保護，減小磨損，同時也便于對金屬化薄膜進行分切呈所需的尺寸，方便收卷使用，也便于收集拆卸更換。

技術研發人員：張高偉

受保護的技術使用者：河南華佳新材料技術有限公司

技術研發日：2019.07.18

技術公布日：2020.04.28
