一種鋰電池電極片的全自動均勻分切機的制作方法

1.本實用新型涉及分切機技術領域，具體為一種鋰電池電極片的全自動均勻分切機。

背景技術：

2.鋰離子電池是性能卓越的新一代綠色高能電池，已成為高新技術發展的重點之一，鋰離子電池具有以下特點：高電壓、高容量、低消耗、無記憶效應、無公害、體積小、內阻小、自放電少、循環次數多，因其上述特點，鋰離子電池已應用到移動電話、筆記本電腦、攝像機、數碼相機等眾多民用及軍事領域，鋰電池是一類由鋰金屬或鋰合金為正/負極材料、使用非水電解質溶液的電池，由于鋰金屬的化學特性非?；顫姡沟娩嚱饘俚募庸?、保存、使用，對環境要求非常高，隨著科學技術的發展，鋰電池已經成為了主流，鋰電池大致可分為兩類：鋰金屬電池和鋰離子電池，鋰離子電池不含有金屬態的鋰，并且是可以充電的，鋰金屬電池一般是使用二氧化錳為正極材料、金屬鋰或其合金金屬為負極材料、使用非水電解質溶液的電池，分切機是一種將寬幅紙張、云母帶或薄膜分切成多條窄幅材料的機械設備，常用于造紙機械、電線電纜云母帶及印刷包裝機械，分切機主要的運用于：無紡布；云母帶、紙張、絕緣材料及各種薄膜材料分切、特別適宜于窄帶(無紡布，紙張，絕緣材料、云母帶、薄膜等等)的分切，分切機也適用于鋰電池電極片的分切加工。

3.然而現有的鋰離子電極片分切機在進料時易出現位置的偏移，偏移后的電極片在分切時則會導致切割出不平整，導致電極片分切不達標的數量的增加，降低了電極片分切的合格率，增加了電極片分切的成本；現有的電極片的分切加工時對電極片分切的長度難以控制，縮小了分切機的適用范圍，降低了分切機的利用率。

技術實現要素：

4.針對現有技術的不足，本實用新型提供了一種鋰電池電極片的全自動均勻分切機，具備可實現鋰電池電極片的定距分切、加固鋰電池電極片分切時的穩定性、提高鋰電池電極片分切的質量和減少鋰電池電極片分切的不達標率的優點，解決了上述背景技術中所提出的問題。

5.本實用新型提供如下技術方案：一種鋰電池電極片的全自動均勻分切機，包括分切機本體，所述分切機本體上端面固定安裝有分切機刀頭，所述分切機本體上端面的左側固定安裝有位于分切機刀頭下方的傳送裝置，所述傳送裝置的右側連接有夾持裝置，所述夾持裝置遠離傳送裝置的一端連接有二號連接桿，所述二號連接桿的一端固定連接有二號t形塊，所述二號t形塊的內壁活動套接有圓桿，所述圓桿的外壁固定安裝有位于分切機本體上端面右側的二號固定桿，所述二號固定桿的上表面均勻分布有刻度線。

6.優選的，所述傳送裝置包括與一號固定桿內壁活動套接的轉動桿，所述轉動桿的外壁活動套接有一號t形塊，所述一號t形塊的一端固定連接有一號連接桿，且一號連接桿遠離一號t形塊的一端與夾持裝置的一端固定連接。

7.優選的，所述轉動桿的外壁設置有螺紋，所述轉動桿的外壁與一號t形塊的內壁螺紋套接，且一號t形塊的內壁設置有與轉動桿外壁相對應的螺紋。

8.優選的，所述轉動桿的后端固定連接有一號皮帶輪，所述一號皮帶輪的外壁活動套接有皮帶，所述皮帶的內壁活動套接有位于一號皮帶輪下方的二號皮帶輪，所述二號皮帶輪的正面固定安裝有位于分切機本體內部的電機。

9.優選的，所述夾持裝置包括與一號t形塊一端固定連接的下夾板，所述下夾板的上表面固定安裝有彈簧，所述彈簧遠離下夾板的一端固定連接有上夾板。

10.優選的，所述二號固定桿內壁的前后兩端與圓桿的前后兩端固定連接，所述二號固定桿的左側開設有活動孔，且活動孔的內壁與二號連接桿的外壁活動套接，所述二號固定桿內壁的右側開設有滑槽，且滑槽的內壁與二號t形塊右端的外壁活動套接。

11.與現有技術對比，本實用新型具備以下有益效果：

12.1、本實用新型通過上夾板、下夾板、彈簧和分切機刀頭之間的配，利用彈簧的彈性帶動上夾板的運動，實現了對不用厚度的電極片的夾持作用，達到了加固電極片分切時的穩定性，有效地解決了電極片分切時位置偏移的問題，限制電極片傳送時的位置，避免了電極片分切時因位置偏移導致電極片的報廢，提高了電極片分切的合格率，降低了電極片損壞的成本。

13.2、本實用新型通過傳送裝置、夾持裝置、刻度線和分切機刀頭之間的配合，根據分切的長度要求使得傳送裝置移動至刻度線處，實現了對電極片的不同長度值分切的效果，有效地解決了分切機本體功能單一的問題，分切長度的可調節，擴大了分切機本體的適用范圍，增加了分切機本體的靈活性和機動性，提高了分切機本體的利用率。

附圖說明

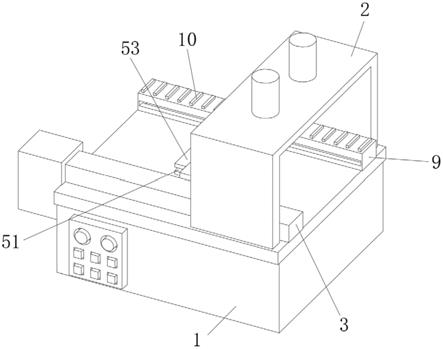

14.圖1為本實用新型結構示意圖；

15.圖2為本實用新型分切機本體的正視圖；

16.圖3為本實用新型刻度線的俯視圖；

17.圖4為本實用新型一號皮帶輪的示意圖；

18.圖5為本實用新型傳送裝置的剖視圖。

19.圖中：1、分切機本體；2、分切機刀頭；3、一號固定桿；4、傳送裝置；41、轉動桿；42、一號t形塊；43、一號連接桿；5、夾持裝置；51、下夾板；52、彈簧；53、上夾板；6、二號連接桿；7、二號t形塊；8、圓桿；9、二號固定桿；10、刻度線；11、一號皮帶輪；12、皮帶；13、二號皮帶輪；14、電機。

具體實施方式

20.下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

21.請參閱圖1

5，一種鋰電池電極片的全自動均勻分切機，包括分切機本體1，分切機本體1上端面固定安裝有分切機刀頭2，分切機本體1上端面的左側固定安裝有位于分切機

刀頭2下方的傳送裝置4，傳送裝置4的安裝為電極片的傳送提供動力，傳送裝置4的右側連接有夾持裝置5，夾持裝置5的安裝加固了電極片分切時的穩定性，夾持裝置5遠離傳送裝置4的一端連接有二號連接桿6，二號連接桿6的一端固定連接有二號t形塊7，二號t形塊7的內壁活動套接有圓桿8，二號t形塊7在圓桿8外壁的運動為夾持裝置5的運動保持平衡提供支撐的作用，圓桿8的外壁固定安裝有位于分切機本體1上端面右側的二號固定桿9，二號固定桿9的上表面均勻分布有刻度線10，刻度線10的設置使得分切機本體1可適用于定距分切，提高了電極片分切的長度值的精準形，提高了電極片分切的質量和品質，同時還提高了分切機本體1的利用率。

22.其中，傳送裝置4包括與一號固定桿3內壁活動套接的轉動桿41，轉動桿41的外壁活動套接有一號t形塊42，一號t形塊42的一端固定連接有一號連接桿43，轉動桿41的圓周轉動，配合一號t形塊42自身形狀的限制，使得一號t形塊42做水平方向的運動，同時也為夾持裝置5的運動提供動力，且一號連接桿43遠離一號t形塊42的一端與夾持裝置5的一端固定連接。

23.其中，轉動桿41的外壁設置有螺紋，轉動桿41的外壁與一號t形塊42的內壁螺紋套接，且一號t形塊42的內壁設置有與轉動桿41外壁相對應的螺紋，螺紋套接的連接方式使得轉動桿41的圓周轉動為一號t形塊42的水平運動提供動力。

24.其中，轉動桿41的后端固定連接有一號皮帶輪11，一號皮帶輪11的外壁活動套接有皮帶12，皮帶12的安裝使得二號皮帶輪13的圓周轉動的同時帶動一號皮帶輪11的同步轉動，為轉動桿41的圓周轉動提供動力，皮帶12的內壁活動套接有位于一號皮帶輪11下方的二號皮帶輪13，二號皮帶輪13的正面固定安裝有位于分切機本體1內部的電機14，電機14的安裝為二號皮帶輪13的圓周轉動提供動力。

25.其中，夾持裝置5包括與一號t形塊42一端固定連接的下夾板51，下夾板51的上表面固定安裝有彈簧52，彈簧52遠離下夾板51的一端固定連接有上夾板53，利用彈簧52的彈性增加了上夾板53的靈活性，使得夾持裝置5可適用于不同厚度的電極片的分切加工，擴大了夾持裝置5的適用范圍。

26.其中，二號固定桿9內壁的前后兩端與圓桿8的前后兩端固定連接，二號固定桿9的安裝為圓桿8的安裝提供支撐和平臺，二號固定桿9的左側開設有活動孔，且活動孔的內壁與二號連接桿6的外壁活動套接，活動孔的開設為二號連接桿6的運動提供空間，二號固定桿9內壁的右側開設有滑槽，且滑槽的內壁與二號t形塊7右端的外壁活動套接，滑槽的開設限制了二號t形塊7的運動路徑，加固了二號t形塊7的水平運動的穩定性。

27.工作原理：使用時，首先，向上移動上夾板53，上夾板53運動的同時拉伸彈簧52，此時將帶分切的電極片的前端放置在下夾板51的上表面，松開上夾板53，利用彈簧52的回彈使得上夾板53和下夾板51對電極片的上下夾持，然后，開啟電機14，電機14開啟的同時帶動二號皮帶輪13的圓周轉動，二號皮帶輪13轉動的同時帶動皮帶12的轉動，皮帶12轉動的同時帶動一號皮帶輪11的同步轉動，一號皮帶輪11轉動的同時帶動轉動桿41的圓周轉動，轉動桿41轉動的同時配合一號t形塊42自身的形狀限制使得一號t形塊42在轉動桿41的外壁做水平方向的運動，一號t形塊42運動的同時帶動一號連接桿43的同步運動，一號連接桿43運動的同時帶動夾持裝置5的同方向運動，根據分切長度的規定，將夾持裝置5移動至刻度線10的指定位置后停止電機14，最后，開啟分切機刀頭2的電源即可完成對電機片的分切。

28.需要說明的是，在本文中，諸如第一和第二等之類的關系術語僅僅用來將一個實體或者操作與另一個實體或操作區分開來，而不一定要求或者暗示這些實體或操作之間存在任何這種實際的關系或者順序。而且，術語“包括”、“包含”或者其任何其他變體意在涵蓋非排他性的包含，從而使得包括一系列要素的過程、方法、物品或者設備不僅包括那些要素，而且還包括沒有明確列出的其他要素，或者是還包括為這種過程、方法、物品或者設備所固有的要素。同時在本實用新型的附圖中，填充圖案只是為了區別圖層，不做其他任何限定。

29.盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。

技術特征：

1.一種鋰電池電極片的全自動均勻分切機，包括分切機本體(1)，其特征在于：所述分切機本體(1)上端面固定安裝有分切機刀頭(2)，所述分切機本體(1)上端面的左側固定安裝有位于分切機刀頭(2)下方的傳送裝置(4)，所述傳送裝置(4)的右側連接有夾持裝置(5)，所述夾持裝置(5)遠離傳送裝置(4)的一端連接有二號連接桿(6)，所述二號連接桿(6)的一端固定連接有二號t形塊(7)，所述二號t形塊(7)的內壁活動套接有圓桿(8)，所述圓桿(8)的外壁固定安裝有位于分切機本體(1)上端面右側的二號固定桿(9)，所述二號固定桿(9)的上表面均勻分布有刻度線(10)。2.根據權利要求1所述的一種鋰電池電極片的全自動均勻分切機，其特征在于：所述傳送裝置(4)包括與一號固定桿(3)內壁活動套接的轉動桿(41)，所述轉動桿(41)的外壁活動套接有一號t形塊(42)，所述一號t形塊(42)的一端固定連接有一號連接桿(43)，且一號連接桿(43)遠離一號t形塊(42)的一端與夾持裝置(5)的一端固定連接。3.根據權利要求2所述的一種鋰電池電極片的全自動均勻分切機，其特征在于：所述轉動桿(41)的外壁設置有螺紋，所述轉動桿(41)的外壁與一號t形塊(42)的內壁螺紋套接，且一號t形塊(42)的內壁設置有與轉動桿(41)外壁相對應的螺紋。4.根據權利要求2所述的一種鋰電池電極片的全自動均勻分切機，其特征在于：所述轉動桿(41)的后端固定連接有一號皮帶輪(11)，所述一號皮帶輪(11)的外壁活動套接有皮帶(12)，所述皮帶(12)的內壁活動套接有位于一號皮帶輪(11)下方的二號皮帶輪(13)，所述二號皮帶輪(13)的正面固定安裝有位于分切機本體(1)內部的電機(14)。5.根據權利要求2所述的一種鋰電池電極片的全自動均勻分切機，其特征在于：所述夾持裝置(5)包括與一號t形塊(42)一端固定連接的下夾板(51)，所述下夾板(51)的上表面固定安裝有彈簧(52)，所述彈簧(52)遠離下夾板(51)的一端固定連接有上夾板(53)。6.根據權利要求1所述的一種鋰電池電極片的全自動均勻分切機，其特征在于：所述二號固定桿(9)內壁的前后兩端與圓桿(8)的前后兩端固定連接，所述二號固定桿(9)的左側開設有活動孔，且活動孔的內壁與二號連接桿(6)的外壁活動套接，所述二號固定桿(9)內壁的右側開設有滑槽，且滑槽的內壁與二號t形塊(7)右端的外壁活動套接。

技術總結

本實用新型涉及分切機技術領域，且公開了一種鋰電池電極片的全自動均勻分切機，包括分切機本體，所述分切機本體上端面固定安裝有分切機刀頭，所述分切機本體上端面的左側固定安裝有位于分切機刀頭下方的傳送裝置，所述傳送裝置的右側連接有夾持裝置。本實用新型通過上夾板、下夾板、彈簧和分切機刀頭之間的配合，利用彈簧的彈性帶動上夾板的運動，實現了對不用厚度的電極片的夾持作用，達到了加固電極片分切時的穩定性，有效地解決了電極片分切時位置偏移的問題，限制電極片傳送時的位置，避免了電極片分切時因位置偏移導致電極片的報廢，提高了電極片分切的合格率，降低了電極片損壞的成本。成本。成本。

技術研發人員：杜壯鵬

受保護的技術使用者：汕頭市曜輝新能源有限公司

技術研發日：2021.06.25

技術公布日：2021/12/21
