1.本實用新型涉及隔膜分切領域，特別涉及一種鋰電池隔膜分切機。

背景技術：

2.鋰電池是一類由鋰金屬或鋰合金為正/負極材料、使用非水電解質溶液的電池。在鋰電池的結構中，隔膜是關鍵的內層組件之一。隔膜的主要作用是使電池的正、負極分隔開來，防止兩極接觸而短路，此外還具有能使電解質離子通過的功能。隔膜的性能決定了電池的界面結構、內阻等，直接影響電池的容量、循環以及安全性能等特性，性能優異的隔膜對提高電池的綜合性能具有重要的作用。在鋰電池隔膜制造后，需要要根據鋰電池的不同規格以及客戶的需求對隔膜進行分切。為此，需要一種鋰電池隔膜分切機快速堆對隔膜進行分切。

技術實現要素：

3.本實用新型的主要目的在于提供一種鋰電池隔膜分切機，可以有效解決背景技術中提到的問題。

4.為實現上述目的，本實用新型采取的技術方案為：

5.一種鋰電池隔膜分切機，包括設備底座，所述設備底座上表面位于中間位置固定安裝有定位架體，所述定位架體上開設有安裝通孔，所述定位架體內位于安裝有分切機構，所述分切機構包括第一輥輪、驅動軸、分切刀片、刀片豁口、第二輥輪和軸承，所述驅動軸活動安裝于安裝通孔，所述定位架體上方的驅動軸上固定安裝有第一輥輪，所述定位架體下方的驅動軸上固定安裝有第二輥輪，所述第一輥輪上固定安裝有分切刀片，所述第二輥輪上開設有刀片豁口，所述定位架體一側固定安裝有驅動組件，所述驅動組件包括組件外殼、驅動電機、驅動齒輪、從動齒輪和對接軸，所述組件外殼固定安裝于定位架體上，所述組件外殼內固定安裝有驅動電機，所述驅動電機的輸出末端固定安裝有驅動齒輪，所述對接軸連接在驅動軸上，所述驅動軸上固定安裝有從動齒輪。

6.進一步而言，所述驅動軸上設有軸承，所述驅動軸通過軸承活動安裝在定位架體上。

7.進一步而言，所述第一輥輪和第二輥輪通過驅動軸活動安裝在定位架體內，所述分切刀片通過刀片豁口嵌入第二輥輪內，所述軸承通過安裝通孔安裝在定位架體內，啟動驅動電機之后驅動齒輪就會帶動從動齒輪旋轉，從而使第一輥輪和第二輥輪旋轉。

8.進一步而言，所述驅動電機、驅動齒輪、從動齒輪和對接軸均設有兩組，且均位于組件外殼內。

9.進一步而言，所述組件外殼通過螺絲固定在定位架體一側，所述驅動齒輪與從動齒輪嚙合在一起，所述對接軸一端固定在驅動軸上，所述對接軸另一端固定在從動齒輪上。

10.進一步而言，所述定位架體通過螺絲固定在設備底座上。

11.與現有技術相比，本實用新型具有如下有益效果：

12.使用時可以將鋰電池隔膜置于第一輥輪和第二輥輪之間，鋰電池隔膜置于第一輥輪和第二輥輪之間之后可以啟動驅動電機，啟動驅動電機之后驅動齒輪就會帶動從動齒輪旋轉，從而使第一輥輪和第二輥輪旋轉，第一輥輪和第二輥輪旋轉之后其會帶動鋰電池隔膜向前運動，鋰電池隔膜向前運動一端距離之后分切刀片會嵌入刀片豁口中，從而將隔膜快速分切合適規格。

附圖說明

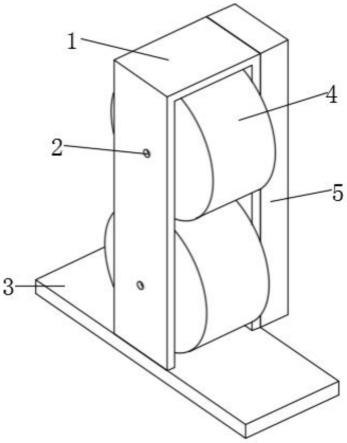

13.圖1為本實用新型的整體結構示意圖；

14.圖2為本實用新型的分切機構示意圖；

15.圖3為本實用新型的驅動機構示意圖。

16.圖中：1、定位架體；2、安裝通孔；3、設備底座；4、分切機構；401、第一輥輪；402、驅動軸；403、分切刀片；404、刀片豁口；405、第二輥輪；406、軸承；5、驅動組件；501、組件外殼；502、驅動電機；503、驅動齒輪；504、從動齒輪；505、對接軸。

具體實施方式

17.為使本實用新型實現的技術手段、創作特征、達成目的與功效易于明白了解，下面結合具體實施方式，進一步闡述本實用新型。

18.如圖1～圖3所示，一種鋰電池隔膜分切機，包括設備底座3，設備底座3上表面位于中間位置固定安裝有定位架體1，定位架體1上開設有安裝通孔2，定位架體1內位于安裝有分切機構4，定位架體1一側固定安裝有驅動組件5，定位架體1通過螺絲固定在設備底座3上。

19.定位架體1一側固定安裝有驅動組件5，驅動組件5包括組件外殼501、驅動電機502、驅動齒輪503、從動齒輪504和對接軸505，組件外殼501固定安裝于定位架體1上，組件外殼501內固定安裝有驅動電機502，驅動電機502的輸出末端固定安裝有驅動齒輪503，對接軸505連接在驅動軸402上，驅動軸402上固定安裝有從動齒輪504，使用時可以將鋰電池隔膜置于第一輥輪401和第二輥輪405之間，鋰電池隔膜置于第一輥輪401和第二輥輪405之間之后可以啟動驅動電機502，啟動驅動電機502之后驅動齒輪503就會帶動從動齒輪504旋轉，從而使對接軸505旋轉。

20.定位架體1內位于安裝有分切機構4，分切機構4包括第一輥輪401、驅動軸402、分切刀片403、刀片豁口404、第二輥輪405和軸承406，驅動軸402活動安裝于安裝通孔2，定位架體1上方的驅動軸402上固定安裝有第一輥輪401，定位架體1下方的驅動軸402上固定安裝有第二輥輪405，第一輥輪401上固定安裝有分切刀片403，第二輥輪405上開設有刀片豁口404，對接軸505旋轉之后其會帶動第一輥輪401和第二輥輪405旋轉，第一輥輪401和第二輥輪405旋轉之后其會帶動鋰電池隔膜向前運動，鋰電池隔膜向前運動一端距離之后分切刀片403會嵌入刀片豁口404中，從而將隔膜快速分切合適規格。

21.需要說明的是，本實用新型為一種鋰電池隔膜分切機，在實際使用時，首先將鋰電池隔膜置于第一輥輪401和第二輥輪405之間，鋰電池隔膜置于第一輥輪401和第二輥輪405之間之后可以啟動驅動電機502，由于驅動齒輪503與從動齒輪504嚙合在一起，對接軸505一端固定在驅動軸402上，對接軸505另一端固定在從動齒輪504上，于是啟動驅動電機502

之后驅動齒輪503就會帶動從動齒輪504旋轉，從而使對接軸505旋轉，由于驅動軸402上設有軸承406，驅動軸402通過軸承406活動安裝在定位架體1上，第一輥輪401和第二輥輪405通過驅動軸402活動安裝在定位架體1內，分切刀片403通過刀片豁口404嵌入第二輥輪405內，于是對接軸505旋轉之后其會帶動第一輥輪401和第二輥輪405旋轉，第一輥輪401和第二輥輪405旋轉之后其會帶動鋰電池隔膜向前運動，鋰電池隔膜向前運動一端距離之后分切刀片403會嵌入刀片豁口404中，從而將隔膜快速分切合適規格，同時在使用使用過程中可以更換不直徑的第一輥輪401和第二輥輪405，從而將鋰電池隔膜分切成不同的長度。

22.最后應說明的是：以上所述僅為本實用新型的優選實施例而已，并不用于限制本實用新型，盡管參照前述實施例對本實用新型進行了詳細的說明，對于本領域的技術人員來說，其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分技術特征進行等同替換。凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。

技術特征：

1.一種鋰電池隔膜分切機，其特征在于：包括設備底座(3)，所述設備底座(3)上表面位于中間位置固定安裝有定位架體(1)，所述定位架體(1)上開設有安裝通孔(2)，所述定位架體(1)內位于安裝有分切機構(4)，所述分切機構(4)包括第一輥輪(401)、驅動軸(402)、分切刀片(403)、刀片豁口(404)、第二輥輪(405)和軸承(406)，所述驅動軸(402)活動安裝于安裝通孔(2)，所述定位架體(1)上方的驅動軸(402)上固定安裝有第一輥輪(401)，所述定位架體(1)下方的驅動軸(402)上固定安裝有第二輥輪(405)，所述第一輥輪(401)上固定安裝有分切刀片(403)，所述第二輥輪(405)上開設有刀片豁口(404)，所述定位架體(1)一側固定安裝有驅動組件(5)，所述驅動組件(5)包括組件外殼(501)、驅動電機(502)、驅動齒輪(503)、從動齒輪(504)和對接軸(505)，所述組件外殼(501)固定安裝于定位架體(1)上，所述組件外殼(501)內固定安裝有驅動電機(502)，所述驅動電機(502)的輸出末端固定安裝有驅動齒輪(503)，所述對接軸(505)連接在驅動軸(402)上，所述驅動軸(402)上固定安裝有從動齒輪(504)。2.根據權利要求1所述的一種鋰電池隔膜分切機，其特征在于：所述驅動軸(402)上設有軸承(406)，所述驅動軸(402)通過軸承(406)活動安裝在定位架體(1)上。3.根據權利要求2所述的一種鋰電池隔膜分切機，其特征在于：所述第一輥輪(401)和第二輥輪(405)通過驅動軸(402)活動安裝在定位架體(1)內，所述分切刀片(403)通過刀片豁口(404)嵌入第二輥輪(405)內，所述軸承(406)通過安裝通孔(2)安裝在定位架體(1)內。4.根據權利要求3所述的一種鋰電池隔膜分切機，其特征在于：所述驅動電機(502)、驅動齒輪(503)、從動齒輪(504)和對接軸(505)均設有兩組，且均位于組件外殼(501)內。5.根據權利要求4所述的一種鋰電池隔膜分切機，其特征在于：所述組件外殼(501)通過螺絲固定在定位架體(1)一側，所述驅動齒輪(503)與從動齒輪(504)嚙合在一起，所述對接軸(505)一端固定在驅動軸(402)上，所述對接軸(505)另一端固定在從動齒輪(504)上。6.根據權利要求5所述的一種鋰電池隔膜分切機，其特征在于：所述定位架體(1)通過螺絲固定在設備底座(3)上。

技術總結

本實用新型公開了一種鋰電池隔膜分切機，涉及隔膜分切領域。包括設備底座，設備底座上表面位于中間位置固定安裝有定位架體，定位架體上開設有安裝通孔，定位架體內位于安裝有分切機構，分切機構包括第一輥輪、驅動軸、分切刀片、刀片豁口、第二輥輪和軸承，定位架體一側固定安裝有驅動組件，驅動組件包括組件外殼、驅動電機、驅動齒輪、從動齒輪和對接軸。鋰電池隔膜置于第一輥輪和第二輥輪之間之后可以啟動驅動電機，啟動驅動電機之后驅動齒輪就會帶動從動齒輪旋轉，使第一輥輪和第二輥輪旋轉，第一輥輪和第二輥輪旋轉之后其會帶動鋰電池隔膜向前運動，鋰電池隔膜向前運動一端距離之后分切刀片會嵌入刀片豁口中，從而將隔膜快速分切合適規格。切合適規格。切合適規格。
