本實用新型屬于oca光學膠分切設備技術領域，具體為一種oca光學膠分切機。

背景技術：

oca光學膠是用于膠結透明光學元件的特種粘膠劑；oca光學膠要求具有無色透明、光透過率在90％以上、膠結強度良好，以及可在室溫或中溫下固化，且有固化收縮小等特點；簡而言之，oca就是具有光學透明的一層特種雙面膠。

oca光學膠在生產加工過程中需要分切成規定的使用塊狀尺寸，但現有的分切設備在使用時，不能對分切刀進行便捷有效的調節，從而影響分切的精準度，同時分切設備的安全性能較差，在使用過程中存在安全隱患；因此，針對目前的狀況，現需對其進行改進。

技術實現要素：

針對上述情況，為克服現有技術的缺陷，本實用新型提供一種oca光學膠分切機，有效的解決了現有分切設備的分切刀不能便捷有效進行調節而影響分切精準度，以及分切設備安全性能較差而存在安全隱患的問題。

為實現上述目的，本實用新型提供如下技術方案：一種oca光學膠分切機，包括底板，所述底板頂部的一側固定安裝有n形架，n形架的中部安裝有液壓伸縮缸，n形架內側的上部安裝有移動板，液壓伸縮缸的一端與移動板頂部的中部固定相連接，移動板的一端安裝有刀具調節機構，移動板的表面安裝有刻度尺，移動板的底部安裝有切割刀具，切割刀具的一側安裝有指針，n形架的兩側之間安裝有防護板，n形架的一端部開設有移動口，底板頂部的另一側安裝有導膠機構，n形架另一端部的內側固定安裝有擋板。

優選的，所述n形架內側上部的兩側均開設有移動卡槽，移動板的兩端分別滑動卡接在兩個移動卡槽的內部，且移動板的兩端部均活動卡接有滾珠。

優選的，所述刀具調節機構包括調節槽、螺紋調節軸、轉動輪和豎槽，調節槽開設在移動板的底部，螺紋調節軸活動安裝在調節槽的內部，豎槽開設在n形架的一端面，螺紋調節軸的一端貫穿移動板并延伸至豎槽的外部，且螺紋調節軸的一端與轉動輪固定相連接。

優選的，所述切割刀具包括移動塊和分切刀，分切刀安裝在移動塊的底部，指針安裝在移動塊一側的下部。

優選的，所述移動塊底部的一側開設有凹槽，凹槽的內部安裝有位置紅色指示燈。

優選的，所述導膠機構包括導槽、固定軸和滾筒，導槽開設在底板頂部的另一側，固定軸等距離固定安裝在導槽的內部，滾筒活動安裝在固定軸的表面。

與現有技術相比，本實用新型的有益效果是：

(1)、在工作中，通過設置有移動板、滾珠、刀具調節機構、調節槽、螺紋調節軸、轉動輪、豎槽、刻度尺、切割刀具、移動塊、分切刀和指針，使本oca光學膠分切機的分切刀能夠便捷的進行調節，且調節在過程中能夠保證調節的精度，從而在使用時能夠滿足不同的分切使用需求；當需要分切規定長度的oca光學膠時，首先轉動轉動輪，使帶動螺紋調節軸進行轉動，螺紋調節軸的轉動會帶動移動塊在螺紋調節軸的表面進行移動，移動塊的移動會同步帶動指針進行移動，指針在移動的過程中會對準刻度尺，從而使分切刀能夠進行精準的進行分切；

(2)、通過設置有防護板、移動口、凹槽和位置紅色指示燈，使本oca光學膠分切機帶有安全防護措施，從而能夠保證操作者的安全，以及使分切刀不會受到外部因素的影響而損壞；通過防護板的設置，使分切刀在使用過程中或未使用時都能夠得到有效的防護，避免分切刀誤傷操作者或分切刀受到碰撞而損壞，在分切時，通過移動口將oca光學膠移動到分切刀的下方進行分切，從而能夠便捷有效的對oca光學膠進行移動；在分切時，通過位置紅色指示燈的開啟，使其對oca光學膠的表面光點照射，從而有效的提示分切的位置，避免誤傷操作者。

附圖說明

附圖用來提供對本實用新型的進一步理解，并且構成說明書的一部分，與本實用新型的實施例一起用于解釋本實用新型，并不構成對本實用新型的限制。

在附圖中：

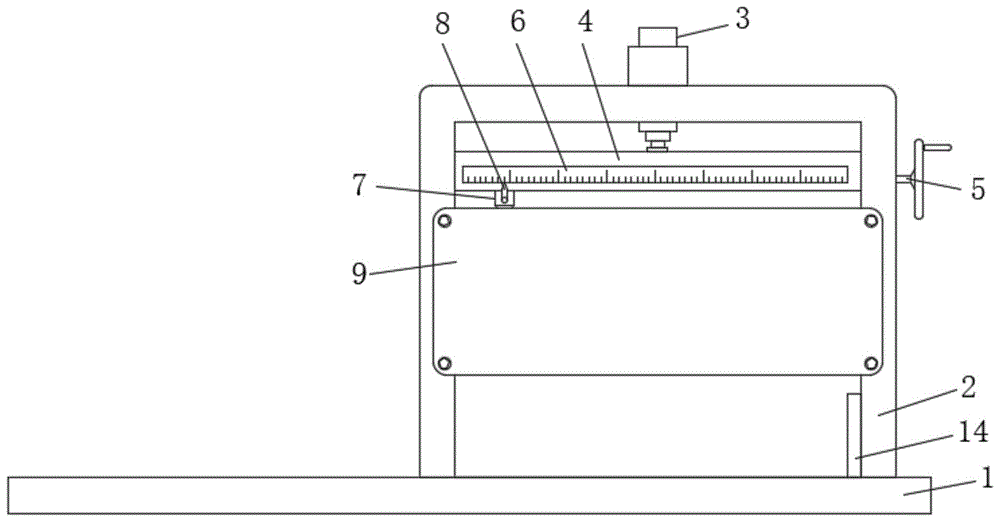

圖1為本實用新型結構示意圖；

圖2為本實用新型圖1的剖視結構示意圖；

圖3為本實用新型圖2的a處放大結構示意圖；

圖中：1、底板；2、n形架；201、移動卡槽；3、液壓伸縮缸；4、移動板；401、滾珠；5、刀具調節機構；501、調節槽；502、螺紋調節軸；503、轉動輪；504、豎槽；6、刻度尺；7、切割刀具；701、移動塊；702、分切刀；8、指針；9、防護板；10、移動口；11、導膠機構；12、凹槽；13、位置紅色指示燈；14、擋板。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例；基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

實施例一，由圖1和圖2給出，本實用新型包括底板1，底板1頂部的一側固定安裝有n形架2，n形架2的中部安裝有液壓伸縮缸3(液壓伸縮缸3的工作原理：液壓泵將液壓油經過一個單向閥進入油缸，進入油缸的液壓油因?yàn)閱雾?xiàng)閥的原因不能再倒退回來，逼迫缸桿向上伸展，要下降的時通過控制液壓閥，使液壓油回到油箱，從而使缸桿向下收縮)，n形架2內側的上部安裝有移動板4，液壓伸縮缸3的一端與移動板4頂部的中部固定相連接，移動板4的一端安裝有刀具調節機構5，移動板4的表面安裝有刻度尺6，移動板4的底部安裝有切割刀具7，通過液壓伸縮缸3的設置，能夠給切割刀具7提供有效的分切動力，切割刀具7的一側安裝有指針8，通過刻度尺6和指針8的設置，能夠有效的提高分切的精準度，n形架2的兩側之間安裝有防護板9，n形架2的一端部開設有移動口10，底板1頂部的另一側安裝有導膠機構11，n形架2另一端部的內側固定安裝有擋板14，通過擋板14的設置，使分切的oca光學膠的端部與刻度尺6的端部相平齊，從而保持分切的精度。

實施例二，在實施例一的基礎上，由圖2給出，n形架2內側上部的兩側均開設有移動卡槽201，移動板4的兩端分別滑動卡接在兩個移動卡槽201的內部，且移動板4的兩端部均活動卡接有滾珠401，從而使移動板4能夠穩定有效的進行移動。

實施例三，在實施例一的基礎上，由圖2給出，刀具調節機構5包括調節槽501、螺紋調節軸502、轉動輪503和豎槽504，調節槽501開設在移動板4的底部，螺紋調節軸502活動安裝在調節槽501的內部，豎槽504開設在n形架2的一端面，豎槽504與其中一個移動卡槽201相連通，螺紋調節軸502的一端貫穿移動板4并延伸至豎槽504的外部，且螺紋調節軸502的一端與轉動輪503固定相連接，從而能夠有效的進行調節。

實施例四，在實施例一的基礎上，由圖2和圖3給出，切割刀具7包括移動塊701和分切刀702，分切刀702安裝在移動塊701的底部，移動塊701螺紋連接在螺紋調節軸502的表面且滑動卡接在調節槽501的內部，指針8安裝在移動塊701一側的下部，從而能夠精準的進行移動調節。

實施例五，在實施例四的基礎上，由圖3給出，移動塊701底部的一側開設有凹槽12，凹槽12的內部安裝有位置紅色指示燈13，位置紅色指示燈13與分切刀702相平行，從而能夠有效的指示切割位置，從而確保工人操作的安全性。

實施例六，在實施例一的基礎上，由圖2給出，導膠機構11包括導槽、固定軸和滾筒，導槽開設在底板1頂部的另一側，固定軸等距離固定安裝在導槽的內部，滾筒活動安裝在固定軸的表面，從而能夠便捷有效的對oca光學膠進行移動。

工作原理：首先將oca光學膠放在導膠機構11上進行移動并通過移動口10移動到分切刀702的下方，同時使oca光學膠的端部與擋板14相接觸，接著轉動轉動輪503，使帶動螺紋調節軸502進行轉動，螺紋調節軸502的轉動會帶動移動塊701在螺紋調節軸502的表面進行移動，移動塊701的移動會同步帶動指針8進行移動，指針8在移動的過程中會對準刻度尺6，從而使分切刀702能夠進行精準的進行分切；接著啟動液壓伸縮缸3和位置紅色指示燈13，位置紅色指示燈13的開啟會對oca光學膠的表面進行光點照射，從而有效的提示分切的位置，避免誤傷操作者，液壓伸縮缸3的啟動會帶動移動板4在兩個移動卡槽201的內部向下進行移動，移動板4的移動會帶動分切刀702對oca光學膠進行有效的切割。
