本實用新型涉及薄膜分切機技術領域，尤其涉及一種薄膜分切機圓刀調節結構。

背景技術：

薄膜分切機可將：聚酯薄膜、鍍鋁薄膜、boppldpe、hdpe、lldpe、pp等薄膜。也可將云母帶、pe分切成不同尺寸，廣泛運用于包裝及其他覆膜行業，現有的薄膜分切機圓刀調節結構，不方便調節，穩定性一般，所以現提出一種薄膜分切機圓刀調節結構。

技術實現要素：

本實用新型的目的是為了解決現有技術中存在的缺點，而提出的一種薄膜分切機圓刀調節結構。

為了實現上述目的，本實用新型采用了如下技術方案：

一種薄膜分切機圓刀調節結構，包括兩個平行設置的墻板，其中一個所述墻板側壁轉動連接有定位軸，且定位軸一端插接有下刀軸，所述下刀軸一端與另外一個墻板側壁轉動連接，兩個所述墻板之間轉動連接有同一個旋轉軸，所述旋轉軸周面上固定設置有兩個平行設置的連接板，且兩個連接板之間轉動連接有同一個上刀軸，所述上刀軸上安裝有多個切刀，其中一個墻板側壁設有用于驅動下刀軸旋轉的第一驅動機構，且另外一個墻板側壁設有用于驅動旋轉軸旋轉的第二驅動機構，遠離第二驅動機構一側的墻板側壁設有用于實現旋轉軸軸向移動的調節機構，所述下刀軸和上刀軸通過齒輪聯動。

優選的，其中一個所述墻板側壁設有轉軸，且轉軸轉動連接有旋臂，且旋臂一端連接有換刀座。

優選的，所述第一驅動機構包括固定設置在墻板側壁上的聯動電機，且聯動電機輸出軸固定有第一皮帶輪，所述下刀軸一端固定連接有第二皮帶輪，且第一皮帶輪和第二皮帶輪之間通過皮帶形成傳動配合。

優選的，所述第二驅動機構包括設置在墻板上的電機，且電機輸出軸固定有多棱軸，且旋轉軸端部設有與多棱軸相適配的插槽，兩個所述墻板側壁均設有供旋轉軸穿過的穿孔。

優選的，所述調節機構包括固定在遠離電機一側的所述墻板上的安裝架，且安裝架一側固定有氣缸，所述氣缸伸縮端與旋轉軸一端轉動連接。

本實用新型的有益效果為：

上、下刀換刀靈活，定位軸與下刀軸分離后，下刀軸呈懸臂狀態，此時可利用中間空隙進行下刀更換，上刀軸與換刀座對接后，移至換刀座上鎖緊，隨換刀座一起移出工作空間，即可進行上刀更換，自動化調節進刀深度，根據需求調節氣缸行程即可控制進刀深度，每一動作運行到位后都會有鎖緊操作，穩定性上更牢固可靠。

附圖說明

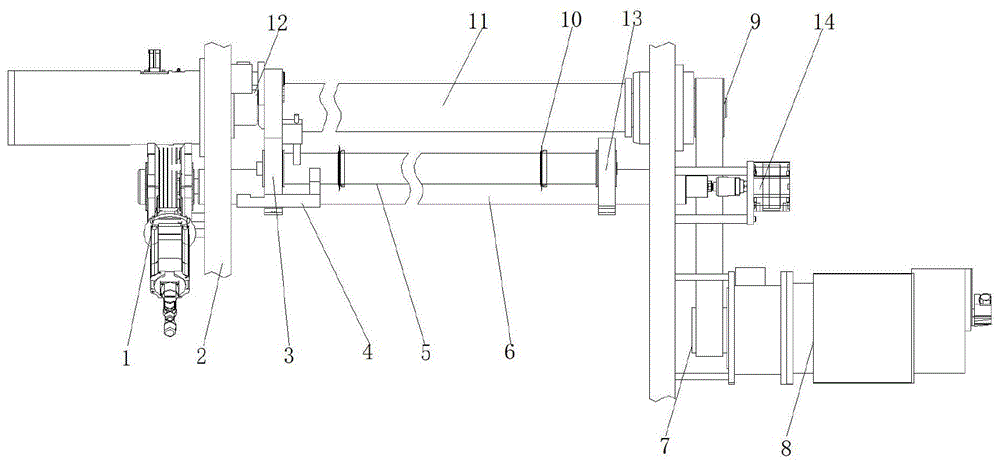

圖1為本實用新型提出的一種薄膜分切機圓刀調節結構的結構示意圖。

圖中：1電機、2墻板、3旋臂、4換刀座、5上刀軸、6旋轉軸、7第一皮帶輪、8聯動電機、9第二皮帶輪、10切刀、11下刀軸、12定位軸、13連接板、14氣缸。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。

參照?qǐng)D1，一種薄膜分切機圓刀調節結構，包括兩個平行設置的墻板2，其中一個墻板2側壁轉動連接有定位軸12，且定位軸12一端插接有下刀軸11，下刀軸11一端與另外一個墻板2側壁轉動連接，兩個墻板2之間轉動連接有同一個旋轉軸6，旋轉軸6周面上固定設置有兩個平行設置的連接板13，且兩個連接板13之間轉動連接有同一個上刀軸5，上刀軸5上安裝有多個切刀10，其中一個墻板2側壁設有用于驅動下刀軸11旋轉的第一驅動機構，且另外一個墻板2側壁設有用于驅動旋轉軸6旋轉的第二驅動機構，遠離第二驅動機構一側的墻板2側壁設有用于實現旋轉軸6軸向移動的調節機構，下刀軸11和上刀軸5通過齒輪聯動。

本實用新型中，其中一個墻板2側壁設有轉軸，且轉軸轉動連接有旋臂3，且旋臂3一端連接有換刀座4，第一驅動機構包括固定設置在墻板2側壁上的聯動電機8，且聯動電機8輸出軸固定有第一皮帶輪7，下刀軸11一端固定連接有第二皮帶輪9，且第一皮帶輪7和第二皮帶輪9之間通過皮帶形成傳動配合，第二驅動機構包括設置在墻板2上的電機1，且電機1輸出軸固定有多棱軸，且旋轉軸6端部設有與多棱軸相適配的插槽，兩個墻板2側壁均設有供旋轉軸6穿過的穿孔，調節機構包括固定在遠離電機1一側的墻板2上的安裝架，且安裝架一側固定有氣缸14，氣缸14伸縮端與旋轉軸6一端轉動連接。

工作原理：下刀片安裝在下刀軸11上，上刀片安裝在上刀軸5上，下刀軸11和上刀軸5通過齒輪聯動，控制電機1工作，帶動旋轉軸6旋轉，由電機1控制進刀深度，穿膜后，將換刀座4擺至上部，通過定位銷鎖緊旋臂3，運行時定位軸與下刀軸11配合緊密，信號發出，氣缸14帶動旋轉軸6橫向移動，電機1帶動旋轉軸6旋轉，實現上刀軸5的聯動，根據需要調整進刀深度，進行分切，分切完成后控制電機1工作，使得連接板13回?cái)[至水平，換刀座4亦回?cái)[至水平位置，連接板13與換刀座6配合，上刀軸5退至換刀座4，并鎖緊，水平擺動至安全位置進行換刀。

以上所述，僅為本實用新型較佳的具體實施方式，但本實用新型的保護范圍并不局限于此，任何熟悉本技術領域的技術人員在本實用新型揭露的技術范圍內，根據本實用新型的技術方案及其實用新型構思加以等同替換或改變，都應涵蓋在本實用新型的保護范圍之內。

技術特征：

1.一種薄膜分切機圓刀調節結構，包括兩個平行設置的墻板(2)，其特征在于，其中一個所述墻板(2)側壁轉動連接有定位軸(12)，且定位軸(12)一端插接有下刀軸(11)，所述下刀軸(11)一端與另外一個墻板(2)側壁轉動連接，兩個所述墻板(2)之間轉動連接有同一個旋轉軸(6)，所述旋轉軸(6)周面上固定設置有兩個平行設置的連接板(13)，且兩個連接板(13)之間轉動連接有同一個上刀軸(5)，所述上刀軸(5)上安裝有多個切刀(10)，其中一個墻板(2)側壁設有用于驅動下刀軸(11)旋轉的第一驅動機構，且另外一個墻板(2)側壁設有用于驅動旋轉軸(6)旋轉的第二驅動機構，遠離第二驅動機構一側的墻板(2)側壁設有用于實現旋轉軸(6)軸向移動的調節機構，所述下刀軸(11)和上刀軸(5)通過齒輪聯動。

2.根據權利要求1所述的一種薄膜分切機圓刀調節結構，其特征在于，其中一個所述墻板(2)側壁設有轉軸，且轉軸轉動連接有旋臂(3)，且旋臂(3)一端連接有換刀座(4)。

3.根據權利要求2所述的一種薄膜分切機圓刀調節結構，其特征在于，所述第一驅動機構包括固定設置在墻板(2)側壁上的聯動電機(8)，且聯動電機(8)輸出軸固定有第一皮帶輪(7)，所述下刀軸(11)一端固定連接有第二皮帶輪(9)，且第一皮帶輪(7)和第二皮帶輪(9)之間通過皮帶形成傳動配合。

4.根據權利要求3所述的一種薄膜分切機圓刀調節結構，其特征在于，所述第二驅動機構包括設置在墻板(2)上的電機(1)，且電機(1)輸出軸固定有多棱軸，且旋轉軸(6)端部設有與多棱軸相適配的插槽，兩個所述墻板(2)側壁均設有供旋轉軸(6)穿過的穿孔。

5.根據權利要求4所述的一種薄膜分切機圓刀調節結構，其特征在于，所述調節機構包括固定在遠離電機(1)一側的所述墻板(2)上的安裝架，且安裝架一側固定有氣缸(14)，所述氣缸(14)伸縮端與旋轉軸(6)一端轉動連接。

技術總結

本實用新型公開了一種薄膜分切機圓刀調節結構，包括兩個平行設置的墻板，其中一個所述墻板側壁轉動連接有定位軸，且定位軸一端插接有下刀軸，所述下刀軸一端與另外一個墻板側壁轉動連接，兩個所述墻板之間轉動連接有同一個旋轉軸，所述旋轉軸周面上固定設置有兩個平行設置的連接板，且兩個連接板之間轉動連接有同一個上刀軸，所述上刀軸上安裝有多個切刀，其中一個墻板側壁設有用于驅動下刀軸旋轉的第一驅動機構，且另外一個墻板側壁設有用于驅動旋轉軸旋轉的第二驅動機構。本實用新型可進行上刀更換，自動化調節進刀深度，根據需求調節氣缸行程即可控制進刀深度，每一動作運行到位后都會有鎖緊操作，穩定性上更牢固可靠。

技術研發人員：呂振彩
