專利名稱：分切機上的浮動輥的制作方法

技術領域：

本發明涉及一種分切機浮動輥，特別涉及一種垂直運動方式分切機上的浮動輥。

背景技術：

在本發明之前，在工位式收卷分切機上的浮動輥主要作用是在被分切收卷的物料上建立張力，使得收卷物料平整、光滑、均勻，從而保證收卷物料的質量，稍有抖動、不均勻，就會使收卷物料成為廢品、次品，造成質量下降、經濟損失、成本增加，以及信譽損害。因此，為了保證收卷物料的質量，關鍵在于提高收卷物料的浮動輥必須能夠在收卷物料上建立張力，并且提高調節的精度，杜絕浮動輥微小的波動帶來的張力失去平衡而導致的收卷物料質量下降的情形。現在，通常使用的浮動輥，如圖1、圖2所示，支座3’安裝在墻板1’上，一邊一個，浮動輥連接架2’兩端與支座3’連接，浮動輥6’與浮動輥連接架2’連接，機械傳動裝置4’安裝在浮動輥連接架2’的一端上，電位器5’與機械傳動裝置4’連接，氣缸中活塞桿7’一端與浮動輥連接架2’連接，另一端與墻板1’連接。其工作原理及方式是通過氣缸中活塞桿7’往復運動帶動浮動輥連接架2’作水平運動，使收卷物料在過浮動輥6’時產生張力，再由機械傳動裝置4’的運動，反映到電位器5’上，再將阻值信號傳遞到控制系統，由控制系統根據物料特性調整氣缸包括活塞桿7’的伸縮，調整張力大小。這種機構及方法的缺陷是建立浮動輥張力的方式是水平方向擺動，氣缸必先克服輥?zhàn)拥淖灾?，但與張力的方向不一致，導致一是精度不高且又難以提高，二是為了保證一定的精度而使得整個機構非常龐大、復雜，同時對浮動輥的材質及加工要求也非常高，成本在無形中增加了許多，不符合工業化批量生產的經濟性指標和要求。

發明內容

本發明的目的就在于克服上述缺陷，設計一種結構簡單且能大幅度提高調整浮動輥張力精度的上下運動的浮動輥機構及裝置。

本發明的技術方案是分切機上的浮動輥，浮動輥兩端連接在浮動輥連接座上，其主要技術特征在于氣缸中活塞桿一端固定連接在墻板上，氣缸中活塞桿另一端與浮動輥連接座連接，浮動輥兩端連接在浮動輥連接座上，滑動變阻器一端連接浮動輥連接座，另一端連接在墻板上，精密滾動導軌副垂直固定設置在墻板內側上，浮動輥連接座移動設置在精密導軌副上。

本發明的優點和效果在于浮動輥采用垂直運動方式，不僅能在被分切收卷的物料上形成張力，而且大大提高了精度，同時簡化了整個機構，降低了成本，縮小了整個機構的體積，也使得對浮動輥的材質要求也降低了，材質的選擇有了更大的范圍。

圖1——現有技術中使用的浮動輥結構示意圖。

圖2——是圖1的側視圖。

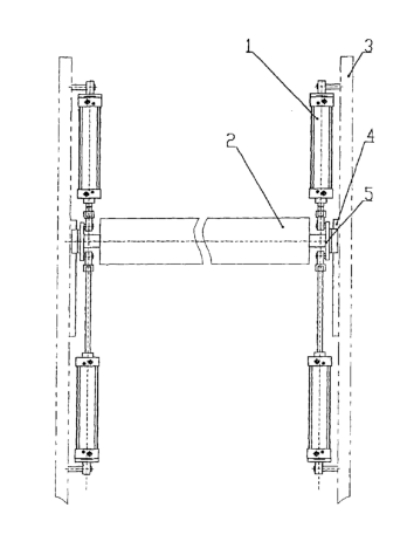

圖3——本發明的浮動輥結構原理示意圖。

圖4——圖3的側視圖。

具體實施例方式

如圖3、圖4所示，將精密導軌副4二個分別固定安裝在兩側的墻板3內側上；再將浮動輥連接座5安裝在精密導軌副4上，可在其上作上、下垂直往復運動；浮動輥2的兩端分別連接浮動輥連接座5；氣缸中活塞桿1的一端與浮動輥連接座5連接，另一端與墻板3固定連接；滑動變阻器6的一端與浮動輥連接座5連接，另一端與墻板3固定連接。

工作時，氣缸包括活塞桿1的往復運動帶動浮動輥連接座5在精密導軌副4上作上、下運動，由于浮動輥2與浮動輥連接座5連接在一起，因此也帶動浮動輥2也作上、下往復運動，使收卷的物料在浮動輥2上產生張力，與浮動輥2的上、下運動方向一致；同時，浮動輥連接座5也帶動滑動變阻器6作上、下往復運動，從而使得滑動變阻器6的阻值變化及時傳遞到控制系統(本例中未畫出，省略)中，控制系統根據物料的特性及時調整氣缸中活塞桿1的伸縮，從而達到控制物料張力的目的。

為了更好地控制物料張力，提高精度，使極微小的變化都能及時得到調整，不僅在浮動輥2兩端的浮動輥連接座5上設置單方向的氣缸包括活塞桿1，而且在每一個氣缸包括活塞桿1的對面的另一個方向上也設置同樣的氣缸包括活塞桿1，雙向控制，因而極大地提高精度。

本發明中的浮動輥連接座5比現有技術當中的浮動輥連接架的結構大大簡化，體積也大大縮小，功能卻得到加強。

權利要求

1.分切機上的浮動輥，氣缸中活塞桿一端固定連接在墻板上，其特征在于氣缸中活塞桿另一端與浮動輥連接座連接，浮動輥兩端連接在浮動輥連接座上，滑動變阻器一端連接浮動輥連接座，另一端連接在墻板上，精密滾動導軌副垂直固定設置在墻板內側上，浮動輥連接座移動設置在精密導軌副上。

2.根據權利要求1所述的分切機上的浮動輥，其特征在于在浮動輥兩端的浮動輥連接座上設置同方向的氣缸。

3.根據權利要求1、2所述的分切機上的浮動輥，其特征在于在每個氣缸及活塞桿的相反方向上設置同樣的氣缸。

全文摘要

本發明涉及一種垂直運動方式分切機上的浮動輥。本發明采用精密導軌副垂直設置在墻板內側上，浮動輥連接座移動設置在精密導軌副，氣缸中活塞桿一一端連接在墻板上，另一端連接浮動輥連接座，浮動輥兩端連接浮動輥連接座，滑動變阻器一端連接浮動輥連接座。解決了現有技術中浮動輥張力方式是水平方向擺動必先克服輥?zhàn)幼灾?、與張力方向不一致而導致的精度低且無法提高駐及整個機構非常龐大等缺陷。本發明的浮動輥采用垂直上、下運動方式，不僅能在收卷物料上形成張力，且精度得以提高，體積減小，成本降低。

文檔編號B65H23/26GK1654175SQ20051003789

公開日2005年8月17日 申請日期2005年2月28日 優先權日2005年2月28日

發明者許志崗 申請人:許志崗
